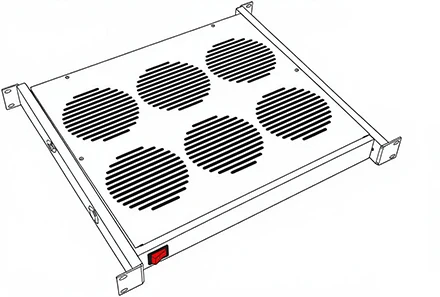

Модуль вентиляторов 19'', 1U, 6 вентиляторов. Артикул: ВМ-В-6
Мощное решение для интенсивного охлаждения серверных шкафов от отечественного производителя
ReDGeN. Модуль предназначен для установки в стандартные 19-дюймовые направляющие и занимает всего 1 юнит (1U) по высоте, не сокращая полезное пространство для вашего оборудования.
Это идеальный выбор для защиты высоконагруженных систем: плотных стоек с блейд-серверами, коммутаторами уровня ядра или источниками бесперебойного питания. Шесть производительных вентиляторов создают мощный ламинарный поток воздуха, эффективно удаляя тепло даже из самых труднодоступных зон шкафа.
Основные преимущества
- Максимальная производительность ×6: Конфигурация из шести осевых вентиляторов диаметром 120 мм обеспечивает колоссальный объем прокачиваемого воздуха. Это гарантирует эффективное охлаждение плотно упакованных стоек с суммарным тепловыделением до 3–4 кВт, где стандартных решений уже недостаточно.
- Стандартная установка: Ширина 19 дюймов позволяет закрепить модуль в штатные вертикальные направляющие любого современного шкафа без использования дополнительных кронштейнов или переходных планок.

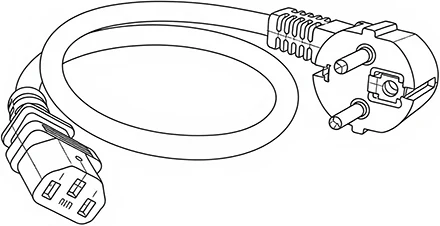

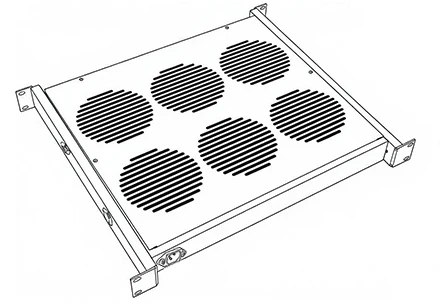

- Удобство подключения: Корпус изделия оборудован стандартным гнездом C14 (IEC-320). Вы можете использовать любой стандартный компьютерный шнур питания нужной длины (IEC C13), подключив модуль напрямую к PDU-блоку в стойке без лишних проводов.
- Готовое заземление — монтаж «из коробки»: Корпус изделия уже заземлен на землю питания через контакт разъема C14. Дополнительное заземление отдельным проводом не требуется. Это значительно экономит время инсталляции, упрощает обслуживание и полностью соответствует требованиям электробезопасности.
- Надежность ReDGeN: Отечественное производство гарантирует строгий контроль качества сборки, использование долговечных компонентов и наличие запчастей на складах в РФ.
- Эстетика и надежность: Корпус выполнен из листовой стали с износостойким порошковым покрытием черного цвета. Аккуратная перфорация и защитная лицевая решетка предотвращают попадание посторонних предметов на лопасти и обеспечивают электробезопасность.
Этот модуль станет отличным решением, если вам необходимо:
- Устранить перегрев в стойках с мощным оборудованием, установленным вплотную друг к другу.
-
Обеспечить стабильную работу серверов и коммутаторов при пиковых нагрузках (резервное копирование, видеомонтаж).
-
Заменить вышедшие из строя системы охлаждения в шкафах, эксплуатируемых в условиях повышенной температуры окружающей среды.
-
Организовать принудительную вытяжку горячего воздуха над блоками распределения питания (PDU) большой мощности.
Для установки и ввода в эксплуатацию Модуль вентиляторов 19'', 1U, 6 вентиляторов (Артикул: ВМ-В-6)
Понадобиться:
|
№
|
Наименование
|
Количество, шт
|
|
Комментарий
|
|
1
|
Модуль вентиляторов 19'', 1U, 6 вентиляторов
|
1
|
|
|
|
2
|

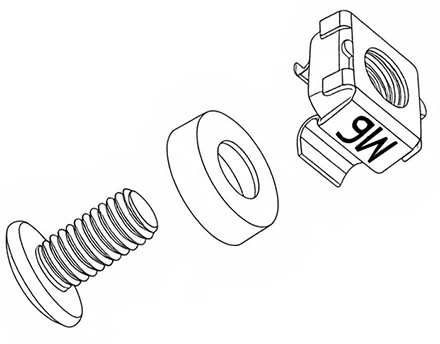

Винты для крепления 19 дюймового оборудования
(Комплект винт с шайбой и гайкой (упаковка 50 штук))
|
8
|
|
В комплект не входят, приобретаются отдельно
|
|
3
|
Отвертка крестовая
|
1
|
|
В комплект не входят, приобретаются отдельно
|
|
4
|
Кабель питания
(Кабель питания Cablexpert PC-186, 1.8м, EURO, черный, с заземлением)
(Кабель питания Cablexpert PC-186-10, 3.0м, EURO, черный, с заземлением)
|
1
|
|
В комплект не входят, приобретаются отдельно
|
|
Модуль вентиляторов 19'', 1U, 6 вентиляторов (Артикул: ВМ-В-6), разработан для снятия избыточного тепла в 19 дюймовых конструктивах, подходит для установки в любые 19 дюймовые конструктивы.
|

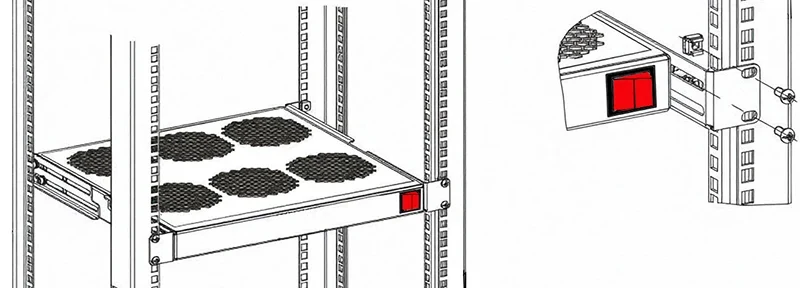

Пример установки модуля охлаждения в 19 дюймовые стойки.

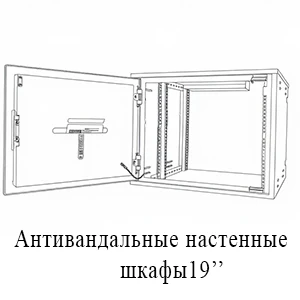

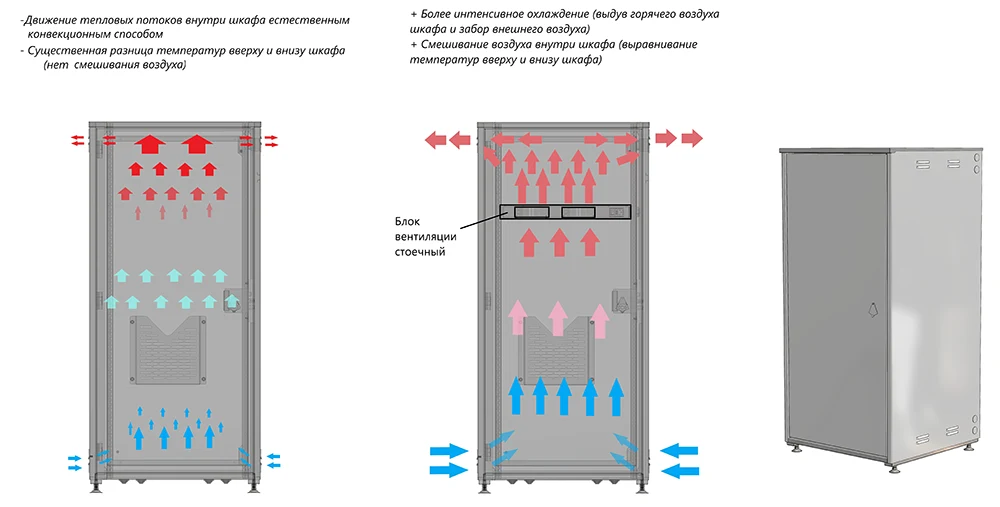

Пример работы модуля охлаждения в антивандальном шкафу серии ШТК-М-А, представлен на рисунке ниже.
Внимание в конструктиве куда планируется установка модуля охлаждения должны быть отверстия для циркуляции воздуха в противном случае модуль не будет выполнять свою функцию по снятию тепла с оборудования.
|
Возможно использовать в дополнении к штатной системе охлаждения
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рекомендации:
