Модуль 6 вентиляторов в заднюю дверь, для напольных шкафов IP55 (Приточный). Артикул: ВМ-Д-6-ШТК-ПВЗ
Специализированное решение от отечественного производителя
ReDGeN для организации принудительного притока холодного воздуха в напольные телекоммуникационные шкафы со степенью защиты IP55.
Этот модуль является частью эффективной системы «вдув — выдув» и предназначен для совместной работы с вытяжным модулем, установленным в крышу шкафа. Он обеспечивает создание избыточного давления внутри корпуса, что исключает образование застойных зон и гарантирует охлаждение каждого юнита оборудования.
Назначение и принцип работы
Модуль устанавливается в нижнюю часть задней двери шкафа в специальное отверстие. Шесть мощных вентиляторов работают на нагнетание: они забирают воздух из помещения серверной и под давлением подают его внутрь шкафа. Создаваемый напор заставляет холодный воздух подниматься строго снизу вверх, проходя непосредственно через шасси серверов и коммутаторов, и забирается потолочным модулем вытяжки. Такая схема обеспечивает кратно более эффективный теплообмен по сравнению с работой одного модуля охлаждения в крыше.
Ключевые особенности модели с термостатом
- Интеллектуальное управление: Устройство оснащено надежным механическим термостатом. Вы можете самостоятельно выставить температуру срабатывания в диапазоне от 0 до +60°С.
-
Экономия ресурса и энергии: Вентиляторы включаются при подаче на них напряжения. (при установке его как второй модуль охлаждения, если у первого есть терморегулятор, к нему возможно подключить и данный приточный модуль охлаждения)
-
Создание избыточного давления: Работа приточного модуля в паре с вытяжным создает внутри шкафа небольшое избыточное давление.
-
Конструктивные особенности и безопасность
-
Сохранение герметичности IP55: Модуль поставляется с интегрированным резиновым уплотнителем по всему периметру прилегания. При монтаже в технологический вырез двери уплотнитель плотно обжимается, полностью исключая неконтролируемые подсосы пыли или попадание брызг воды внутрь защищенного объема.
-
Цвет: Светло-серый (RAL 7035) — стандартный цвет для напольных шкафов ReDGeN, обеспечивающий единообразие внешнего вида оборудования.
-
Удобное и безопасное подключение:
-
Питание подается через стандартный промышленный разъем C14 (IEC-320).
-
Комплексное заземление: Все металлические элементы конструкции (корпус, защитные решетки, двигатели) уже соединены с землей внутри схемы. Вам достаточно подключить кабель с жилой PE (земля) к разъему C14 — тянуть отдельный провод заземления к корпусу шкафа не требуется.
-
Надежность в российском климате: Изделие выполнено в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69. Оно рассчитано на эксплуатацию в закрытых помещениях при температуре от +5 до +40°С, относительной влажности 45–80% и атмосферном давлении 60–106,7 кПа (450–880 мм рт.ст.).
Рекомендация по установке: Для достижения максимального КПД системы рекомендуется устанавливать данный приточный модуль в нижнюю часть задней двери, а модуль вытяжки — в крышу шкафа. Это создает классический принцип конвекции «холодный воздух снизу — горячий воздух сверху», полностью исключая перегрев оборудования в средней и верхней частях высокой стойки.
Для установки и ввода в эксплуатацию Модуль 6 вентиляторов в крышу, для напольных шкафов IP55 (Артикул: ВМ-К-6-ШТК-ПВЗ)
Понадобиться:
|
№
|
Наименование
|
Количество, шт
|
|
Комментарий
|
|
1
|
Модуль 6 вентиляторов в крышу, для напольных шкафов IP55
|
1
|
|
|
|
2
|
Винты для крепления 19 дюймового оборудования
(Комплект винт с шайбой и гайкой (упаковка 50 штук))
|
4
|
|
В комплект не входят, приобретаются отдельно
|
|
3
|
Отвертка крестовая
|
1
|
|
В комплект не входят, приобретаются отдельно
|
|
4
|
Кабель питания
(Кабель питания Cablexpert PC-186, 1.8м, EURO, черный, с заземлением)
(Кабель питания Cablexpert PC-186-10, 3.0м, EURO, черный, с заземлением)
|
1
|
|
В комплект не входят, приобретаются отдельно
|
|
Модуль 6 вентиляторов в крышу, для напольных шкафов IP55 (Артикул: ВМ-К-6-ШТК-ПВЗ), разработан для снятия избыточного тепла в 19 дюймовых конструктивах со степенью защиты IP55, серий: ШРН-ПВЗ, подходит для установки в любые конструктивы со схожими посадочными отверстиями.
|

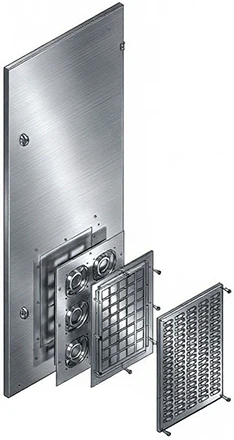

Пример установки модуля охлаждения представлен на рисунке ниже.
Для установки модуля охлаждения нам понадобиться снять защитный кожух, далее снимаем IP фильтр. Теперь устанавливаем приточный модуль вентиляции и в обратном порядке все собираем по верх ставим фильтр IP, свержу всё закрываем монтажным защитным кожухом.
|
Возможно использование модуля охлаждения с данными сериями шкафов:
|
|
Рекомендации:
Для обеспечения максимальной эффективности систем охлаждения и предотвращения перегрева активного оборудования в 19-дюймовых шкафах первостепенное значение имеет правильная организация кабельного хозяйства. Даже самые мощные вентиляторные модули не справятся с отводом тепла, если внутреннее пространство стойки забито хаотично проложенными проводами.
Для достижения лучшей циркуляции воздуха внутри корпуса необходимо придерживаться следующих правил монтажа:
1. Использование кабельных органайзеров
Каждый установленный патч-панель, коммутатор или кросс должны быть оснащены вертикальными и горизонтальными кабельными органайзерами.
Вертикальные органайзеры (кабель-менеджеры) устанавливаются по бокам юнитового пространства. Они принимают на себя всю массу отходящих проводов, уводя их из-под задней двери шкафа. Это освобождает центральную часть для беспрепятственного прохождения холодного воздуха от перфорированной двери к воздухозаборникам серверов.
Горизонтальные органайзеры используются для аккуратной укладки патч-кордов между портами активного оборудования и коммутационным полем. Они предотвращают провисание тяжелых медных жгутов перед лицевыми панелями устройств, которые могли бы полностью перекрыть путь воздушному потоку и создать «тепловую завесу».
2. Формирование пучков и фиксация кабельными стяжками
Брошенные за кросс-панелью провода со временем образуют плотный войлок, который работает как теплоизоляционный материал, удерживая тепло внутри корпуса. Все кабели должны быть сгруппированы в аккуратные пучки.
Фиксация: С помощью нейлоновых стяжек (cable ties) или многоразовых текстильных липучек (Velcro) каждый жгут жестко крепится к специальным D-образным отверстиям в монтажных профилях (рейках) или крыше шкафа.
Направление потоков: Силовые и информационные кабели рекомендуется разводить физически — например, силовые вести по правой стороне шкафа, а сетевые — по левой. Это исключает локальный нагрев медных жил, который может негативно влиять на параметры передачи данных, и упрощает трассировку воздушных масс.
Длина хвостов: После затягивания стяжки лишние пластиковые концы необходимо обрезать под корень. Оставленные острые пластиковые шипы не только создают турбулентность, мешающую ламинарному течению воздуха, но и представляют опасность при обслуживании: о них легко порезаться, а также они могут зацепиться за свободный кабель при протяжке и разрушить уже уложенную структуру.
3. Разделение холодных и горячих зон
Правильная укладка кабеля напрямую влияет на разделение воздушных коридоров. Кабели, пересекающие заднюю (горячую) часть шкафа поперек, действуют как барьеры, мешая нагретому воздуху подниматься к вытяжным вентиляторам крыши. При монтаже следует следить за тем, чтобы в зоне выброса горячего воздуха не было плотных узлов пересечения проводов. Если плотность оборудования критическая, рекомендуется использовать щеточные вводы в крыше и основании шкафа — они позволяют завести магистрали внутрь, сохраняя при этом относительную герметичность внутреннего контура.
4. Маркировка без утолщений
При маркировке кабелей стоит избегать использования толстых кембриков или крупных бумажных наклеек непосредственно в потоке воздуха. Группы маркированных стяжек создают дополнительное сопротивление. Оптимально использовать тонкие самоламинирующиеся этикетки или маркировку на самой клипсе стяжки.
Соблюдение этих принципов дает двойной эффект. Во-первых, значительно улучшается аэродинамика внутри шкафа: холодный воздух свободно проникает к каждому устройству, а горячий эффективно удаляется системой ВМ-К
ReDGeN или аналогичными модулями. Во-вторых, повышается общая обслуживаемость инфраструктуры: инженеру требуется минимум времени на идентификацию порта, замену неисправного устройства или добавление нового сегмента сети, так как ему не приходится распутывать километры проводов в условиях ограниченного освещения и пространства.
