Для установки и ввода в эксплуатацию модуля 2 вентилятора в крышу (Артикул: ВМ-К-2)
Понадобиться:
|
№
|
Наименование
|
Количество, шт
|
|
Комментарий
|
|
1
|
Модуль 2 вентилятора в крышу
|
1
|
|
|
|
2
|
Винты для крепления 19 дюймового оборудования
(Комплект винт с шайбой и гайкой (упаковка 50 штук))
|
6
|
|
В комплект не входят, приобретаются отдельно
|
|
3
|
Отвертка крестовая
|
1
|
|
В комплект не входят, приобретаются отдельно
|
|
4
|
Кабель питания
(Кабель питания Cablexpert PC-186, 1.8м, EURO, черный, с заземлением)
(Кабель питания Cablexpert PC-186-10, 3.0м, EURO, черный, с заземлением)
|
1
|
|
В комплект не входят, приобретаются отдельно
|
|

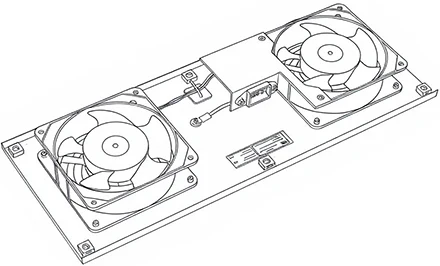

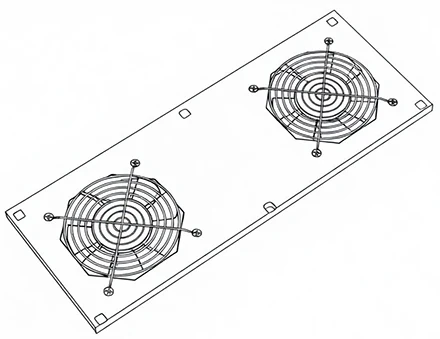

Модуль охлаждения 2 вентилятора в крышу (Артикул: ВМ-К-2), разработан для снятия избыточного тепла в 19 дюймовых конструктивах, серий: ШТК-У, ШРН-2С, ШТК-Т, подходит для установки в любые конструктивы со схожими посадочными отверстиями.
|

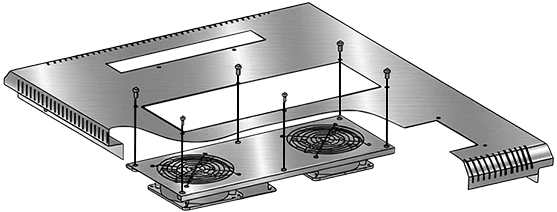

Пример установки модуля охлаждения представлен на рисунке ниже.
В крыше 19 дюймового шкафа с посадочными отверстиями Ширина 425мм, Глубина 170мм, удаляем съёмную металлическую заглушку. На это место с помощью крепежных винтов фиксируем модуль охлаждения.
|
Возможно использование модуля охлаждения с данными сериями шкафов:
|
|
|
|
Рекомендации:
Для обеспечения максимальной эффективности систем охлаждения и предотвращения перегрева активного оборудования в 19-дюймовых шкафах первостепенное значение имеет правильная организация кабельного хозяйства. Даже самые мощные вентиляторные модули не справятся с отводом тепла, если внутреннее пространство стойки забито хаотично проложенными проводами.
Для достижения лучшей циркуляции воздуха внутри корпуса необходимо придерживаться следующих правил монтажа:
1. Использование кабельных органайзеров
Каждый установленный патч-панель, коммутатор или кросс должны быть оснащены вертикальными и горизонтальными кабельными органайзерами.
Вертикальные органайзеры (кабель-менеджеры) устанавливаются по бокам юнитового пространства. Они принимают на себя всю массу отходящих проводов, уводя их из-под задней двери шкафа. Это освобождает центральную часть для беспрепятственного прохождения холодного воздуха от перфорированной двери к воздухозаборникам серверов.
Горизонтальные органайзеры используются для аккуратной укладки патч-кордов между портами активного оборудования и коммутационным полем. Они предотвращают провисание тяжелых медных жгутов перед лицевыми панелями устройств, которые могли бы полностью перекрыть путь воздушному потоку и создать «тепловую завесу».
2. Формирование пучков и фиксация кабельными стяжками
Брошенные за кросс-панелью провода со временем образуют плотный войлок, который работает как теплоизоляционный материал, удерживая тепло внутри корпуса. Все кабели должны быть сгруппированы в аккуратные пучки.
Фиксация: С помощью нейлоновых стяжек (cable ties) или многоразовых текстильных липучек (Velcro) каждый жгут жестко крепится к специальным D-образным отверстиям в монтажных профилях (рейках) или крыше шкафа.
Направление потоков: Силовые и информационные кабели рекомендуется разводить физически — например, силовые вести по правой стороне шкафа, а сетевые — по левой. Это исключает локальный нагрев медных жил, который может негативно влиять на параметры передачи данных, и упрощает трассировку воздушных масс.
Длина хвостов: После затягивания стяжки лишние пластиковые концы необходимо обрезать под корень. Оставленные острые пластиковые шипы не только создают турбулентность, мешающую ламинарному течению воздуха, но и представляют опасность при обслуживании: о них легко порезаться, а также они могут зацепиться за свободный кабель при протяжке и разрушить уже уложенную структуру.
3. Разделение холодных и горячих зон
Правильная укладка кабеля напрямую влияет на разделение воздушных коридоров. Кабели, пересекающие заднюю (горячую) часть шкафа поперек, действуют как барьеры, мешая нагретому воздуху подниматься к вытяжным вентиляторам крыши. При монтаже следует следить за тем, чтобы в зоне выброса горячего воздуха не было плотных узлов пересечения проводов. Если плотность оборудования критическая, рекомендуется использовать щеточные вводы в крыше и основании шкафа — они позволяют завести магистрали внутрь, сохраняя при этом относительную герметичность внутреннего контура.
4. Маркировка без утолщений
При маркировке кабелей стоит избегать использования толстых кембриков или крупных бумажных наклеек непосредственно в потоке воздуха. Группы маркированных стяжек создают дополнительное сопротивление. Оптимально использовать тонкие самоламинирующиеся этикетки или маркировку на самой клипсе стяжки.
Соблюдение этих принципов дает двойной эффект. Во-первых, значительно улучшается аэродинамика внутри шкафа: холодный воздух свободно проникает к каждому устройству, а горячий эффективно удаляется системой ВМ-К ReDGeN или аналогичными модулями. Во-вторых, повышается общая обслуживаемость инфраструктуры: инженеру требуется минимум времени на идентификацию порта, замену неисправного устройства или добавление нового сегмента сети, так как ему не приходится распутывать километры проводов в условиях ограниченного освещения и пространства.
