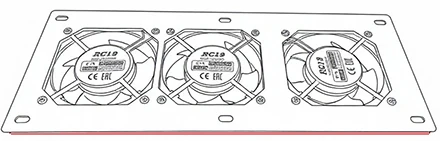

Модуль 3 вентилятора в крышу, для настенных шкафов IP55 с термостатом. Артикул: ВМ-К-3-ТР-ШРН-ПВЗ
Интеллектуальное решение от отечественного производителя
ReDGeN для организации эффективного отвода тепла из настенных телекоммуникационных шкафов со степенью защиты IP55. Модуль разработан специально для эксплуатации в условиях повышенной влажности и запыленности, где необходимо сохранить полную герметичность корпуса и обеспечить автоматический контроль температуры.
Назначение и принцип работы
Настенные шкафы часто устанавливаются в коридорах, на лестничных пролетах или в производственных зонах, где отсутствует централизованная система кондиционирования. Модуль устанавливается в крышу шкафа. Три вентилятора работают на вытяжку, принудительно удаляя нагретый воздух из верхней части корпуса. Это создает внутри шкафа зону разрежения. В результате чистый воздух для охлаждения поступает в шкаф через специальный фильтрующий элемент с защитой IP, установленный в основании шкафа (днище). Такая схема обеспечивает непрерывную, направленную циркуляцию снизу вверх.
Ключевые особенности модели с термостатом
- Интеллектуальное управление: Устройство оснащено механическим термостатом. Вы можете самостоятельно выставить температуру срабатывания в диапазоне от 0 до +60°С.
-
Экономия ресурса и энергии: Вентиляторы включаются только тогда, когда температура внутри шкафа достигает заданного порога. Это значительно продлевает срок службы подшипников, снижает потребление электроэнергии и минимизирует количество пыли, проходящее через фильтр в днище.
-
Защита от перегрева: При достижении критической температуры (например, при поломке основного кондиционера в помещении) модуль мгновенно выходит на максимальную мощность, сбрасывая жар и спасая дорогостоящее оборудование.
-
Конструктивные особенности и безопасность
-

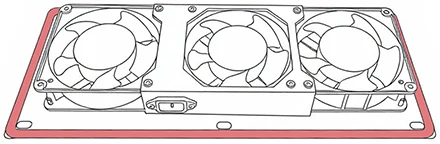

Сохранение герметичности IP55: Модуль поставляется с интегрированным резиновым уплотнителем по всему периметру прилегания. При монтаже в крышу уплотнитель плотно обжимается, исключая попадание внутрь пыли, влаги и брызг воды. Степень защиты шкафа остается неизменной.
-
Удобное и безопасное подключение: Подача питания осуществляется через стандартный разъем C14. Все металлические элементы модуля заземлены и выведены на контакт земли разъема C14, что исключает необходимость прокладки дополнительных заземляющих проводов.
-
Надежность: Изделие выполнено в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69 и предназначено для эксплуатации в закрытых помещениях при температуре от +5 до +40°С и относительной влажности 45–80%.
Установите потолочный модуль
ReDGeN с термостатом, чтобы обеспечить стабильную работу вашего оборудования в настенном шкафу, защитив его от перегрева без нарушения герметичности корпуса и лишних затрат на электроэнергию.
Модуль 3 вентилятора в крышу, для настенных шкафов IP55 с термостатом (Артикул: ВМ-К-3-ТР-ШРН-ПВЗ)
Понадобиться:
|
№
|
Наименование
|
Количество, шт
|
|
Комментарий
|
|
1
|
Модуль 3 вентилятора в крышу, для настенных шкафов IP55 с термостатом
|
1
|
|
|
|
2
|
Винты для крепления 19 дюймового оборудования
(Комплект винт с шайбой и гайкой (упаковка 50 штук))
|
4
|
|
В комплект не входят, приобретаются отдельно
|
|
3
|
Отвертка крестовая
|
1
|
|
В комплект не входят, приобретаются отдельно
|
|
4
|
Кабель питания
(Кабель питания Cablexpert PC-186, 1.8м, EURO, черный, с заземлением)
(Кабель питания Cablexpert PC-186-10, 3.0м, EURO, черный, с заземлением)
|
1
|
|
В комплект не входят, приобретаются отдельно
|
|
Модуль 6 вентиляторов в крышу, для напольных шкафов IP55 (Артикул: ВМ-К-6-ШТК-ПВЗ), разработан для снятия избыточного тепла в 19 дюймовых конструктивах со степенью защиты IP55, серий: ШРН-ПВЗ, подходит для установки в любые конструктивы со схожими посадочными отверстиями.
|
Пример установки модуля охлаждения представлен на рисунке ниже.
Для установки модуля охлаждения нам понадобиться раскрутить фальш крышу шкафа, после этого откручиваем IP фильтр и монтируем на данное место модуль охлаждения, по верх модуля монтируем IP фильтр и стягиваем всё это винтами, после этого прикручиваем фальш крышу.
|
Возможно использование модуля охлаждения с данными сериями шкафов:
|
|
Рекомендации:
Для обеспечения максимальной эффективности систем охлаждения и предотвращения перегрева активного оборудования в 19-дюймовых шкафах первостепенное значение имеет правильная организация кабельного хозяйства. Даже самые мощные вентиляторные модули не справятся с отводом тепла, если внутреннее пространство стойки забито хаотично проложенными проводами.
Для достижения лучшей циркуляции воздуха внутри корпуса необходимо придерживаться следующих правил монтажа:
1. Использование кабельных органайзеров
Каждый установленный патч-панель, коммутатор или кросс должны быть оснащены вертикальными и горизонтальными кабельными органайзерами.
Вертикальные органайзеры (кабель-менеджеры) устанавливаются по бокам юнитового пространства. Они принимают на себя всю массу отходящих проводов, уводя их из-под задней двери шкафа. Это освобождает центральную часть для беспрепятственного прохождения холодного воздуха от перфорированной двери к воздухозаборникам серверов.
Горизонтальные органайзеры используются для аккуратной укладки патч-кордов между портами активного оборудования и коммутационным полем. Они предотвращают провисание тяжелых медных жгутов перед лицевыми панелями устройств, которые могли бы полностью перекрыть путь воздушному потоку и создать «тепловую завесу».
2. Формирование пучков и фиксация кабельными стяжками
Брошенные за кросс-панелью провода со временем образуют плотный войлок, который работает как теплоизоляционный материал, удерживая тепло внутри корпуса. Все кабели должны быть сгруппированы в аккуратные пучки.
Фиксация: С помощью нейлоновых стяжек (cable ties) или многоразовых текстильных липучек (Velcro) каждый жгут жестко крепится к специальным D-образным отверстиям в монтажных профилях (рейках) или крыше шкафа.
Направление потоков: Силовые и информационные кабели рекомендуется разводить физически — например, силовые вести по правой стороне шкафа, а сетевые — по левой. Это исключает локальный нагрев медных жил, который может негативно влиять на параметры передачи данных, и упрощает трассировку воздушных масс.
Длина хвостов: После затягивания стяжки лишние пластиковые концы необходимо обрезать под корень. Оставленные острые пластиковые шипы не только создают турбулентность, мешающую ламинарному течению воздуха, но и представляют опасность при обслуживании: о них легко порезаться, а также они могут зацепиться за свободный кабель при протяжке и разрушить уже уложенную структуру.
3. Разделение холодных и горячих зон
Правильная укладка кабеля напрямую влияет на разделение воздушных коридоров. Кабели, пересекающие заднюю (горячую) часть шкафа поперек, действуют как барьеры, мешая нагретому воздуху подниматься к вытяжным вентиляторам крыши. При монтаже следует следить за тем, чтобы в зоне выброса горячего воздуха не было плотных узлов пересечения проводов. Если плотность оборудования критическая, рекомендуется использовать щеточные вводы в крыше и основании шкафа — они позволяют завести магистрали внутрь, сохраняя при этом относительную герметичность внутреннего контура.
4. Маркировка без утолщений
При маркировке кабелей стоит избегать использования толстых кембриков или крупных бумажных наклеек непосредственно в потоке воздуха. Группы маркированных стяжек создают дополнительное сопротивление. Оптимально использовать тонкие самоламинирующиеся этикетки или маркировку на самой клипсе стяжки.
Соблюдение этих принципов дает двойной эффект. Во-первых, значительно улучшается аэродинамика внутри шкафа: холодный воздух свободно проникает к каждому устройству, а горячий эффективно удаляется системой ВМ-К ReDGeN или аналогичными модулями. Во-вторых, повышается общая обслуживаемость инфраструктуры: инженеру требуется минимум времени на идентификацию порта, замену неисправного устройства или добавление нового сегмента сети, так как ему не приходится распутывать километры проводов в условиях ограниченного освещения и пространства.
