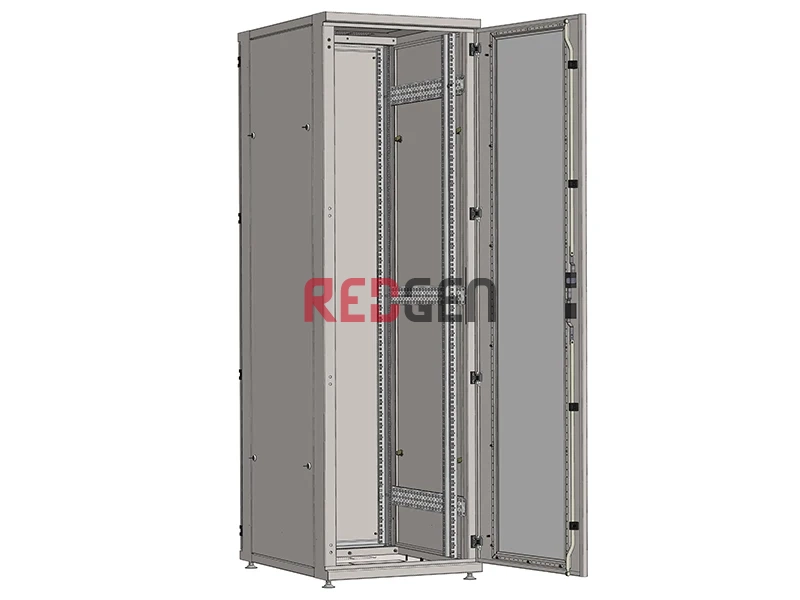

Шкаф напольный 19'' (до 1300 кг), усиленный ШТК-45.8.8-М-У 45U (800х800), дверь металл
Усиленный телекоммуникационный напольный шкаф ReDGen ШТК-45.8.8-М-У высотой 45U (размеры ШхГ 800х800 мм) в базовой комплектации, с передней металлической дверью, с задними распашными перфорированными дверьми, разборный - это универсальный мощный сетевой шкаф 19" стандарта, общего назначения. Шкафы этой серии часто используются в виде серверного, сетевого, монтажного телекоммуникационного шкафа.
Усиленный напольный шкаф 19 дюймов имеет рамную конструкцию и выдерживает повышенную распределенную нагрузку (до 1300кг), предназначен для использования в тех приложениях, где телекоммуникационные напольные шкафы 19 " серии ШТК не проходят по нагрузочным параметрам.
Усиленные напольные шкафы легко соединяется в единую конструкцию при установки шкафов ряд путем снятии части боковых панелей и соединении несущих рам соседних шкафов болтами. Большая глубина усиленного серверного телекоммуникационного шкафа 19 позволяет размещать в нем серверное оборудование глубиной до 1100мм. При использовании шкафов шириной 800мм с помощью переходников, входящих в комплект шкафа, возможно установить в шкаф оборудование шириной 21" и 24".
Усиленный рамный телекоммуникационный шкаф при установки в него вентиляторов охлаждения в крышу и/или дно получает эффективную систему отвода тепла от установленного в шкаф оборудования и приборов. В дно и крышу телекоммуникационного шкафа возможна установка щёточных кабельных вводов, или герметичных сальниковых вводов.
Для повышения класса защиты серверного шкафа до IP41 необходимо установить сальниковые герметичные кабельные вводы и сменные фильтры защиты вентиляции. (Возможная доработка).
Основные характеристики усиленного телекоммуникационного шкафа ШТК-У:
- Соответствие стандартам: ANSI/TIA/EIA RS-310-D; IEC 297-2, DIN 41494-1, 7, ETSI,
-
Базовая степень защиты от пыли и влаги: не хуже IP20,
- Шкафы предназначены для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +5оС до +40оС,
- Климатическое исполнение УХЛ 4.2 по ГОСТ 151150,
-
Материал изготовления шкафа: сталь 08ПС ГОСТ 16523-97 х/к,
-
Крыша, боковые панели, задние двери, основание: толщина металла 1-1.5 мм,
-
Рамы шкафа, горизонтальные поперечины, передняя дверь, основание: толщина металла 1,5-2 мм,
-
Вертикальные монтажные профили: толщина металла 1,5 мм,
- Комплектующие дверей и боковых панелей оборудованы уплотнителем.
Варианты передних дверей (плотность фиксации дверей при закрытии обеспечивается резиновыми уплотнителями):
- стеклянная дверь (базовая комплектация) - стекло, тонированное в общей массе, толщиной 4 мм,
-
перфорированная дверь (базовая комплектация) - доля перфорации свыше 75 %, толщина металла 1.5мм,
-
распашная перфорированная дверь (под заказ) - доля перфорации свыше 75 %, толщина металла 1.5мм,
-
цельнометаллическая дверь (базовая комплектация) - покрашенная стальная дверь толщиной 1.5мм с ребрами жесткости.
Варианты задних дверей (плотность фиксации дверей при закрытии обеспечивается резиновыми уплотнителями):
- распашная перфорированная дверь (базовая комплектация) - доля перфорации свыше 65 %, толщина металла 1.5мм,
-
перфорированная дверь (под заказ) - доля перфорации свыше 65 %, толщина металла 1.5мм,
-
цельнометаллическая дверь (под заказ) - покрашенная стальная дверь толщиной 1.5мм с ребрами жесткости.
-
металлическая дверь (под заказ) - доля перфорации свыше 75 %, толщина металла 1.5мм,
Размеры шкафов ШТК-У:
- высота: 18, 22, 24, 27, 33, 42, 45, 48U,
-
ширина: 600, 800 мм (базовая - монтаж под размер 19", под заказ кронштейны для монтажа на 21",на 24");
-
глубина: 600, 800, 1000, 1200 мм.

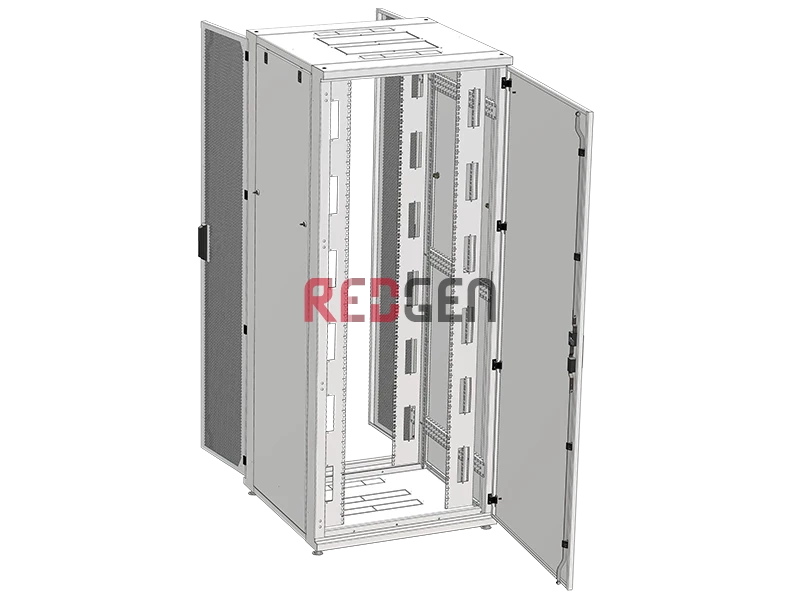

Особенности конструкции шкафа ШТК-У:
Передняя дверь: замок точечный с поворотной ручкой (металлической), дверные петли внутренние съемные (металлические), навеска правая/левая по выбору, плотность фиксации двери при закрытии обеспечивается резиновыми амортизаторами;
Распашная перфорированная передняя дверь устанавливается только на шкафы шириной 800мм и является заказным изделием.
Задняя дверь: замок точечный и замок – защелка, обеспечивает плотность фиксации двери при закрытии резиновыми уплотнителями.
Боковые панели: количество – 2 шт. (1 слева, 1 справа) панели съемные с точечным замком и защелками, обеспечивают плотность фиксации двери при закрытии резиновыми уплотнителями.
Крыша: место для установки вентиляторного модуля: - закрыто съемной заглушкой; - количество – 2 шт.; расположение – посередине; - максимально возможное количество устанавливаемых вентиляторов – 6 шт. Место для ввода кабеля: - закрыто съемными заглушками; - количество – 2 шт.; - расположение – фронтальное и тыловое (по 1 секции с каждой стороны). Пассивная вентиляция: слева/справа.
Дно: место для установки вентиляторных модулей: - закрыто съемной заглушкой; - количество – 2 шт.; - расположение – посередине; - максимально возможное количество устанавливаемых вентиляторов – 6 шт. Место для ввода кабеля: - закрыто съемными заглушками; - количество – 2 шт.; - расположение – фронтальное и тыльное (по 1 секции с каждой стороны). Место для установки винтовых опор (ножек): - количество – 4 шт. Место для установки роликов: - количество – 4 шт.
Монтажные профили: толщина стали 2 мм; - гладкокатанная кромка, обеспечивающая безопасность монтажа; - градуированная лента с маркировкой юнитовых отметок; - юнитовые насечки на профилях для удобства монтажа оборудования. Шкафы шириной 800мм комплектуются переходниками для установка оборудования 19", 21", 24" (уточняйте у менеджера при заказе.
Комплектация: 4 шарнирные ножки (винтовые опоры); - 6 боковых кабельных органайзеров в шкафах шириной 800 мм; - комплект винтов, шайб и гаек для сборки шкафа; - паспорт изделия. Комплект заземления.
Покраска: ударопрочная, антикоррозийная полимерно - порошковая, устойчивая к воздействиям внешней среды; - цвет светло-серый RAL 7035 или черный RAL 9005; тип – мелкая шагрень.
Заземление: обеспечивается подключением всех элементов шкафа к контуру заземления согласно ГОСТ Р 50827-95 (МЭК 670-89).
Ассортимент выпускаемых моделей шкафов серии ШКТ-У
|
артикул
|
передняя дверь
|
задняя дверь
|
высота, U/мм
|
ширина, мм
|
глубина/
монтаж глубина, мм
|
вес/нагрузка, кг
|
|
ШТК-18.6.6-С-У
|
стекло
|
распашн. перфор.
|
18U/915
|
600
|
600/510
|
47/1300
|
|
ШТК-18.6.6-М-У
|
металл
|
распашн. перфор.
|
18U/915
|
600
|
600/510
|
47/1300
|
|
ШТК-18.6.6-П-У
|
перфорация
|
распашн.перфор.
|
18U/915
|
600
|
600/510
|
47/1300
|
|
ШТК-18.6.8-С-У
|
стекло
|
распашн. перфор.
|
18U/915
|
600
|
800/710
|
54/1300
|
|
ШТК-18.6.8-М-У
|
металл
|
распашн. перфор.
|
18U/915
|
600
|
800/710
|
55/1300
|
|
ШТК-18.6.8-П-У
|
перфорация
|
распашн. перфор.
|
18U/915
|
600
|
800/710
|
54/1300
|
|
ШТК-24.6.6-С-У
|
стекло
|
распашн. перфор.
|
24U/1182
|
600
|
600/510
|
56/1300
|
|
ШТК-24.6.6-М-У
|
металл
|
распашн. перфор.
|
24U/1182
|
600
|
600/510
|
56/1300
|
|
ШТК-24.6.6-П-У
|
перфорация
|
распашн. перфор.
|
24U/1182
|
600
|
600/510
|
56/1300
|
|
ШТК-24.6.8-С-У
|
стекло
|
распашн. перфор.
|
24U/1182
|
600
|
800/710
|
67/1300
|
|
ШТК-24.6.8-М-У
|
металл
|
распашн. перфор.
|
24U/1182
|
600
|
800/710
|
67/1300
|
|
ШТК-24.6.8-П-У
|
перфорация
|
распашн. перфор.
|
24U/1182
|
600
|
800/710
|
67/1300
|
|
ШТК-24.8.8-С-У
|
стекло
|
распашн. перфор.
|
24U/1182
|
800
|
800/710
|
100/1300
|
|
ШТК-24.8.8-М-У
|
металл
|
распашн. перфор.
|
24U/1182
|
800
|
800/710
|
100/1300
|
|
ШТК-24.8.8-П-У
|
перфорация
|
распашн. перфор.
|
24U/1182
|
800
|
800/710
|
100/1300
|
|
ШТК-33.6.6-С-У
|
стекло
|
распашн. перфор.
|
33U/1582
|
600
|
600/510
|
76/1300
|
|
ШТК-33.6.6-М-У
|
металл
|
распашн. перфор.
|
33U/1582
|
600
|
600/510
|
76/1300
|
|
ШТК-33.6.6-П-У
|
перфорация
|
распашн. перфор.
|
33U/1582
|
600
|
600/510
|
76/1300
|
|
ШТК-33.6.8-С-У
|
стекло
|
распашн. перфор.
|
33U/1582
|
600
|
800/710
|
89/1300
|
|
ШТК-33.6.8-М-У
|
металл
|
распашн. перфор.
|
33U/1582
|
600
|
800/710
|
89/1300
|
|
ШТК-33.6.8-П-У
|
перфорация
|
распашн. перфор.
|
33U/1582
|
600
|
800/710
|
89/1300
|
|
ШТК-33.6.10-С-У
|
стекло
|
распашн. перфор.
|
33U/1582
|
600
|
1000/910
|
100/1300
|
|
ШТК-33.6.10-М-У
|
металл
|
распашн. перфор.
|
33U/1582
|
600
|
1000/910
|
100/1300
|
|
ШТК-33.6.10-П-У
|
перфорация
|
распашн. перфор.
|
33U/1582
|
600
|
1000/910
|
100/1300
|
|
ШТК-33.8.8-С-У
|
стекло
|
распашн. перфор.
|
33U/1582
|
800
|
800/710
|
115/1300
|
|
ШТК-33.8.8-М-У
|
металл
|
распашн. перфор.
|
33U/1582
|
800
|
800/710
|
115/1300
|
|
ШТК-33.8.8-П-У
|
перфорация
|
распашн. перфор.
|
33U/1582
|
800
|
800/710
|
115/1300
|
|
ШТК-33.8.10-С-У
|
стекло
|
распашн. перфор.
|
33U/1582
|
800
|
1000/910
|
120/1300
|
|
ШТК-33.8.10-М-У
|
металл
|
распашн. перфор.
|
33U/1582
|
800
|
1000/910
|
120/1300
|
|
ШТК-33.8.10-П-У
|
перфорация
|
распашн. перфор.
|
33U/1582
|
800
|
1000/910
|
120/1300
|
|
ШТК-42.6.6-С-У
|
стекло
|
распашн. перфор.
|
42U/1982
|
600
|
600/510
|
94/1300
|
|
ШТК-42.6.6-М-У
|
металл
|
распашн. перфор.
|
42U/1982
|
600
|
600/510
|
94/1300
|
|
ШТК-42.6.6-П-У
|
перфорация
|
распашн. перфор.
|
42U/1982
|
600
|
600/510
|
94/1300
|
|
ШТК-42.6.8-С-У
|
стекло
|
распашн. перфор.
|
42U/1982
|
600
|
800/710
|
105/1300
|
|
ШТК-42.6.8-М-У
|
металл
|
распашн. перфор.
|
42U/1982
|
600
|
800/710
|
105/1300
|
|
ШТК-42.6.8-П-У
|
перфорация
|
распашн. перфор.
|
42U/1982
|
600
|
800/710
|
105/1300
|
|
ШТК-42.6.10-С-У
|
стекло
|
распашн. перфор.
|
42U/1982
|
600
|
1000/910
|
111/1300
|
|
ШТК-42.6.10-М-У
|
металл
|
распашн. перфор.
|
42U/1982
|
600
|
1000/910
|
111/1300
|
|
ШТК-42.6.10-П-У
|
перфорация
|
распашн. перфор.
|
42U/1982
|
600
|
1000/910
|
111/1300
|
|
ШТК-42.6.12-С-У
|
стекло
|
распашн. перфор.
|
42U/1982
|
600
|
1200/1110
|
115/1300
|
|
ШТК-42.6.12-М-У
|
металл
|
распашн. перфор.
|
42U/1982
|
600
|
1200/1110
|
115/1300
|
|
ШТК-42.6.12-П-У
|
перфорация
|
распашн. перфор.
|
42U/1982
|
600
|
1200/1110
|
115/1300
|
|
ШТК-42.8.8-С-У
|
стекло
|
распашн. перфор.
|
42U/1982
|
800
|
800/710
|
140/1300
|
|
ШТК-42.8.8-М-У
|
металл
|
распашн. перфор.
|
42U/1982
|
800
|
800/710
|
140/1300
|
|
ШТК-42.8.8-П-У
|
перфорация
|
распашн. перфор.
|
42U/1982
|
800
|
800/710
|
140/1300
|
|
ШТК-42.8.10-С-У
|
стекло
|
распашн. перфор.
|
42U/1982
|
800
|
1000/910
|
150/1300
|
|
ШТК-42.8.10-М-У
|
металл
|
распашн. перфор.
|
42U/1982
|
800
|
1000/910
|
150/1300
|
|
ШТК-42.8.10-П-У
|
перфорация
|
распашн. перфор.
|
42U/1982
|
800
|
1000/910
|
150/1300
|
|
ШТК-42.8.12-С-У
|
стекло
|
распашн. перфор.
|
42U/1982
|
800
|
1200/1110
|
155/1300
|
|
ШТК-42.8.12-М-У
|
металл
|
распашн. перфор.
|
42U/1982
|
800
|
1200/1110
|
155/1300
|
|
ШТК-42.8.12-П-У
|
перфорация
|
распашн. перфор.
|
42U/1982
|
800
|
1200/1110
|
155/1300
|
|
ШТК-45.6.6-С-У
|
стекло
|
распашн. перфор.
|
45U/2215
|
600
|
600/510
|
105/1300
|
|
ШТК-45.6.6-М-У
|
металл
|
распашн. перфор.
|
45U/2215
|
600
|
600/510
|
105/1300
|
|
ШТК-45.6.6-П-У
|
перфорация
|
распашн. перфор.
|
45U/2215
|
600
|
600/510
|
105/1300
|
|
ШТК-45.6.8-С-У
|
стекло
|
распашн. перфор.
|
45U/2215
|
600
|
800/710
|
114/1300
|
|
ШТК-45.6.8-М-У
|
металл
|
распашн. перфор.
|
45U/2215
|
600
|
800/710
|
115/1300
|
|
ШТК-45.6.8-П-У
|
перфорация
|
распашн. перфор.
|
45U/2215
|
600
|
800/710
|
115/1300
|
|
ШТК-45.6.10-С-У
|
стекло
|
распашн. перфор.
|
45U/2215
|
600
|
1000/910
|
120/1300
|
|
ШТК-45.6.10-М-У
|
металл
|
распашн. перфор.
|
45U/2215
|
600
|
1000/910
|
120/1300
|
|
ШТК-45.6.10-П-У
|
перфорация
|
распашн. перфор.
|
45U/2215
|
600
|
1000/910
|
120/1300
|
|
ШТК-45.6.12-С-У
|
стекло
|
распашн. перфор.
|
45U/2215
|
600
|
1200/1110
|
125/1300
|
|
ШТК-45.6.12-М-У
|
металл
|
распашн. перфор.
|
45U/2215
|
600
|
1200/1110
|
125/1300
|
|
ШТК-45.6.12-П-У
|
перфорация
|
распашн. перфор.
|
45U/2215
|
600
|
1200/1110
|
125/1300
|
|
ШТК-45.8.8-С-У
|
стекло
|
распашн. перфор.
|
45U/2215
|
800
|
800/710
|
160/1300
|
|
ШТК-45.8.8-М-У
|
металл
|
распашн. перфор.
|
45U/2215
|
800
|
800/710
|
160/1300
|
|
ШТК-45.8.8-П-У
|
перфорация
|
распашн. перфор.
|
45U/2215
|
800
|
800/710
|
160/1300
|
|
ШТК-45.8.10-С-У
|
стекло
|
распашн. перфор.
|
45U/2215
|
800
|
1000/910
|
167/1300
|
|
ШТК-45.8.10-М-У
|
металл
|
распашн. перфор.
|
45U/2215
|
800
|
1000/910
|
167/1300
|
|
ШТК-45.8.10-П-У
|
перфорация
|
распашн. перфор.
|
45U/2215
|
800
|
1000/910
|
167/1300
|
|
ШТК-45.8.12-С-У
|
стекло
|
распашн. перфор.
|
45U/2215
|
800
|
1200/1110
|
172/1300
|
|
ШТК-45.8.12-М-У
|
металл
|
распашн. перфор.
|
45U/2215
|
800
|
1200/1110
|
172/1300
|
|
ШТК-45.8.12-П-У
|
перфорация
|
распашн. перфор.
|
45U/2215
|
800
|
1200/1110
|
172/1300
|
|
ШТК-48.6.6-С-У
|
стекло
|
распашн. перфор.
|
48U/2248
|
600
|
600/510
|
116/1300
|
|
ШТК-48.6.6-М-У
|
металл
|
распашн. перфор.
|
48U/2248
|
600
|
600/510
|
116/1300
|
|
ШТК-48.6.6-П-У
|
перфорация
|
распашн. перфор.
|
48U/2248
|
600
|
600/510
|
116/1300
|
|
ШТК-48.6.8-С-У
|
стекло
|
распашн. перфор.
|
48U/2248
|
600
|
800/710
|
123/1300
|
|
ШТК-48.6.8-М-У
|
металл
|
распашн. перфор.
|
48U/2248
|
600
|
800/710
|
123/1300
|
|
ШТК-48.6.8-П-У
|
перфорация
|
распашн. перфор.
|
48U/2248
|
600
|
800/710
|
123/1300
|
|
ШТК-48.6.10-С-У
|
стекло
|
распашн. перфор.
|
48U/2248
|
600
|
1000/910
|
135/1300
|
|
ШТК-48.6.10-М-У
|
металл
|
распашн. перфор.
|
48U/2248
|
600
|
1000/910
|
135/1300
|
|
ШТК-48.6.10-П-У
|
перфорация
|
распашн. перфор.
|
48U/2248
|
600
|
1000/910
|
135/1300
|
|
ШТК-48.6.12-С-У
|
стекло
|
распашн. перфор.
|
48U/2248
|
800
|
1200/1110
|
145/1300
|
|
ШТК-48.6.12-М-У
|
металл
|
распашн. перфор.
|
48U/2248
|
800
|
1200/1110
|
145/1300
|
|
ШТК-48.6.12-П-У
|
перфорация
|
распашн. перфор.
|
48U/2248
|
800
|
1200/1110
|
145/1300
|
|
ШТК-48.8.8-С-У
|
стекло
|
распашн. перфор.
|
48U/2248
|
800
|
800/710
|
173/1300
|
|
ШТК-48.8.8-М-У
|
металл
|
распашн. перфор.
|
48U/2248
|
800
|
800/710
|
173/1300
|
|
ШТК-48.8.8-П-У
|
перфорация
|
распашн. перфор.
|
48U/2248
|
800
|
800/710
|
173/1300
|
|
ШТК-48.8.10-С-У
|
стекло
|
распашн. перфор.
|
48U/2248
|
800
|
1000/910
|
180/1300
|
|
ШТК-48.8.10-М-У
|
металл
|
распашн. перфор.
|
48U/2248
|
800
|
1000/910
|
180/1300
|
|
ШТК-48.8.10-П-У
|
перфорация
|
распашн. перфор.
|
48U/2248
|
800
|
1000/910
|
180/1300
|
|
ШТК-48.8.12-С-У
|
стекло
|
распашн. перфор.
|
48U/2248
|
800
|
1200/1110
|
185/1300
|
|
ШТК-48.8.12-М-У
|
металл
|
распашн. перфор.
|
48U/2248
|
800
|
1200/1110
|
185/1300
|
|
ШТК-48.8.12-П-У
|
перфорация
|
распашн. перфор.
|
48U/2248
|
800
|
1200/1110
|
185/1300
|
Поставка: шкаф усиленный 19 " телекоммуникационный поставляется в разобранном виде. УПАКОВКА 3-5 МЕСТ в зависимости от модели.
|
Наименование
|
Свойства
|
|
Высота, U
|
45
|
|
|
Высота, мм (без ножек)
|
2090
|
|
Ширина, мм
|
800
|
|
Глубина, мм
|
800
|
|
Рабочая глубина, мм
|
685
|
|
Вес, кг
|
116
|
Покрытие - краска полимерно-порошковая, шагрень. Цвет: RAL 7035, Опционально возможна поставка в черном цвете (RAL 9005) малой партии от 5 штук.
|
Размер упаковки (длина*ширина*высота), мм
|
|
Место 1
|
Объём, м³
|
Место 2
|
Объём, м³
|
Место 3
|
Объём, м³
|
Место 4
|
Объём, м³
|
|
2110*820*160
|
0,27
|
2110*820*160
|
0,27
|
580*820*80
|
0,03
|
2030*575*45
|
0,05
|
|
Общий объем упаковки из 4-х мест серверного шкафа: ШТК-45.8.8-М-У, составляет 0.62м³
|
Состав упаковок:
|
|
Место 1.
|
Место 2.
|
Место 3.
|
Место 4.
|
-Рама передняя в сборе с передней дверью (поз. 3, 7, 10, 11) - 1 шт.
|
-Рама задняя в сборе с задними дверями (поз. 3, 8, 9, 10, 11) - 1 шт.
|
-Потолок шкафа (поз. 2) - 1 шт.
|
-Боковые панели в сборе (поз. 6, 12) - 2 шт.
|
|
-Профиль монтажный вертикальный 19" (поз. 5) - 4 шт.
|
-Профиль направляющий (поз. 4) - 6 шт.
|
-Основание шкафа (поз. 1) - 1 шт.
|
|
|
|
|
-Метизы для сборки, ножки, провода заземления, паспорт.
|
|
Шкаф поставляется в частично-собранном виде, позволяющее произвести сборку шкафа с наименьшими временными затратами.
|
№
|
Комплектующие
|
Кол-во, шт
|
|
1
|
Основание шкафа
|
1
|
|
2
|
Потолок шкафа
|
1
|
|
3
|
Рама сварная усиленная
|
2
|
|
4
|
Профиль направляющий
|
6
|
|
5
|
*Профиль монтажный вертикальный 19"
|
4
|
|
6
|
Панель боковая съёмная
|
2
|
|
7
|
Дверь передняя с замком (глухая, перфорированная, со стеклом)
|
1
|
|
8
|
Дверь задняя правая с замком (глухая, перфорированная)
|
1
|
|
9
|
Дверь задняя левая (глухая, перфорированная)
|
1
|
|
10
|
Замок с поворотной ручкой и тягами
|
2
|
|
11
|
Петля угловая
|
комплект
|
|
12
|
Замок
|
8
|
|
13
|
Опорные ножки
|
4
|
|
14
|
Щёточный ввод напольный
|
Доп. опция
|
|
15
|
Комплект для подъёма-монтажа шкафа (рым - болт М10 - 4 штуки)
|
Доп. опция
|
|
16
|
Цоколь высотой 100 мм со съёмными панелями
|
Доп. опция
|
|
№
|
Наименование
|
Количество: Шкаф ширина 600мм \ 800мм
|
Где используюется
|
|
17
|
Метизы для сборки:
|
|
17.1
|
Болт М6х20
|
16 шт \ 20 шт
|
Сборка каркаса
|
|
17.2
|
Гайка М6 шестигранная
|
16 шт \ 20 шт
|
Сборка каркаса
|
|
17.3
|
Гайка М6 квадратная закладная
|
24 шт
|
Крепление монт. профилей
|
|
17.4
|
Винт М6 х 16
|
48 шт
|
Крепление монт. и направл. профилей
|
|
17.5
|
Шайба плоская 6 мм
|
32 шт \ 40 шт
|
Сборка каркаса
|
|
17.6
|
Шайба зубчатая 6 мм
|
24 шт
|
Крепление направляющих профилей
|
|
17.7
|
Шайба пластиковая
|
24 шт
|
Крепление монт. профилей
|
|
|
|
18
|
Комплект заземления:
|
|
18.1
|
Гайка М6 шестигранная
|
18 шт
|
|
|
18.2
|
Шайба плоская 6 мм
|
18 шт
|
|
|
18.3
|
Провод оконцованный
|
|
|
|
18.4
|
- 400 мм
|
2 шт
|
Боковые панели
|
|
18.5
|
- 200 мм
|
7 шт
|
Двери и монт. профили
|
|
|
|
19
|
Комплект для соединения 2-х шкафов (Доп.опция)
|
|
19.1
|
Пластина соединительная
|
4 шт
|
|
|
19.2
|
Винт с плоской головкой
|
8 шт
|
|
Внимание!!!
К сборке изделия приступать только после проверки и наличия полной комплектации. Производитель не несёт ответственности за повреждения, возникшие во время последующей транспортировки, собранного изделия.
Перечень инструментов и материалов необходимых для сборки|разборки усиленного телекоммуникационного шкафа
ReDGeN
- Уровень строительный
- Уголок поверочный
- Ключ рожковый и головка-трещотка на 10 мм.
- Ключ рожковый на 17 - для регулирования ножек;
- Отвертка крестовая.
Для сборки шкафа необходимы 2-а человека.
Перед началом сборки следует снять двери с передней и задней рам. Двери снимаются путём извлечения штырей от петли в открытом состоянии. (рис.12)
Уложить в горизонтальное положение переднюю раму без двери (поз.3).
При помощи болтов М6х20 (позю 17.1), шайб (поз.17.5) и гаек (поз. 17.2) соединить раму с основанием (поз.1) и потолком (поз.2). Затем положить сверху раму заднюю (поз. 3) и соединить с основанием и потолком болтами с шайбами и гайками (рис.7).
Вымерить диагонали образовавшейся конструкции, они должны быть одинаковыми.
Рисунок 7
Установить внутрь каркаса, при помощи винтов (поз. 17.4) и зубчатых шайб (поз. 17.6), на свои посадочные места направляющие профили (поз.4) на правую и левую стороны. Проверить диагональ шкафа и затянуть винты. Каркас должен быть плотно затянут.
Рисунок 8
Каркас шкафа установить в вертикальное положение. В пазы направляющих профилей (поз.4), вложить квадратные гайки закладные (поз. 17.3) на том расстоянии от передней рамы, где будут установлены монтажные профили (поз. 5). Прикрепить профили монтажные при помощи винтом М6х16(поз. 17.4) к направляющим профилям. После установки всех профилей, затянуть винты. Регулировка монтажных профилей производиться путем перестановок закладных гаек в пазах направляющих.
Рисунок 9
Установить в специальные места в нижней части рам шарнирные регулируемые опоры (поз. 13)
Рисунок.10
Выставив на ножках шкаф в вертикальное положение, затянуть фиксирующие гайки.
Установить боковые двери шкафа.
Рисунок 11
На данном этапе можно установить комплект заземления, прикрутив к боковым дверям провода (поз. 18.4) используя шайбы с гайками (поз. 18.1 и поз 18.2). Монтажные профили заземлить используя провода (поз. 18.5). Навесить передние и задние двери, закрутить провода заземления дверей (поз.18.5)
Рисунок 12
Перестановка дверей
Двери шкафа с возможностью перевешивания как на левую, так и на правую сторону. Чтобы перевесить дверь необходима будет крестовая отвертка.
a) Придерживая дверь, снять провода заземления двери и вынуть осевые штыри петель.
b) Открутить петли и переставить на другую сторону.
c)Перевернуть дверь
e) Вставить дверь в петли и зафиксировать штырём.
Ввод в эксплуатацию
Место установки шкафа должно быть ровным с твердой поверхностью. Шкаф необходимо выровнять, используя винтовые ножки (ролики) в основании шкафа. Степень выравнивания определить при помощи специально предназначенных для этого инструментов:
- Уровень строительный
- Угольник поверочный 90°
При необходимости расслабить сборочные винты, выровнять шкаф и крепко затянуть крепёжные винты.
Рисунок 6
При размещении оборудования необходимо более тяжёлые компоненты устанавливать в нижней части шкафа. Такое расположение даёт большую устойчивость шкафа.
При необходимости шкафы одного типоразмера можно соединить между собою в ряд.
Для соединения шкафов используются включенные в комплект поставки планки(Доп опция) соединительные. Шкафы можно объединять с установленными боковыми панелями или без них.
