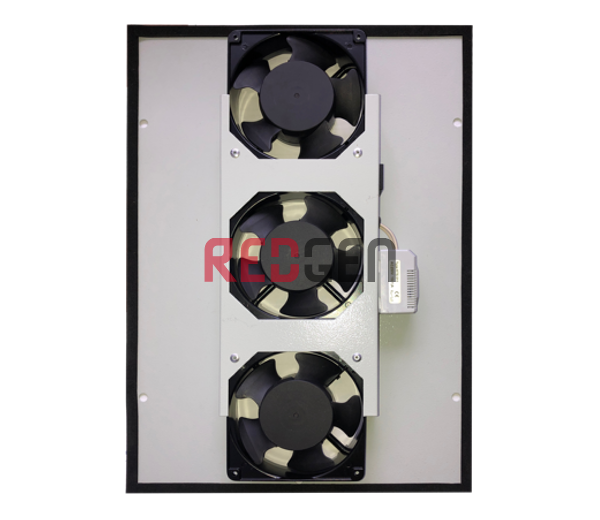

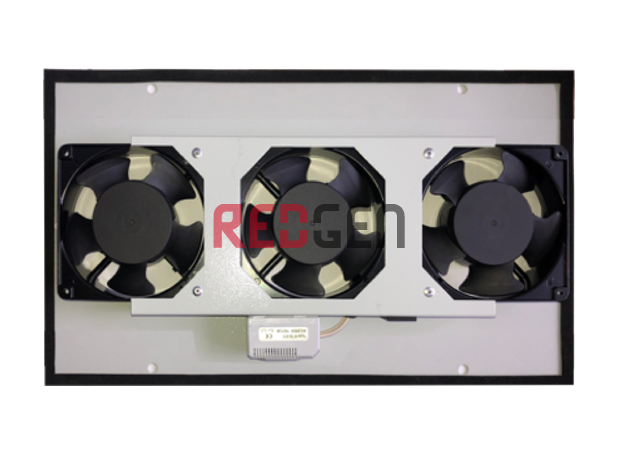

Модуль 3 вентилятора в крышу, для напольных шкафов IP55. Артикул: ВМ-К-3-ШТК-ПВЗ
Используется в напольных пылевлагозащищенных шкафах ПВЗ, имеет пониженный уровень шума. Модуль устанавливается на места крепления сменного фильтра и фиксируется винтами крепления фильтра. Модуль подключается к системе питания шкафа силовым кабелем (в комплект поставки не входит) напрямую к сети, что позволяет постоянно вентилировать установленное в шкаф оборудование.
Специализированное решение от отечественного производителя
ReDGeN для эффективного отвода тепла из напольных телекоммуникационных шкафов со степенью защиты IP55.
В герметичных шкафах, предназначенных для эксплуатации в условиях пыли или повышенной влажности, установка обычных вентиляционных решеток недопустима. Данный модуль разработан специально для сохранения класса защиты оболочки IP55 при организации активной вентиляции.
Назначение и принцип работы
Модуль устанавливается в верхнюю панель (крышу) шкафа. Согласно законам физики, самый горячий воздух внутри закрытого объема поднимается вверх, образуя «тепловую подушку». Три мощных вентилятора работают на вытяжку: они принудительно удаляют этот перегретый воздух за пределы шкафа. Это создает внутри корпуса зону разрежения, благодаря чему холодный воздух подсасывается через переднюю перфорированную дверь или специальные нижние вводы, обеспечивая непрерывную циркуляцию и охлаждение оборудования по всей высоте стойки.
Основные преимущества

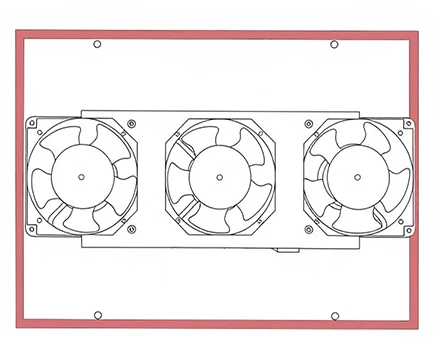

- Сохранение герметичности IP55: Модуль поставляется с интегрированным резиновым уплотнителем по всему периметру прилегания. При монтаже в крышу уплотнитель плотно обжимается, исключая попадание внутрь пыли, влаги и брызг воды. Степень защиты шкафа не снижается.
-
Постоянная готовность: Модуль работает по принципу «включил и забыл». Вентиляторы начинают вращение сразу после подачи питания, обеспечивая стабильный воздухообмен 24/7 без необходимости настройки датчиков.
-
Мощность ×3: Конфигурация из трех осевых вентиляторов обеспечивает высокую производительность, достаточную для эффективного охлаждения напольных шкафов стандартной глубины с оборудованием средней плотности.
-
Удобное и безопасное подключение:
-
Питание подается через стандартный промышленный разъем C14 (IEC-320), что позволяет использовать съемные кабели нужной длины.
-
Комплексное заземление: Все металлические элементы конструкции (корпус, защитные решетки, вентиляторы) уже соединены с землей внутри схемы. Вам достаточно подключить кабель с жилой PE (земля) к разъему C14 — тянуть отдельный провод заземления к корпусу шкафа не требуется.
-
Надежность в российском климате: Изделие выполнено в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69. Оно рассчитано на эксплуатацию в закрытых помещениях при температуре от +5 до +40°С, относительной влажности 45–80% и атмосферном давлении 60–106,7 кПа (450–880 мм рт.ст.)
Установите потолочный модуль
ReDGeN, чтобы обеспечить стабильное охлаждение вашего оборудования в защищенном шкафу, не нарушая его герметичность и не беспокоясь о безопасности подключения.
Для установки и ввода в эксплуатацию Модуль 3 вентилятора в крышу, для напольных шкафов IP55 (Артикул: ВМ-К-3-ШТК-ПВЗ)
Понадобиться:
|
№
|
Наименование
|
Количество, шт
|
|
Комментарий
|
|
1
|
Модуль 3 вентилятора в крышу, для напольных шкафов IP55
|
1
|
|
|
|
2
|
Винты для крепления 19 дюймового оборудования
(Комплект винт с шайбой и гайкой (упаковка 50 штук))
|
4
|
|
В комплект не входят, приобретаются отдельно
|
|
3
|
Отвертка крестовая
|
1
|
|
В комплект не входят, приобретаются отдельно
|
|
4
|
Кабель питания
(Кабель питания Cablexpert PC-186, 1.8м, EURO, черный, с заземлением)
(Кабель питания Cablexpert PC-186-10, 3.0м, EURO, черный, с заземлением)
|
1
|
|
В комплект не входят, приобретаются отдельно
|
|
Модуль 3 вентилятора в крышу, для напольных шкафов IP55 (Артикул: ВМ-К-3-ШТК-ПВЗ), разработан для снятия избыточного тепла в 19 дюймовых конструктивах со степенью защиты IP55, серий: ШРН-ПВЗ, подходит для установки в любые конструктивы со схожими посадочными отверстиями.
|

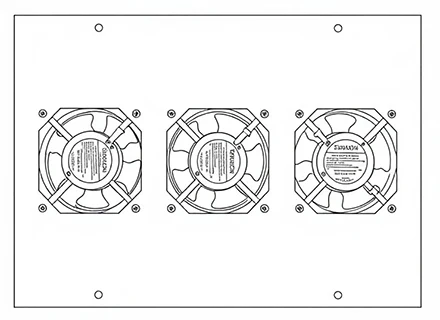

Пример установки модуля охлаждения представлен на рисунке ниже.
Для установки модуля охлаждения нам понадобиться раскрутить фальш крышу шкафа, после этого откручиваем IP фильтр и монтируем на данное место модуль охлаждения, по верх модуля монтируем IP фильтр и стягиваем всё это винтами, после этого прикручиваем фальш крышу.
|
Возможно использование модуля охлаждения с данными сериями шкафов:
|
|
Рекомендации:
Для обеспечения максимальной эффективности систем охлаждения и предотвращения перегрева активного оборудования в 19-дюймовых шкафах первостепенное значение имеет правильная организация кабельного хозяйства. Даже самые мощные вентиляторные модули не справятся с отводом тепла, если внутреннее пространство стойки забито хаотично проложенными проводами.
Для достижения лучшей циркуляции воздуха внутри корпуса необходимо придерживаться следующих правил монтажа:
1. Использование кабельных органайзеров

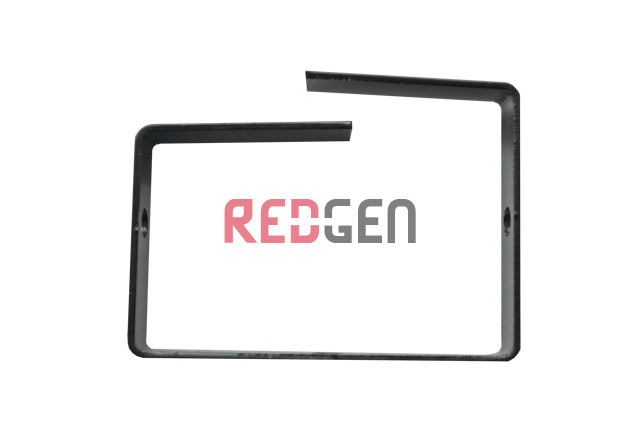

Каждый установленный патч-панель, коммутатор или кросс должны быть оснащены вертикальными и горизонтальными кабельными органайзерами.
Вертикальные органайзеры (кабель-менеджеры) устанавливаются по бокам юнитового пространства. Они принимают на себя всю массу отходящих проводов, уводя их из-под задней двери шкафа. Это освобождает центральную часть для беспрепятственного прохождения холодного воздуха от перфорированной двери к воздухозаборникам серверов.
Горизонтальные органайзеры используются для аккуратной укладки патч-кордов между портами активного оборудования и коммутационным полем. Они предотвращают провисание тяжелых медных жгутов перед лицевыми панелями устройств, которые могли бы полностью перекрыть путь воздушному потоку и создать «тепловую завесу».
2. Формирование пучков и фиксация кабельными стяжками
Брошенные за кросс-панелью провода со временем образуют плотный войлок, который работает как теплоизоляционный материал, удерживая тепло внутри корпуса. Все кабели должны быть сгруппированы в аккуратные пучки.
Фиксация: С помощью нейлоновых стяжек (cable ties) или многоразовых текстильных липучек (Velcro) каждый жгут жестко крепится к специальным D-образным отверстиям в монтажных профилях (рейках) или крыше шкафа.
Направление потоков: Силовые и информационные кабели рекомендуется разводить физически — например, силовые вести по правой стороне шкафа, а сетевые — по левой. Это исключает локальный нагрев медных жил, который может негативно влиять на параметры передачи данных, и упрощает трассировку воздушных масс.
Длина хвостов: После затягивания стяжки лишние пластиковые концы необходимо обрезать под корень. Оставленные острые пластиковые шипы не только создают турбулентность, мешающую ламинарному течению воздуха, но и представляют опасность при обслуживании: о них легко порезаться, а также они могут зацепиться за свободный кабель при протяжке и разрушить уже уложенную структуру.
3. Разделение холодных и горячих зон
Правильная укладка кабеля напрямую влияет на разделение воздушных коридоров. Кабели, пересекающие заднюю (горячую) часть шкафа поперек, действуют как барьеры, мешая нагретому воздуху подниматься к вытяжным вентиляторам крыши. При монтаже следует следить за тем, чтобы в зоне выброса горячего воздуха не было плотных узлов пересечения проводов. Если плотность оборудования критическая, рекомендуется использовать щеточные вводы в крыше и основании шкафа — они позволяют завести магистрали внутрь, сохраняя при этом относительную герметичность внутреннего контура.
4. Маркировка без утолщений
При маркировке кабелей стоит избегать использования толстых кембриков или крупных бумажных наклеек непосредственно в потоке воздуха. Группы маркированных стяжек создают дополнительное сопротивление. Оптимально использовать тонкие самоламинирующиеся этикетки или маркировку на самой клипсе стяжки.
Соблюдение этих принципов дает двойной эффект. Во-первых, значительно улучшается аэродинамика внутри шкафа: холодный воздух свободно проникает к каждому устройству, а горячий эффективно удаляется системой ВМ-К ReDGeN или аналогичными модулями. Во-вторых, повышается общая обслуживаемость инфраструктуры: инженеру требуется минимум времени на идентификацию порта, замену неисправного устройства или добавление нового сегмента сети, так как ему не приходится распутывать километры проводов в условиях ограниченного освещения и пространства.
