Модуль 3 вентилятора в крышу, для напольных шкафов IP55 с термостатом
Специализированное решение от отечественного производителя
ReDGeN для организации активного отвода тепла из напольных телекоммуникационных шкафов со степенью защиты IP55. Модуль разработан для эксплуатации в суровых условиях: в запыленных цехах, лабораториях, горной промышленности, в отапливаемых помещениях, где необходимо сохранить полную герметичность корпуса.
Назначение и принцип работы

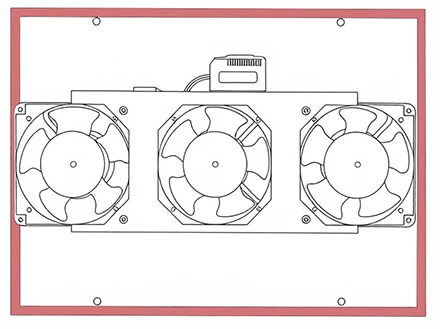

Модуль устанавливается в крышу шкафа. Три мощных вентилятора работают на вытяжку, принудительно удаляя нагретый воздух из верхней части конструктива. Это создает внутри шкафа зону разрежения, благодаря чему холодный воздух подсасывается через переднюю дверь, обеспечивая эффективную циркуляцию и охлаждение оборудования по всей высоте стойки.
Модуль с механическим термостатом (настройка 0–60°С)
- Как это работает: Устройство оснащено механическим термостатом с поворотной шкалой на внешней стороне корпуса. Вы можете самостоятельно выставить температуру срабатывания в диапазоне от 0 до +60°С.
-
Главное преимущество: Экономия ресурса и энергии. Вентиляторы включаются только тогда, когда температура внутри защищенного контура достигает заданного порога. Это продлевает срок службы подшипников, снижает потребление электричества и минимизирует количество пыли, проходящее через фильтры. Идеально для объектов, где нагрузка на оборудование меняется в течение суток.
Конструктивные особенности и безопасность
- Сохранение герметичности IP55: Каждый модуль поставляется с резиновым уплотнителем по периметру. При монтаже в крышу уплотнитель плотно обжимается, исключая попадание внутрь пыли, влаги и брызг воды. Степень защиты шкафа остается неизменной.
-
Цвет: Светло-серый (RAL 7035) — стандартный цвет для напольных шкафов ReDGeN и большинства российских производителей, обеспечивающий единообразие внешнего вида оборудования.
-
Удобное и безопасное подключение:
-
Питание подается через стандартный промышленный разъем C14 (IEC-320), что позволяет использовать съемные кабели нужной длины.
-
Комплексное заземление: Все металлические элементы конструкции (корпус, защитные решетки, вентиляторы) уже соединены с землей внутри схемы. Вам достаточно подключить кабель с жилой PE (земля) к разъему C14 — тянуть отдельный провод заземления к корпусу шкафа не требуется.
-
Надежность в российском климате: Изделие выполнено в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69. Оно рассчитано на эксплуатацию в закрытых помещениях при температуре от +5 до +40°С, относительной влажности 45–80% и атмосферном давлении 60–106,7 кПа (450–880 мм рт.ст.).
Выберите модуль
ReDGeN с термостатом, чтобы обеспечить эффективное охлаждение вашего оборудования в защищенном шкафу, сохранив его герметичность и эстетичный внешний вид.
Для установки и ввода в эксплуатацию Модуль 3 вентилятора в крышу, для напольных шкафов IP55 с термостатом (Артикул: ВМ-К-3-ТР-ШТК-ПВЗ)
Понадобиться:
|
№
|
Наименование
|
Количество, шт
|
|
Комментарий
|
|
1
|
Модуль 3 вентилятора в крышу, для напольных шкафов IP55 с термостатом
|
1
|
|
|
|
2
|
Винты для крепления 19 дюймового оборудования
(Комплект винт с шайбой и гайкой (упаковка 50 штук))
|
4
|
|
В комплект не входят, приобретаются отдельно
|
|
3
|
Отвертка крестовая
|
1
|
|
В комплект не входят, приобретаются отдельно
|
|
4
|
Кабель питания
(Кабель питания Cablexpert PC-186, 1.8м, EURO, черный, с заземлением)
(Кабель питания Cablexpert PC-186-10, 3.0м, EURO, черный, с заземлением)
|
1
|
|
В комплект не входят, приобретаются отдельно
|
|
Модуль 3 вентилятора в крышу, для напольных шкафов IP55 с термостатом (Артикул: ВМ-К-3-ТР-ШТК-ПВЗ), разработан для снятия избыточного тепла в 19 дюймовых конструктивах со степенью защиты IP55, серий: ШРН-ПВЗ, подходит для установки в любые конструктивы со схожими посадочными отверстиями.
|
Пример установки модуля охлаждения представлен на рисунке ниже.
Для установки модуля охлаждения нам понадобиться раскрутить фальш крышу шкафа, после этого откручиваем IP фильтр и монтируем на данное место модуль охлаждения, по верх модуля монтируем IP фильтр и стягиваем всё это винтами, после этого прикручиваем фальш крышу.
|
Возможно использование модуля охлаждения с данными сериями шкафов:
|
|
Рекомендации:
Для обеспечения максимальной эффективности систем охлаждения и предотвращения перегрева активного оборудования в 19-дюймовых шкафах первостепенное значение имеет правильная организация кабельного хозяйства. Даже самые мощные вентиляторные модули не справятся с отводом тепла, если внутреннее пространство стойки забито хаотично проложенными проводами.
Для достижения лучшей циркуляции воздуха внутри корпуса необходимо придерживаться следующих правил монтажа:

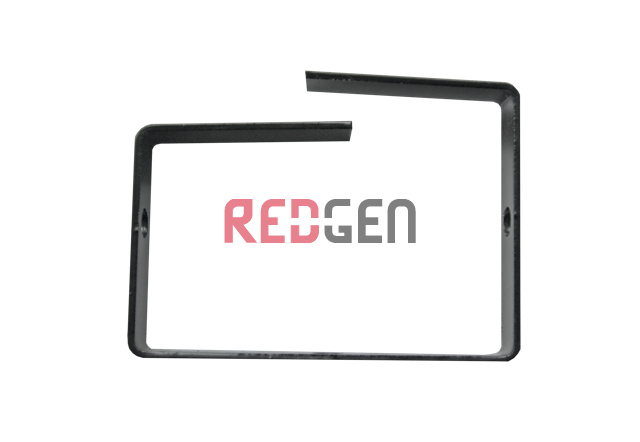

1. Использование кабельных органайзеров
Каждый установленный патч-панель, коммутатор или кросс должны быть оснащены вертикальными и горизонтальными кабельными органайзерами.
Вертикальные органайзеры (кабель-менеджеры) устанавливаются по бокам юнитового пространства. Они принимают на себя всю массу отходящих проводов, уводя их из-под задней двери шкафа. Это освобождает центральную часть для беспрепятственного прохождения холодного воздуха от перфорированной двери к воздухозаборникам серверов.
Горизонтальные органайзеры используются для аккуратной укладки патч-кордов между портами активного оборудования и коммутационным полем. Они предотвращают провисание тяжелых медных жгутов перед лицевыми панелями устройств, которые могли бы полностью перекрыть путь воздушному потоку и создать «тепловую завесу».
2. Формирование пучков и фиксация кабельными стяжками
Брошенные за кросс-панелью провода со временем образуют плотный войлок, который работает как теплоизоляционный материал, удерживая тепло внутри корпуса. Все кабели должны быть сгруппированы в аккуратные пучки.
Фиксация: С помощью нейлоновых стяжек (cable ties) или многоразовых текстильных липучек (Velcro) каждый жгут жестко крепится к специальным D-образным отверстиям в монтажных профилях (рейках) или крыше шкафа.
Направление потоков: Силовые и информационные кабели рекомендуется разводить физически — например, силовые вести по правой стороне шкафа, а сетевые — по левой. Это исключает локальный нагрев медных жил, который может негативно влиять на параметры передачи данных, и упрощает трассировку воздушных масс.
Длина хвостов: После затягивания стяжки лишние пластиковые концы необходимо обрезать под корень. Оставленные острые пластиковые шипы не только создают турбулентность, мешающую ламинарному течению воздуха, но и представляют опасность при обслуживании: о них легко порезаться, а также они могут зацепиться за свободный кабель при протяжке и разрушить уже уложенную структуру.
3. Разделение холодных и горячих зон
Правильная укладка кабеля напрямую влияет на разделение воздушных коридоров. Кабели, пересекающие заднюю (горячую) часть шкафа поперек, действуют как барьеры, мешая нагретому воздуху подниматься к вытяжным вентиляторам крыши. При монтаже следует следить за тем, чтобы в зоне выброса горячего воздуха не было плотных узлов пересечения проводов. Если плотность оборудования критическая, рекомендуется использовать щеточные вводы в крыше и основании шкафа — они позволяют завести магистрали внутрь, сохраняя при этом относительную герметичность внутреннего контура.
4. Маркировка без утолщений
При маркировке кабелей стоит избегать использования толстых кембриков или крупных бумажных наклеек непосредственно в потоке воздуха. Группы маркированных стяжек создают дополнительное сопротивление. Оптимально использовать тонкие самоламинирующиеся этикетки или маркировку на самой клипсе стяжки.
Соблюдение этих принципов дает двойной эффект. Во-первых, значительно улучшается аэродинамика внутри шкафа: холодный воздух свободно проникает к каждому устройству, а горячий эффективно удаляется системой ВМ-К ReDGeN или аналогичными модулями. Во-вторых, повышается общая обслуживаемость инфраструктуры: инженеру требуется минимум времени на идентификацию порта, замену неисправного устройства или добавление нового сегмента сети, так как ему не приходится распутывать километры проводов в условиях ограниченного освещения и пространства.
