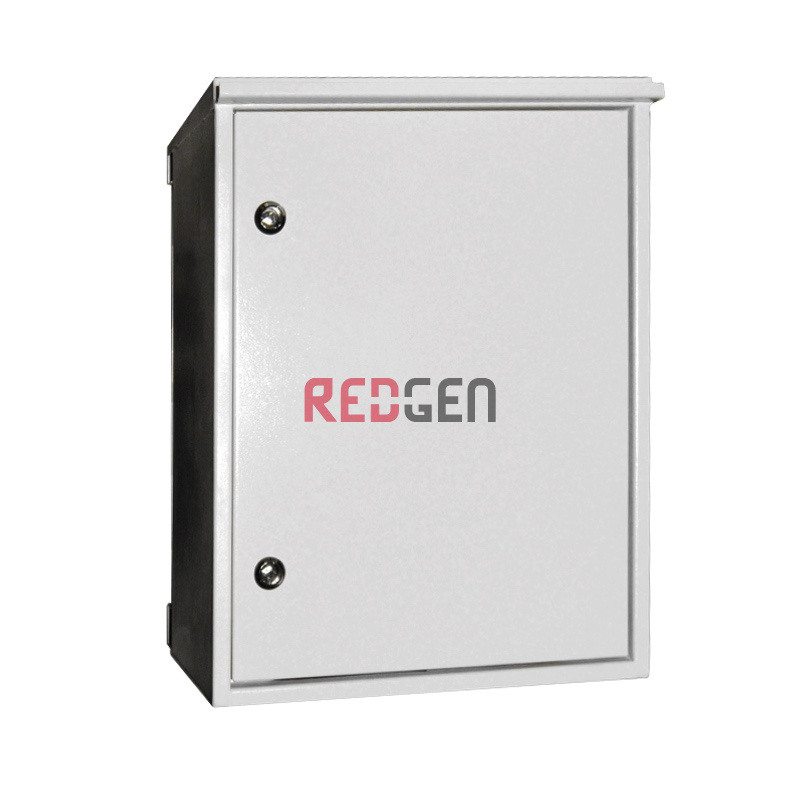

Термобокс мачтовый ШКУ-М-ОВ-4 (ВхШхГмм, 400х400х200) обогрев и вентиляция
ReDGeN выпускает мачтовые термобоксы двух видов:
- ШКУ-М-19 термобоксы для размещения телекоммутационного оборудования оснащены двумя 19-ти дюймовыми направляющими. Выпускаются размером - 6U,9U,12U, с рабочей глубиной 350мм.
- ШКУ-М-О(В) термобоксы для размещения электротехнического оборудования с металлической монтажной панелью. В комплект поставки входят две DIN рейки.
Литера "О" в названии - означает наличие обогрева, буква "В" - наличие вентиляции. Габариты выпускаемых ReDGeN электротехнических термобоксов 400х400мм, 500х400мм, 600х400мм глубиной 200мм.
Мачтовые шкафы (термобоксы) серии ШКУ-М-ОВ-4 класс защиты IP54-55 производства - небольшие уличные климатические подвесные шкафы - универсального назначения, для размещения любого оборудования требующего защиты от погодных условий на улице. Термобоксы устанавливаются на уличные опоры (столбы освещения ...). Утеплены фольгированным утеплителем типа - пенофолом толщиной 10 мм. Термобокс оборудован автоматической системой поддержания внутреннего климата с контролем температуры. Система включает в себя сдвоенный термостат (либо раздельные термостаты - нормально открытый НО и термостат нормально замкнутый НЗ), обогреватель с функцией защиты от перегрева, а также блоком вентиляции. Из-за небольших физических размеров термобокса, кондиционеры в них не устанавливаются.
В зависимости от установленного в термобокс оборудования они могут комплектоваться:
- монтажной панелью.
- вентиляцией,
- печкой (нагревателем с 2-мя термостатами).
Термобокс ШКУ-М-ОВ-4 укомплектованный - мачтовый климатический производства ReDGeN предназначен для размещения электротехнического, кроссового и иного оборудования.
Конструкция термошкафа (термобокса) представляет собой цельносварной корпус со съемной дверью.
Основные технические данные термобокса ШКУ-М-ОВ-4
- Выполнен стали 08ПС ГОСТ 16523-97 х/к толщиной 1.5 мм.
- Изготовлен в климатическом исполнении УХЛ категории 1.1 по ГОСТ 15150-69.
- Предназначены для эксплуатации на открытом воздухе при температуре от - 60°C до +70°C и относительной влажности воздуха до 98%
- Базовая степень защиты по МЭК-70-1, IEC60529, ГОСТ 14254-96, – IP54.
- Оснащен "вентиляционными жабрами" со сменным фильтром.
- Ввод кабеля осуществляется через герметичные кабельные вводы MG25.
- Дверь оснащена датчиком открытия двери типа "Gerkon" c замком.
- Цвет - RAL 7035 (светло-серый).
- Система жизнеобеспечиния: автоматическая система поддержания внутреннего климата с контролем температуры. Система включает в себя сдвоенный термостат (либо раздельные термостатынормально открытый НО и термостат нормально замкнутый НЗ), обогреватель с функцией защиты от перегрева, а также блоком вентиляции.
Ассортиментный ряд и габариты:
|
Код шкафа
|
ШКУ-М-ОВ-4
|
ШКУ-М-ОВ-5
|
ШКУ-М-ОВ-6
|
|
Внутренняя ширина, мм
|
377
|
477
|
577
|
|
Внутренняя высота, мм
|
375
|
375
|
375
|
|
Внутренняя глубина, мм
|
175
|
175
|
175
|
|
Высота, мм
|
400
|
500
|
600
|
|
Ширина, мм
|
400
|
400
|
400
|
|
Глубина, мм
|
200
|
200
|
200
|
|
Вес нетто, кг
|
17.5
|
21.6
|
25.8
|
|
Объем, м3
|
0.032
|
0.04
|
0.048
|
Монтаж
К столбовой опоре термобокс крепится при помощи изогнутых хомутов. При монтаже термобокса на опору, диаметр которой менее 290 мм, рекомендуется обрезать шпильку с двух концов на необходимую длину, не повреждая резьбу.
Нестандартные изделия: для размещения оборудования на столбах и вертикальных опорах ReDGeN имеет большую базу готовых серийных изделий. Звоните наши менеджеры помогут Вам с подбором и адаптацией серийных моделей термошкафов к Вашему ТЗ. Поможем составить ТЗ на шкаф для Ваших условиях эксплуатации. Быстро изготовим чертеж или 3D модель, произведем образец.
