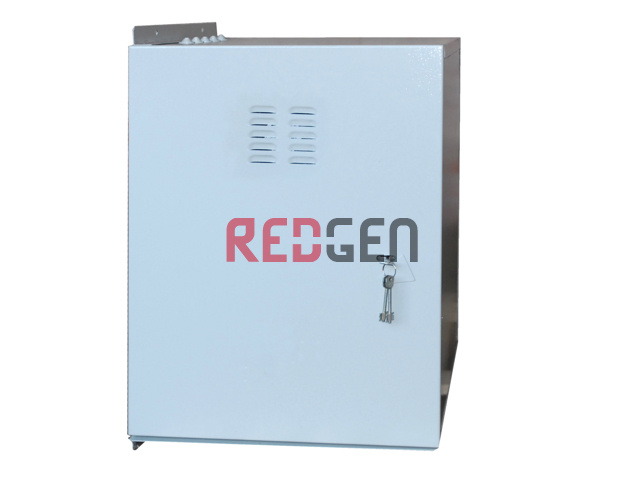

Термобокс мачтовый 19" 6U (ВхШхГмм 610х360х350) укомплектованный.
ReDGeN выпускает термобоксы двух видов:
- ШКУ-М-19 термобоксы для размещения телекоммутационного оборудования оснащены двумя 19-ти дюймовыми направляющими. Выпускаются размером - 6U,9U,12U, с рабочей глубиной 350мм.
- ШКУ-М-О(В) термобоксы для размещения электротехнического оборудования с металлической монтажной панелью. В комплект поставки входят две DIN рейки*.
*Литера "О" в названии - означает наличие обогрева, буква "В" - наличие вентиляции. Габариты выпускаемых ReDGeN электротехнических термобоксов 400х400мм, 500х400мм, 600х400мм глубиной 200мм.
Мачтовые шкафы (термобоксы) серии ШКУ-М-19-6 класс защиты IP54-55 - небольшие уличные климатические 19-ти дюймовые подвесные шкафы, универсального назначения предназначенные для размещения любого оборудования, требующего защиты, от погодных условий на улице. Термобоксы устанавливаются на уличные опоры (столбы освещения ...). Утеплены фольгированным утеплителем типа - пенофол толщиной 10 мм. Из-за небольших физических размеров термобокса, кондиционеры в них не устанавливаются.
В зависимости от установленного в термобокс оборудования они могут комплектоваться:
- 19-дюймовыми направляющими или монтажной панелью.
-
вентиляцией,
-
печкой (нагревателем с термостатом).
Термобокс ШКУ-М-19-6 укомплектованный - мачтовый климатический 19 дюймовый производства ReDGeN предназначен для размещения телекоммуникационного, электротехнического, кроссового и иного оборудования выполненного в 19 - дюймовом стандарте.
Конструкция термошкафа (термобокса) представляет собой цельносварной корпус со съемной дверью, оборудованный антивандальным замком.
Основные технические данные термобокса серии ШКУ-М-19-6:
- Выполнен по ГОСТ 28601-90 (соответствует 19-дюймовому стандарту IEC 297).
- Изготовлен в климатическом исполнении УХЛ категории 1.1 по ГОСТ 15150-69.
- Предназначен для эксплуатации на открытом воздухе при температуре окружающего воздуха от -40° С до +40° С и относительной влажности окружающего воздуха до 80% при 25° С.
- Базовая степень защиты по ГОСТ 14254-96 (МЭК 529-89) – IP54.
-
Оснащен "вентиляционными жабрами" со сменным фильтром.
- Ввод кабеля осуществляется через герметичные кабельные вводы MG25.
- Дверь оснащена датчиком открытия двери и антивандальным замком сувального типа.
Ассортиментный ряд и габариты:
|
Код шкафа
|
ШКУ-М-19-6
|
ШКУ-М-19-9
|
ШКУ-М-19-12
|
|
Рабочая ширина, U
|
6
|
9
|
12
|
|
Рабочая глубина, мм
|
350
|
350
|
350
|
|
Высота, мм
|
610
|
610
|
610
|
|
Ширина, мм
|
360
|
493
|
576
|
|
Глубина, мм
|
576
|
576
|
576
|
|
Вес нетто, кг
|
30
|
34
|
38
|
|
Вес, брутто, кг
|
34
|
38
|
42
|
Монтаж
К столбовой опоре термобокс крепится при помощи изогнутых шпилек. При монтаже термобокса на опору, диаметр которой менее 290 мм, рекомендуется зафиксировать бокс на столбе посредством гаек и затем обрезать шпильку с двух концов на необходимую длину, не повреждая резьбу.
Нестандартные изделия: для размещения оборудования на столбах и вертикальных опорах ReDGeN имеет большую базу готовых серийных изделий. Звоните наши менеджеры помогут Вам с подбором и адаптацией серийных моделей термошкафов к Вашему ТЗ. Поможем составить ТЗ на шкаф для Ваших условиях эксплуатации. Быстро изготовим чертеж или 3D модель, произведем образец.
