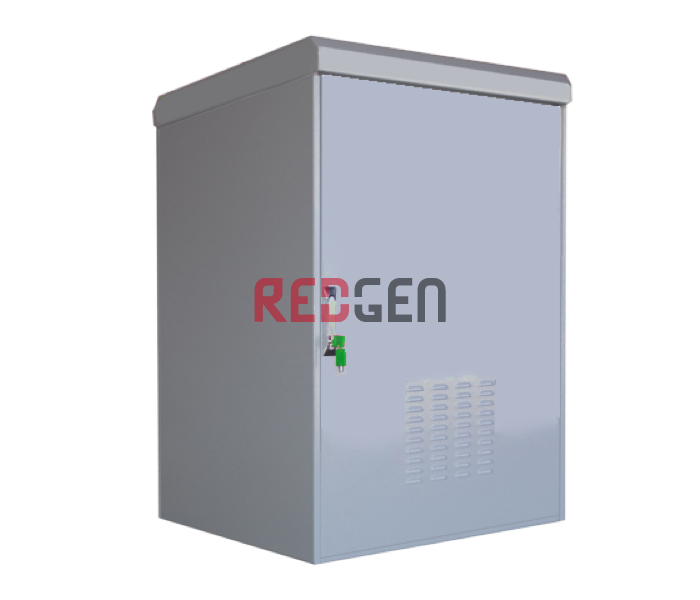

Шкаф климатический навесной 21U 600х600, укомплектованный, П-1

Артикул
ШКУ-П-1-21.6
Производитель
ReDGen
Серия
П-1
Материал изготовления
сталь х/к 08ПС ГОСТ 16523-97 толщиной 1-2 мм.
Климатическое исполнение
УХЛ 1 по ГОСТ 15150.
Теплоизолятор
Фольгированный, толщиной 10мм
Фильтрующий элемент
ФТ-100-G2 Класс очистки G2 по EN 779.
Высота, U/мм
21/1155
Высота внутренняя/рабочая, мм
1140/1135
Ширина внешняя/внутренняя мм
650/620
Глубина внешняя/внутренняя/рабочая, мм
790/740/560
Размеры дверного проема высота/ширина мм
980х630
Объем упаковки, м3
0.68
Грузоподъемность/Вес, кг
60/85
Габариты ШхГхВ, мм
650х790х1155
Температура эксплуатации
-40С до +50С
Цвет
Серый RAL7035
Степень защиты
IP54-55
Цена по запросу
Заказать продукт
Описание
Комплект поставки
Варианты доработок

Шкаф климатический навесной 21U 600х600, ШКУ-П-1-21.6

Шкаф произведен под проект на основе навесных шкафов из серии  ШКУ-П-1.

ОБЛАСТЬ ПРИМЕНЕНИЯ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ.

Шкаф настенный уличный климатический ШКУ-П-1-х телекоммуникационный серверный термошкаф (термоящик) общего назначения в уличном исполнении (outdoor). Серия П-1 - начальная серия напольных уличных климатических шкафов. Наличие утеплителя и нагревателя с термореле, позволяет поддерживать внутри климатического шкафа свой микроклимат.

Термошкафы применяются при необходимости разместить телекоммуникационное оборудование 19 " или любое другое на улице. Применяются в военных, связных и специальных приложениях…. Класс защиты шкафов IP55. Климатические шкафы могут использоваться как:

· уличные серверные шкафы для размещения промышленных компьютеров и активного коммутационного оборудования.

· уличные шкафы для хабов видеонаблюдения.

· уличные шкафы управления.

· уличные шкафы коммутации.

· шкафы сбора и предобработки любых цифровых и аналоговых данных с передачей их по проводным и беспроводным каналам связи...

Уличные напольные шкафы климатические выпускаются как с 19 " направляющими - серверные, так и без них с монтажной панелью - электромонтажные уличные антивандальные термошкафы.

Шкафы серии ШКУ-Н-1 являются антивандальными и защищают установленное в них оборудование от мародеров.

Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.

Шкафы гарантируют надежную защиту (IP 54-55) от климатических воздействий и нанесения преднамеренных механических повреждений, установленного в них 19-дюймового или электротехнического оборудования.

КОНСТРУКТИВ УЛИЧНОГО КЛИМАТИЧЕСКОГО ШКАФА

Конструкция шкафа цельносварная рамная. Материал изготовления сталь марки 08ПС толщиной 1,5 - 2мм.

Утеплитель: фольгированный типа «пенофол», толщиной 10мм. Внутренняя поверхность шкафа покрыта теплоизоляционным материалом.

Дверь: цельнометаллическая глухая сейфовая, сталь 1,5 - 2мм. Угол открытия двери: 110 градусов, установлены ограничители открытия; Оснащена ригельным замком повышенной надежности с наличием тяг запирания и поворотной ручкой. Наличие уплотнителя по периметру для обеспечения плотности закрывания, теплоизоляции и IP защиты. Во фронтовой нижней части двери находятся «жабры» приточной пассивной вентиляции с пылезащитой, оборудованные сменным фильтром;

Задняя стенка корпуса: сталь толщиной 1,5 – 2 мм, утеплена, в комплекте кронштейны крепления к стене.

Дно шкафа: сталь толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных вводов манжетного типа 4 шт. (d = 27 мм), кронштейнов для установки монтажных профилей;

Крыша: сталь толщиной 1,5 – 2 мм, наличие утеплителя, отверстия для установки вентиляторного блока, кронштейнов для установки монтажных профилей, для удобства монтажа термошкафа оснащена рым болтами.Крыша шкафа закрыта фальшь крышей. Фальшь крыша - съемная, трапециевидной формы, сталь толщиной 1,5 - 2 мм, наличие воздуховодов вытяжной вентиляции.

Цоколь: нет.

Покраска: ударопрочная полимерно-порошковая, устойчивая к воздействиям внешней среды, цвет светло - серый (RAL 7035, тип шагрень) или черный (по запросу) (RAL 9005, тип шагрень). Возможна покраска ПАРТИИ шкафов в любой цвет из палитры RAL, и нанесение защитного слоя лака.

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАВЕСНЫХ ШКАФОВ ШКУ-П-1-х

артикул

типоразмер

внешняя высота, мм

внутрен. высота, мм

рабочая высота, U / мм

внешняя глубина, мм

внутрен. глубина, мм

рабочая глубина (макс), мм

размеры дверного проема, ВхШ, мм

Объем, м.куб.

 вес, кг

ШКУ-П-1-6.6

 6U 600x600

790

740

560

0,29

36

*ШКУ-П-1-6.8

 6U 600x800

456

370

6 / 280

990

940

760

280х630

0,36

40

ШКУ-П-1-6.9

6U 600x900

1090

1040

860

0,4

42

ШКУ-П-1-9.6

 9U 600x600

790

740

560

0,37

42

*ШКУ-П-1-9.8

 9U 600x800

590

505

9 / 400

990

940

760

414х630

0,47

46

ШКУ-П-1-9.9

 9U 600x900

1090

1040

860

0,51

49

ШКУ-П-1-12.6

 12U 600x600

790

740

560

0,46

48

*ШКУ-П-1-12.8

 12U 600x800

723

640

12 / 550

990

940

760

550х630

0,57

52

ШКУ-П-1-12.9

 12U 600x900

1090

1040

860

0,63

55

ШКУ-П-1-15.6

 15U 600x600

790

740

560

0,54

53

*ШКУ-П-1-15.8

 15U 600x800

857

773

15 / 667

990

940

760

683х630

0,68

58

ШКУ-П-1-15.9

 15U 600x900

1090

1040

860

0,75

61

ШКУ-П-1-18.6

 18U 600x600

790

740

560

0,63

59

*ШКУ-П-1-18.8

 18U 600x800

990

906

18 / 810

990

940

760

815х630

0,78

63

ШКУ-П-1-18.9

 18U 600x900

1090

1040

860

0,86

67

*красным цветом выделены устаревшие модели шкафов
**примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина внешняя и внутренняя указана на версию шкафа без кондиционера, и меняется в зависимости от типа кондиционера и метода его навески.

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА

Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

Перевозка шкафа возможна только в вертикальном положение. Складирование шкафов друг на друга не допускается!
Теряется герметичность и нарушается геометрия шкафа.

Публикуемые цены на полностью укомплектованный шкаф!

Шкаф серии ШКУ-Н-х отличается от ШКУ-П-х наличием цоколя.

БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-П-1-х

наименование

Базовая характеристика

количество

19 дюймовые направляющие

На высоту шкафа в U (юнит)

4шт

Блок вентиляции в крышу состоит из:

вентилятор с подачей воздуха 140 м3/час

4 шт для шкафов 6-24U

6 шт для шкафов 33-42U

Сменный фильтр на вентиляцию (жабры)

Фильтрующий материал ФТ-100-G2
Класс очистки G2 по EN 779.

1 шт.

Шина заземления

8 точек заземления. медная

1 шт

Термостат

2 шт

Датчик открытия двери

Тип: ИО 102-16/2

1 шт

Нагреватель

Трехрежимный 150/250/400Вт

1 шт

Блок освещения

1 шт

Замок на дверь

1 шт

Комплект ключей

2 шт

Набор кабельных вводов варианты:

сальник-ввод D32-37

сальник-ввод D25-27

сальник-ввод D20-22

6шт

6шт

8шт

Паспорт на шкаф

1 шт


Параметры и логика работы штатной климатической системы

При температуре внешней среды от -5 до -45С работает отопитель (печь).
При температуре внешней среды от 0 до +15С не работают отопитель и вентилятор.
При температуре внешней среды от +20 до +50С работает вентилятор.

Напряжение питания климатической системы ~220в.


Возможно:
 - покраска ПАРТИИ шкафов в любой цвет из палитры RAL, и нанесение слоя защитного лака.
 - частичная установка 19" направляющих и монтажной панели.
 - увеличение грузоподъемности шкафа до 160кг.

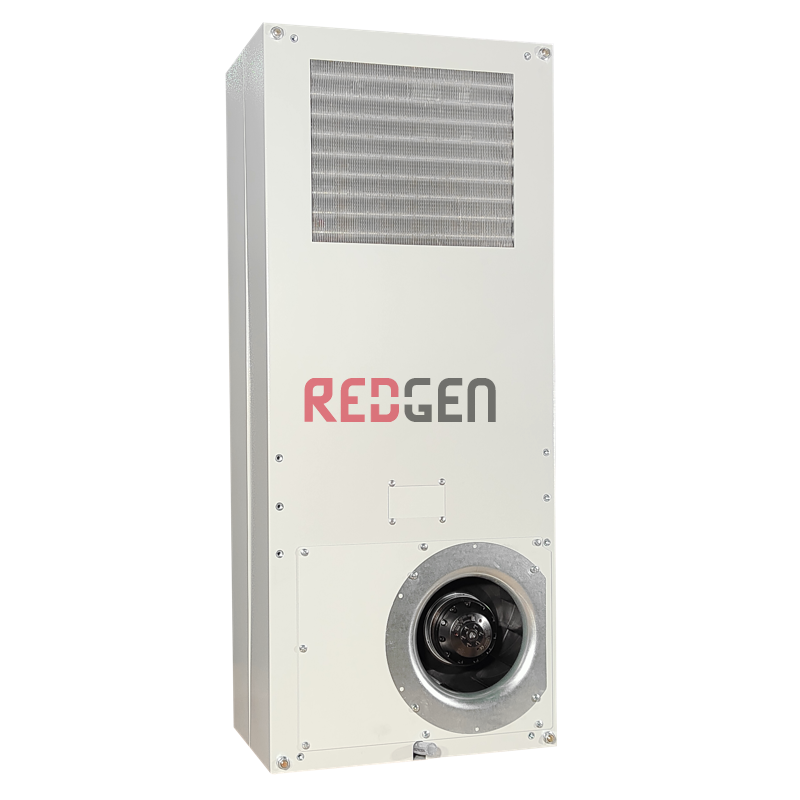

Кондиционеры, используемые в базовых моделях шкафов ШКУ.
Геометрические размеры и совместимость.



Мощность кондиционера, кВт

габариты

Совместимость с базовыми моделями шкафов

0,5 и 0,8кВт

310х570х280

24U, 33U, 42U

1,0 и 1,5кВт

400х950х300

33U, 42U

2,0 и 2,5 кВт

400х1580х330

-

0,5 и 0,8 кВт малогабаритный

500х500х265

18U, 24U, 33U, 42U

1,0 и 1,5 кВт малогабаритный

560х610х265

24U, 33U, 42U



Цена по запросу
