Устаревшая модель! В новых проектах рекомендуется использовать в шкафы серии ШКУ-Н-1-12.9.
ОБЛАСТЬ ПРИМЕНЕНИЯ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ.

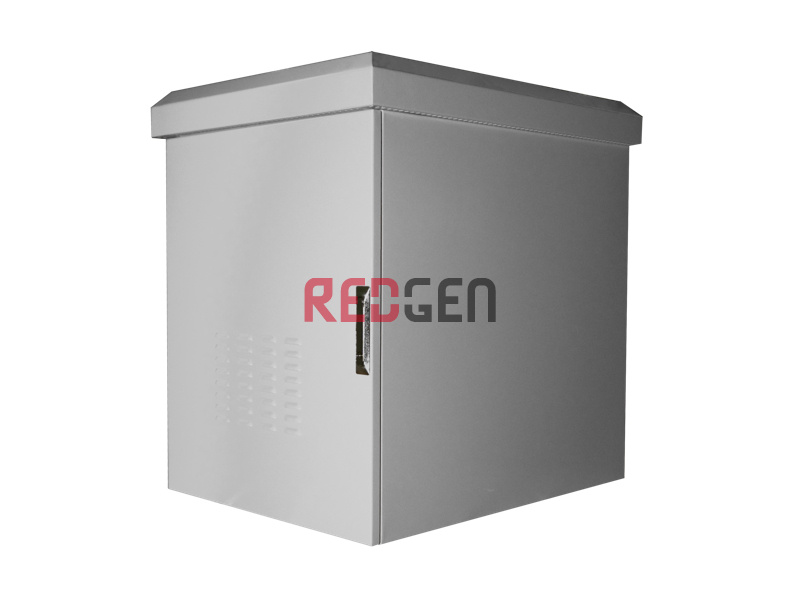

Шкаф настенный уличный климатический ШКУ-П-1-х телекоммуникационный серверный термошкаф (термоящик) общего назначения в уличном исполнении (outdoor). Серия П-1 - начальная серия напольных уличных климатических шкафов. Наличие утеплителя и нагревателя с термореле, позволяет поддерживать внутри климатического шкафа свой микроклимат.
Термошкафы применяются при необходимости разместить телекоммуникационное оборудование 19 " или любое другое на улице. Применяются в военных, связных и специальных приложениях… Класс защиты шкафов IP55.Климатические шкафы могут использоваться как:
- уличные серверные шкафы для размещения промышленных компьютеров и активного коммутационного оборудования.
-
уличные шкафы для хабов видеонаблюдения.
-
уличные шкафы управления.
-
уличные шкафы коммутации.
-
шкафы сбора и предобработки любых цифровых и аналоговых данных с передачей их по проводным и беспроводным каналам связи...
Уличные напольные шкафы климатические выпускаются как с 19 " направляющими - серверные, так и без них с монтажной панелью - электромонтажные уличные антивандальные термошкафы.
Шкафы серии ШКУ-П-1 являются антивандальными и защищают установленное в них оборудование от мародеров.
Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.
Шкафы гарантируют надежную защиту (IP 54-55) от климатических воздействий и нанесения преднамеренных механических повреждений, установленного в них 19-дюймового или электротехнического оборудования.

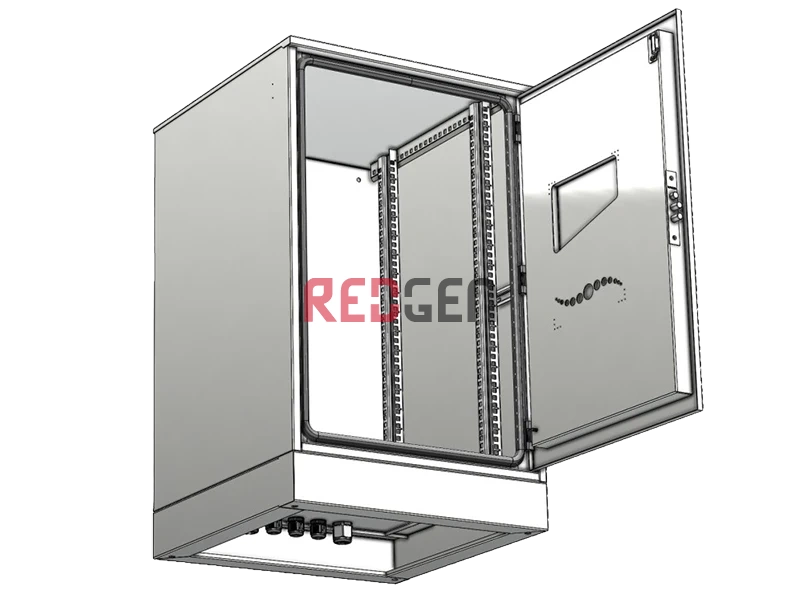

КОНСТРУКТИВ УЛИЧНОГО КЛИМАТИЧЕСКОГО ШКАФА
Конструкция шкафа цельносварная рамная. Материал изготовления сталь марки 08ПС толщиной 1,5 - 2мм.
Утеплитель: фольгированный типа «пенофол», толщиной 10мм. Внутренняя поверхность шкафа покрыта теплоизоляционным материалом.
Дверь: цельнометаллическая глухая сейфовая, сталь 1,5 - 2мм. Угол открытия двери: 110 градусов, установлены ограничители открытия; Оснащена ригельным замком повышенной надежности с наличием тяг запирания и поворотной ручкой. Наличие уплотнителя по периметру для обеспечения плотности закрывания, теплоизоляции и IP защиты. Во фронтовой нижней части двери находятся «жабры» приточной пассивной вентиляции с пылезащитой, оборудованные сменным фильтром;
Задняя стенка корпуса: сталь толщиной 1,5 – 2 мм, утеплена, в комплекте кронштейны крепления к стене.
Дно шкафа: сталь толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных вводов манжетного типа 4 шт. (d = 27 мм), кронштейнов для установки монтажных профилей;
Крыша: сталь толщиной 1,5 – 2 мм, наличие утеплителя, отверстия для установки вентиляторного блока, кронштейнов для установки монтажных профилей, для удобства монтажа термошкафа оснащена рым болтами.Крыша шкафа закрыта фальшь крышей. Фальшь крыша - съемная, трапециевидной формы, сталь толщиной 1,5 - 2 мм, наличие воздуховодов вытяжной вентиляции.
Цоколь: нет.
Покраска: ударопрочная полимерно-порошковая, устойчивая к воздействиям внешней среды, цвет светло - серый (RAL 7035, тип шагрень) или черный (по запросу) (RAL 9005, тип шагрень). Возможна покраска ПАРТИИ шкафов в любой цвет из палитры RAL, и нанесение защитного слоя лака.
МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАВЕСНЫХ ШКАФОВ ШКУ-П-1-х
|
артикул
|
типоразмер
|
внешняя высота, мм
|
внутрен. высота, мм
|
рабочая высота, U / мм
|
внешняя глубина, мм
|
внутрен. глубина, мм
|
рабочая глубина (макс), мм
|
размеры дверного проема, ВхШ, мм
|
Объем, м.куб.
|
вес, кг
|
|
ШКУ-П-1-6.6
|
6U 600x600
|
|
|
|
790
|
740
|
560
|
|
0,29
|
36
|
|
*ШКУ-П-1-6.8
|
6U 600x800
|
456
|
370
|
6 / 280
|
990
|
940
|
760
|
280х630
|
0,36
|
40
|
|
ШКУ-П-1-6.9
|
6U 600x900
|
|
|
|
1090
|
1040
|
860
|
|
0,4
|
42
|
|
ШКУ-П-1-9.6
|
9U 600x600
|
|
|
|
790
|
740
|
560
|
|
0,37
|
42
|
|
*ШКУ-П-1-9.8
|
9U 600x800
|
590
|
505
|
9 / 400
|
990
|
940
|
760
|
414х630
|
0,47
|
46
|
|
ШКУ-П-1-9.9
|
9U 600x900
|
|
|
|
1090
|
1040
|
860
|
|
0,51
|
49
|
|
ШКУ-П-1-12.6
|
12U 600x600
|
|
|
|
790
|
740
|
560
|
|
0,46
|
48
|
|
*ШКУ-П-1-12.8
|
12U 600x800
|
723
|
640
|
12 / 550
|
990
|
940
|
760
|
550х630
|
0,57
|
52
|
|
ШКУ-П-1-12.9
|
12U 600x900
|
|
|
|
1090
|
1040
|
860
|
|
0,63
|
55
|
|
ШКУ-П-1-15.6
|
15U 600x600
|
|
|
|
790
|
740
|
560
|
|
0,54
|
53
|
|
*ШКУ-П-1-15.8
|
15U 600x800
|
857
|
773
|
15 / 667
|
990
|
940
|
760
|
683х630
|
0,68
|
58
|
|
ШКУ-П-1-15.9
|
15U 600x900
|
|
|
|
1090
|
1040
|
860
|
|
0,75
|
61
|
|
ШКУ-П-1-18.6
|
18U 600x600
|
|
|
|
790
|
740
|
560
|
|
0,63
|
59
|
|
*ШКУ-П-1-18.8
|
18U 600x800
|
990
|
906
|
18 / 810
|
990
|
940
|
760
|
815х630
|
0,78
|
63
|
|
ШКУ-П-1-18.9
|
18U 600x900
|
|
|
|
1090
|
1040
|
860
|
|
0,86
|
67
|
*красным цветом выделены устаревшие модели шкафов
**примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина внешняя и внутренняя указана на версию шкафа без кондиционера, и меняется в зависимости от типа кондиционера и метода его навески.
ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА
Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации. Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.
Перевозка шкафа возможна только в вертикальном положение. Складирование шкафов друг на друга не допускается!
Теряется герметичность и нарушается геометрия шкафа.
Публикуемые цены на полностью укомплектованный шкаф!
Шкаф серии ШКУ-Н-х отличается от ШКУ-П-х наличием цоколя.
