Шкаф климатический напольный 18U 600х900, укомплектованный, нержавеющая сталь, Н-Н-1

Артикул
ШКУ.Н-Н-1-18.9
Производитель
ReDGen
Серия
Н-1
Каркас
Цельносварной
Материал изготовления
Нержавеющая сталь AISI 304 1,5 -2мм
Климатическое исполнение
УХЛ 1 по ГОСТ 15150.
Теплоизолятор
Фольгированный, толщиной 10мм
Фильтрующий элемент
ФТ-100-G2 Класс очистки G2 по EN 779.
Конвекция
нет
Высота внешняя/внутренняя/рабочая U/мм
18/1190/906/810
Ширина внешняя/внутренняя мм
650/620
Глубина внешняя/внутренняя/рабочая, мм
1090/1040/860
Размеры дверного проема высота/ширина мм
815х630
Объем упаковки, м3
1.04
Грузоподъемность/Вес, кг
600/83
Габариты ШхГхВ, мм
650х1090х1190
Температура эксплуатации
-40С до +50С
Штатный нагреватель
3-х режимный 150/250/400Вт
Охлаждение
Вентилятор с подачей воздуха 140м3/час 4 штуки
Термостат
есть 2 шт.
Датчик открытия двери
есть
Мощность штатной системы обдува для шкафов IP65, Вт
нет
Цвет
нет
Степень защиты
IP54-55
Рекомендованная розничная цена
312 900 ₽
Заказать продукт
Описание
Комплект поставки
Варианты доработок

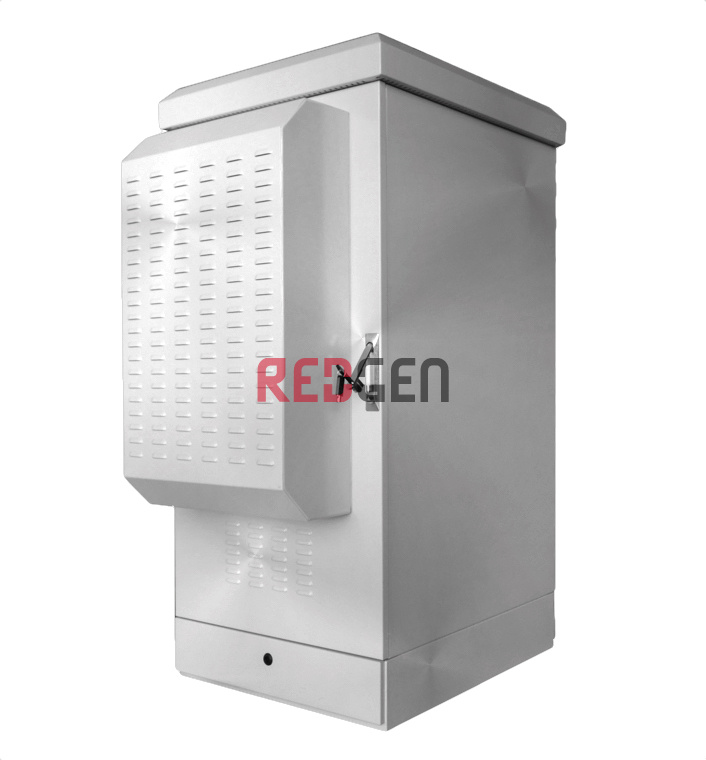

Уличный шкаф из нержавеющей стали 18U 600х900, ШКУ.Н-Н-1-18.9

Серия ШКУ-х-1 - начальная серия уличных утепленных шкафов IP54-55, IP65 с фольгированным утеплителем толщиной 10мм, изготовленных в уличном исполнении (outdoor) в корпусе из нержавеющей стали.  В состав серии входят модели:

  1. ШКУ-П-1 навесные шкафы с классом защиты IP54-55;
  2. ШКУ-П-1.65 навесные шкафы с классом защиты IP65;
  3. ШКУ-Н-1 напольные шкафы с классом защиты IP54-55;
  4. ШКУ-Н-1.65 напольные шкафы с классом защиты IP65;
  5. ШКУ.Н-П-1 навесные шкафы в корпусе из нержавеющей стали с классом защиты IP54-55;
  6. ШКУ.Н-П-1.65 навесные шкафы в корпусе из нержавеющей стали с классом защиты IP65;
  7. ШКУ.Н-Н-1 напольные шкафы в корпусе из нержавеющей стали с классом защиты IP54-55;
  8. ШКУ.Н-Н-1.65 напольные шкафы в корпусе из нержавеющей стали с классом защиты IP65.

  9.     Шкафы являются антивандальными и защищают установленное в них оборудование от вандалов и мародеров.

ОБЛАСТЬ ПРИМЕНЕНИЯ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ.

Шкаф настенный уличный климатический ШКУ.Н-Н-1-х телекоммуникационный серверный термошкаф (термоящик) общего назначения. Наличие утеплителя и нагревателя с термореле, позволяет поддерживать внутри климатического шкафа свой микроклимат. Класс защиты шкафов не менее IP54.

Климатические шкафы применяются как:
· уличные серверные шкафы для размещения промышленных компьютеров и активного коммутационного оборудования.
· уличные шкафы для хабов видеонаблюдения.
· уличные шкафы управления.
· уличные шкафы коммутации.
· шкафы сбора и предобработки любых цифровых и аналоговых данных с передачей их по проводным и беспроводным каналам связи.
· для различных приложений (специальных, связных, военных..).

Уличные шкафы климатические выпускаются:
- с 19 " направляющими уличные серверные шкафы.
- с монтажной панелью - электромонтажные уличные шкафы.
- смешанная комплектовка - часть шкафа с 19" направляющими, часть с монтажной панелью.
- могут комплектоваться кондиционерами и системами климат - контроля.
- корпус шкафа изготовлен из нержавеющей стали.

Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +50°С.

Параметры и особенности конструкции шкафа серии ШКУ.Н-Н-1:

материал изготовления шкафа:
   нержавеющая сталь AISI304                                                            толщина 1,5-2мм
цоколь с дверцей                                                                                 высота 200мм
сварной каркас                                                                                    сталь толщина 1,5-2мм
утеплитель, фольгированный                                                             толщина 10мм
теплопроводность теплоизолятора                                                   0,034 Вт/мКельвин
вентиляция                                                                                            есть
фильтрующий элемент                                                                        ФТ-100-G2
класс очистки фильтра                                                                        G2 по EN 779
климатическое исполнение                                                                УХЛ 1 по ГОСТ 15150
класс защиты                                                                                        IP55
грузоподъемность                                                                                до 600кг, (до 1500кг дополнительная опция)
внутреннее пространство                                                                   19” стойка или монтажная панель
цвет корпуса                                                                                         RAL7035 базовый, RAL 9005 под заказ
упаковка и отгрузка                                                                             1 место, картонная коробка на поддоне

Конструктив шкафа:

  1. Конструкция шкафа цельносварная рамная  нержавеющая сталь AISI304 толщиной 1,5 - 2мм.
  2. Утеплитель: фольгированый типа «пенофол», толщиной 10мм. Внутренняя поверхность шкафа покрыта теплоизоляционным материалом.
  3. Дверь: цельнометаллическая глухая сейфовая, нержавеющая сталь AISI304 1,5 - 2мм. Угол открытия двери: 110 градусов, установлены ограничители открытия; Оснащена ригельным замком повышенной надежности с наличием тяг запирания и поворотной ручкой. Наличие уплотнителя по периметру для обеспечения плотности закрывания, теплоизоляции и IP защиты. Во фронтовой нижней части двери находятся «жабры» приточной пассивной вентиляции с пылезащитой, оборудованные сменным фильтром.
  4. Задняя стенка корпуса: нержавеющая сталь AISI304 толщиной 1,5 – 2 мм, утеплена, в комплекте кронштейны крепления к стене. (для настенных шкафов).
  5. Дно шкафа: нержавеющая сталь AISI304 толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных вводов манжетного типа 4 шт. (d = 27 мм), кронштейнов для установки монтажных профилей.
  6. Крыша: сталь толщиной 1,5 – 2 мм, наличие утеплителя, отверстия для установки вентиляторного блока, кронштейнов для установки монтажных профилей. Для удобства монтажа оснащена рым болтами. Крыша шкафа закрыта фальшь крышей. Фальшь крыша - съемная, трапециевидной формы, нержавеющая сталь AISI304 толщиной 1,5 мм, наличие воздуховодов вытяжной вентиляции.
  7. Цоколь: сталь толщиной 1.5мм. Оборудован дверцей с замком. Высота цоколя 200мм.
  8. Покраска: ударопрочная полимерно-порошковая, устойчивая к воздействиям внешней среды, цвет светло - серый (RAL 7035, тип шагрень) или черный (по запросу) (RAL 9005, тип шагрень). Возможна покраска ПАРТИИ шкафов в любой цвет из палитры RAL, и/или нанесение защитного слоя лака.

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАПОЛЬНЫХ ШКАФОВ ШКУ.Н-Н-1-х

артикул

типоразмер

высота

внутрен. высота, мм

рабочая высота,    U / мм

внешняя глубина, мм

внутрен. глубина, мм

рабочая глубина (макс), мм

размеры дверного проема, ВхШ, мм

Объем, м.куб.

 вес, кг

ШКУ.Н-Н-1-12.6

 12U 600x600

790

740

560

0,58

61

ШКУ.Н-Н-1-12.9

 12U 600x900

1090

1040

860

0,8

71

ШКУ.Н-Н-1-15.6

 15U 600x600

790

740

560

0,67

67

ШКУ.Н-Н-1-15.9

 15U 600x900

1090

1040

860

0,92

78

ШКУ.Н-Н-1-18.6

 18U 600x600

790

740

560

0,75

72

ШКУ.Н-Н-1-18.9

 18U 600x900

1090

1040

860

1,04

83

ШКУ.Н-Н-1-24.6

 24U 600x600

790

740

560

0,92

101

ШКУ.Н-Н-1-24.9

 24U 600x900

1090

1040

860

1,27

113

ШКУ.Н-Н-1-33.6

 33U 600x600

790

740

560

1,17

117

ШКУ.Н-Н-1-33.9

 33U 600x900


1090

1040

860

1,62

129

ШКУ.Н-Н-1-42.6

 42U 600x600

790

740

560

1,43

133

ШКУ.Н-Н-1-42.9

42U 600x900

1090

1040

860

1,97

145

ШКУ.Н-Н-1-42.13**

42U 800x1300-1800**

2250**

1950**

42 / 1880

1300**

**

**

**

**


*примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 650 мм, внутренняя 620 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина внешняя и внутренняя указана на версию шкафа без кондиционера, и меняется в зависимости от типа кондиционера и метода его навески;

** Шкафы ШКУ.Н-Н-1-42.13** заказные изделия. Возможная глубина данных изделий от 1300 мм до 1800 мм. Ширина 800мм. Остальные размеры и веса уточняются при заказе.

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА

Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

Отгрузка и перевозка шкафа возможна только в вертикальном положении. В противном случае производитель не несет ответственности за сохранение геометрии и класса защиты шкафа!!

Публикуемые цены на полностью укомплектованный шкаф!

Напольные шкафы серии ШКУ.Н-Н-х отличаются от настенных шкафов ШКУ.Н-П-х наличием цоколя. В навесных шкафах ШКУ.Н-П-х он отсутствует.

БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ.Н-Н-1-х

Наименование

Базовая характеристика

Количество

19 дюймовые направляющие

На высоту шкафа в U (юнит)

4шт

Блок вентиляции в крышу состоит из:

вентилятор с подачей воздуха, 140 м3/час

4 шт для шкафов 6-24U

6 шт для шкафов 33-42U

Сменный фильтр на вентиляцию (жабры)

Фильтрующий материал ФТ-100-G2
Класс очистки G2 по EN 779.

1 шт. посадочное место (320х433 мм)

Шина заземления

8 точек заземления. медная

1 шт

Термостат

2 шт

Датчик открытия двери

Тип: ИО 102-16/2

1 шт

Нагреватель

Трехрежимный 150/250/400Вт

1 шт

Блок освещения

1 шт

Замок на дверь

1 шт

Цоколь с дверцей

высота цоколя 200мм

1 шт

Комплект ключей

2 шт

Набор кабельных вводов варианты:

сальник-ввод D32-37

сальник-ввод D25-27

сальник-ввод D20-22

6шт

6шт

8шт

Паспорт на шкаф

1 шт



ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ

·      Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.
·      Блок вытяжных вентиляторов.
·      Термостаты 2 шт.
·      Напряжение питания климатической системы ~220в.
·      При температуре внешней среды от -5 до -45оС работает отопитель (печь).
·      При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.
·      При температуре внешней среды от +20 до +50оС работает вентилятор.

Возможно:
 - покраска ПАРТИИ шкафов в любой цвет из палитры RAL, и нанесение слоя защитного лака.
 - частичная установка 19" направляющих и монтажной панели.
 - увеличение грузоподъемности шкафа до 1600кг.
 - дополнительная задняя дверь.

Кондиционеры, используемые в базовых моделях шкафов ШКУ.
Геометрические размеры и совместимость.

Мощность кондиционера, кВт

габариты

Совместимость с базовыми моделями шкафов

0,5 и 0,8кВт

310х570х280

24U, 33U, 42U

1,0 и 1,5кВт

400х950х300

33U, 42U

2,0 и 2,5 кВт

400х1580х330

-

0,5 и 0,8 кВт малогабаритный

500х500х265

18U, 24U, 33U, 42U

1,0 и 1,5 кВт малогабаритный

560х610х265

24U, 33U, 42U



Рекомендованная розничная цена
312 900 ₽
Заказать продукт
Модельный ряд
