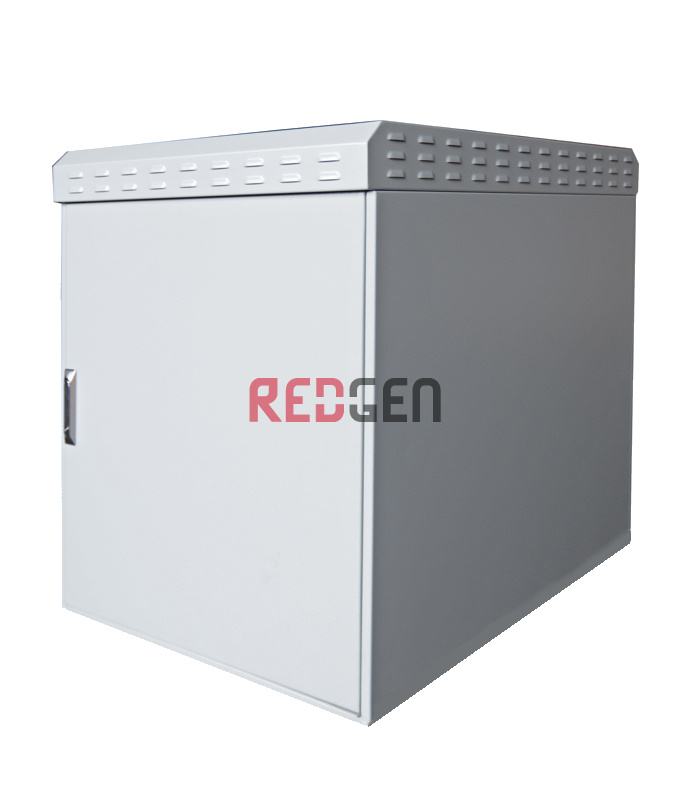

Шкаф климатический напольный 18U 600х600, укомплектованный, Н-1

Артикул
ШКУ-Н-1-18.6
Производитель
ReDGen
Серия
Н-1
Каркас
Цельносварной
Материал изготовления
сталь х/к 08ПС ГОСТ 16523-97 толщиной 1-2 мм.
Климатическое исполнение
УХЛ 1 по ГОСТ 15150.
Теплоизолятор
Фольгированный, толщиной 10мм
Фильтрующий элемент
ФТ-100-G2 Класс очистки G2 по EN 779.
Конвекция
нет
Высота U/внешняя/внутренняя/рабочая U/мм
18/1040/906/810
Ширина внешняя/внутренняя мм
800/780
Глубина внешняя/внутренняя/рабочая, мм
790/740/560
Размеры дверного проема высота/ширина мм
815х630
Объем упаковки, м3
0.75
Грузоподъемность/Вес, кг
600/72
Габариты ШхГхВ, мм
650х790х1190
Температура эксплуатации
-40С до +50С
Штатный нагреватель
3-х режимный 150/250/400Вт
Охлаждение
Вентилятор с подачей воздуха 140м3/час 4 штуки
Термостат
есть 2 шт.
Датчик открытия двери
есть
Мощность штатной системы обдува, Вт
нет
Цвет
серый RAL7035
Поставляется
В собранном виде на паллете
Степень защиты
IP54-55
Рекомендованная розничная цена
121 432.50 ₽
Заказать продукт
Описание
Комплект поставки
Варианты доработок

Шкаф климатический напольный 18U 600х600, ШКУ-Н-1-18.6

Серия ШКУ-х-1 - начальная серия уличных утепленных шкафов IP54-55, IP65 с фольгированным утеплителем толщиной 10мм, изготовленных в уличном исполнении (outdoor). В состав серии входят модели:
  1. ШКУ-П-1 навесные шкафы с классом защиты IP54-55;
  2. ШКУ-П-1.65 навесные шкафы с классом защиты IP65;
  3. ШКУ-Н-1 напольные шкафы с классом защиты IP54-55;
  4. ШКУ-Н-1.65 напольные шкафы с классом защиты IP65;
  5. ШКУ.Н-П-1 навесные шкафы в корпусе из нержавеющей стали с классом защиты IP54-55;
  6. ШКУ.Н-П-1.65 навесные шкафы в корпусе из нержавеющей стали с классом защиты IP65;
  7. ШКУ.Н-Н-1 напольные шкафы в корпусе из нержавеющей стали с классом защиты IP54-55;
  8. ШКУ.Н-Н-1.65 напольные шкафы в корпусе из нержавеющей стали с классом защиты IP65.

  9.     Шкафы являются антивандальными и защищают установленное в них оборудование от вандалов и мародеров.

ОБЛАСТЬ ПРИМЕНЕНИЯ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ.

Шкаф настенный уличный климатический ШКУ-Н-1-х телекоммуникационный серверный термошкаф (термоящик) общего назначения . Наличие утеплителя и нагревателя с термореле, позволяет поддерживать внутри климатического шкафа свой микроклимат. Класс защиты шкафов не менее IP54.
Климатические шкафы применяются как:
· уличные серверные шкафы для размещения промышленных компьютеров и активного коммутационного оборудования.
· уличные шкафы для хабов видеонаблюдения.
· уличные шкафы управления.
· уличные шкафы коммутации.
· шкафы сбора и предобработки любых цифровых и аналоговых данных с передачей их по проводным и беспроводным каналам связи.
· для различных приложений (специальных, связных, военных..).

Уличные шкафы климатические выпускаются:
- с 19 " направляющими уличные серверные шкафы.
- с монтажной панелью - электромонтажные уличные шкафы.
- смешанная комплектовка - часть шкафа с 19" направляющими, часть с монтажной панелью.
- могут комплектоваться кондиционерами и системами климат - контроля.
- корпус шкафа может быть изготовлен из нержавеющей стали.

Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +50°С.

Параметры и особенности конструкции шкафа серии ШКУ-Н-1:

материал изготовления шкафа сталь 08ПС                                      толщина 1,5мм
цоколь с дверцей                                                                                 высота 200мм
сварной каркас                                                                                    сталь толщина 1,5-2мм
утеплитель, фольгированный                                                             толщина 10мм
теплопроводность теплоизолятора                                                   0,034 Вт/мКельвин
вентиляция                                                                                            есть
фильтрующий элемент                                                                        ФТ-100-G2
класс очистки фильтра                                                                        G2 по EN 779
климатическое исполнение                                                                УХЛ 1 по ГОСТ 15150
класс защиты                                                                                        IP55
грузоподъемность                                                                                до 600кг, (до 1500кг дополнительная опция)
внутреннее пространство                                                                    19” стойка или монтажная панель
цвет корпуса                                                                                          RAL7035 базовый, RAL 9005 под заказ
упаковка и отгрузка                                                                              1 место, картонная коробка на поддоне

Конструктив шкафа:

Конструкция шкафа цельносварная рамная  сталь марки 08ПС толщиной 1,5 - 2мм.
Утеплитель: фольгированый типа «пенофол», толщиной 10мм. Внутренняя поверхность шкафа покрыта теплоизоляционным материалом.
Дверь: цельнометаллическая глухая сейфовая, сталь марки 08ПС 1,5 - 2мм. Угол открытия двери: 110 градусов, установлены ограничители открытия; Оснащена ригельным замком повышенной надежности с наличием тяг запирания и поворотной ручкой. Наличие уплотнителя по периметру для обеспечения плотности закрывания, теплоизоляции и IP защиты. Во фронтовой нижней части двери находятся «жабры» приточной пассивной вентиляции с пылезащитой, оборудованные сменным фильтром.
Задняя стенка корпуса: сталь марки 08ПС толщиной 1,5 – 2 мм, утеплена, в комплекте кронштейны крепления к стене.
Дно шкафа: сталь марки 08ПС толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных вводов манжетного типа 4 шт. (d = 27 мм), кронштейнов для установки монтажных профилей.
Крыша: сталь толщиной 1,5 – 2 мм, наличие утеплителя, отверстия для установки вентиляторного блока, кронштейнов для установки монтажных профилей. Для удобства монтажа оснащена рым болтами. Крыша шкафа закрыта фальшь крышей. Фальшь крыша - съемная, трапециевидной формы, сталь толщиной марки 08ПС 1,5 мм, наличие воздуховодов вытяжной вентиляции.
Цоколь: сталь толщиной 1.5мм. Оборудован дверцей с замком. Высота цоколя 200мм.
Покраска: ударопрочная полимерно-порошковая, устойчивая к воздействиям внешней среды, цвет светло - серый (RAL 7035, тип шагрень) или черный (по запросу) (RAL 9005, тип шагрень). Возможна покраска ПАРТИИ шкафов в любой цвет из палитры RAL, и/или нанесение защитного слоя лака.

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАПОЛЬНЫХ ШКАФОВ ШКУ-Н-1-х

артикул

типоразмер

высота

внутрен. высота, мм

рабочая высота,    U / мм

внешняя глубина, мм

внутрен. глубина, мм

рабочая глубина (макс), мм

размеры дверного проема, ВхШ, мм

Объем, м.куб.

 вес, кг

ШКУ-Н-1-12.6

 12U 600x600

 923  640  12 / 550

790

740

560

 550х630

0,58

61

ШКУ-Н-1-12.8*

 12U 600x800

923

640

12 / 550

990

940

760

550х630

0,73

66

ШКУ-Н-1-12.9

 12U 600x900

 923  640  12 / 550

1090

1040

860

550х630

0,8

71

ШКУ-Н-1-15.6

 15U 600x600

 1057  773  15 / 667

790

740

560

 667х630

0,67

67

ШКУ-Н-1-15.8*

 15U 600x800

1057

773

15 / 667

990

940

760

667х630

0,84

73

ШКУ-Н-1-15.9

 15U 600x900

 1057  773  15 / 667

1090

1040

860

 667х630

0,92

78

ШКУ-Н-1-18.6

 18U 600x600

 1190  906  18 / 810

790

740

560

 815х630

0,75

83

ШКУ-Н-1-18.8*

 18U 600x800

1190

906

18 / 810

990

940

760

815х630

0,94

92

ШКУ-Н-1-18.9

 18U 600x900

 1190  906  18 / 810

1090

1040

860

 815х630

1,04

101

ШКУ-Н-1-24.6

 24U 600x600

 1457  1173  24 / 1080

790

740

560

 1080х630

0,92

101

ШКУ-Н-1-24.8*

 24U 600x800

1457

1173

24 / 1080

990

940

760

1080х630

1,15

108

ШКУ-Н-1-24.9

 24U 600x900

 1457  1173  24 / 1080

1090

1040

860

 1080х630

1,27

113

ШКУ-Н-1-33.6

 33U 600x600

 1857  1573  33 /  1480

790

740

560

 1480х630

1,17

117

ШКУ-Н-1-33.8*

 33U 600x800

1857

1573

33 /  1480

990

940

760

1480х630

1,47

124

ШКУ-Н-1-33.9

 33U 600x900

 1857 1573  33 /  1480

1090

1040

860

1480х630

1,62

129

ШКУ-Н-1-42.6

 42U 600x600

 2257  1973  42 / 1880

790

740

560

 1880х630

1,43

133

ШКУ-Н-1-42.8*

 42U 600x800

2257

1973

42 / 1880

990

940

760

1880х630

1,79

140

ШКУ-Н-1-42.9

42U 600x900

 2257  1873  42 / 1880

1090

1040

860

 1880х630

1,97

145

ШКУ-Н-1-42.13**

42U 800x1300-1800**

2250**

1950**

42 / 1880

1300**

**

**

 1880х630

**

**


* красным цветом выделены устаревшие модели, которые не выпускаются.

**примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина (внешняя, внутренняя) - указана на версию шкафа без кондиционера, может меняться в зависимости от типа кондиционера и метода его навески;
- во внешнем габарите шкафа учитывается цоколь высотой 200мм;
- грузоподъемность шкафа (600кг) можно увеличить до 1600кг, путем приобретения дополнительных подпорных элементов;

*** Шкафы ШКУ-Н-1-42.13** заказные изделия. Возможная глубина данных изделий от 1300 мм до 1800 мм. Ширина 800мм. Остальные размеры и веса уточняются при заказе.

****Производитель оставляет за собой право вносить изменения в конструкцию шкафа. Внешние масса-габаритные характеристики шкафов могут меняться. Неизменными остаются рабочие размеры и грузоподъемность!

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА

Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.
Отгрузка и перевозка шкафа возможна только в вертикальном положении. В противном случае производитель не несет ответственности за сохранение геометрии и класса защиты шкафа!!
Публикуемые цены на полностью укомплектованный шкаф!

Напольные шкафы серии ШКУ-Н-х отличаются от настенных шкафов ШКУ-П-х наличием цоколя. В навесных шкафах ШКУ-П-х он отсутствует.

БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-Н-1-х

Наименование

Базовая характеристика

Количество

19 дюймовые направляющие

На высоту шкафа в U (юнит)

4шт

Блок вентиляции в крышу состоит из:

вентилятор с подачей воздуха, 140 м3/час

4 шт для шкафов 6-24U

6 шт для шкафов 33-42U

Сменный фильтр на вентиляцию (жабры)

Фильтрующий материал ФТ-100-G2
Класс очистки G2 по EN 779.

1 шт. посадочное место (320х433 мм)

Шина заземления

8 точек заземления. медная

1 шт

Термостат

2 шт

Датчик открытия двери

Тип: ИО 102-16/2

1 шт

Нагреватель

Трехрежимный 150/250/400Вт

1 шт

Блок освещения

1 шт

Замок на дверь

1 шт

Цоколь с дверцей

высота цоколя 200мм

1 шт

Комплект ключей

2 шт

Набор кабельных вводов варианты:

сальник-ввод D32-37

сальник-ввод D25-27

сальник-ввод D20-22

6шт

6шт

8шт

Паспорт на шкаф

1 шт



 ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ

·      Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.
·      Блок вытяжных вентиляторов.
·      Термостаты 2 шт.
·      Напряжение питания климатической системы ~220в.
·      При температуре внешней среды от -5 до -45оС работает отопитель (печь).
·      При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.
·      При температуре внешней среды от +20 до +50оС работает вентилятор.

Возможно:
 - покраска ПАРТИИ шкафов в любой цвет из палитры RAL, и нанесение слоя защитного лака.
 - частичная установка 19" направляющих и монтажной панели.
 - увеличение грузоподъемности шкафа до 1600кг.

Кондиционеры, используемые в базовых моделях шкафов ШКУ.
Геометрические размеры и совместимость.

Мощность кондиционера, кВт

габариты

Совместимость с базовыми моделями шкафов

0,5 и 0,8кВт

310х570х280

24U, 33U, 42U

1,0 и 1,5кВт

400х950х300

33U, 42U

2,0 и 2,5 кВт

400х1580х330

-

0,5 и 0,8 кВт малогабаритный

500х500х265

18U, 24U, 33U, 42U

1,0 и 1,5 кВт малогабаритный

560х610х265

24U, 33U, 42U
