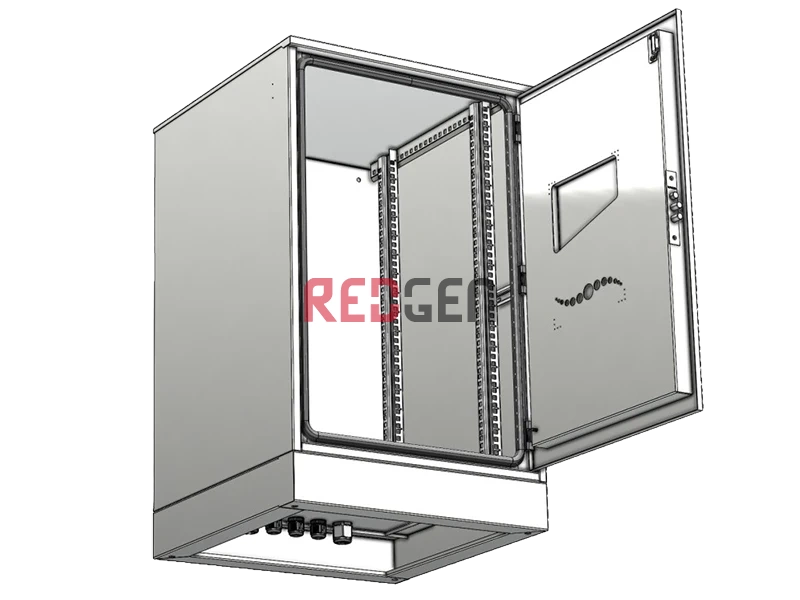

Шкаф Телекоммуникационный антивандальный 19'' напольный 32U 600х600 цвет серый ШТК-32.600-М-А (серия ШТК-А)
Телекоммуникационный антивандальный шкаф серии ШТК-А торговой марки ReDGeN, отечественного производства, разработан для безопасного размещения и эксплуатации оборудования в условиях свободного доступа. Идеально подходит для установки в общественных местах, таких как холлы, чердаки, подвалы и другие помещения, требующие защиты оборудования от механических повреждений и несанкционированного доступа.
Основные характеристики
Соответствие стандартам: Шкафы отвечают требованиям ГОСТ 28601.2-90 и имеют климатическое исполнение УХЛ 1 по ГОСТ 15150. Прочная конструкция: Корпус шкафа выполнен из листового металла толщиной 1,5 мм, обеспечивающего высокую устойчивость к физическим воздействиям. Конструкция усилена сварной рамкой, придающей дополнительную жесткость и долговечность.
Антивандальная защита: Утопленная в корпус дверь усложняет несанкционированное вскрытие шкафа. Система запирания включает трехточечные замки сувальдного типа, которые надежно защищают содержимое от постороннего вмешательства.
Внутренние компоненты: Вертикальные 19-дюймовые направляющие (две пары) позволяют легко устанавливать и регулировать положение оборудования. Также доступна опция установки монтажных панелей и перфорированных кронштейнов.
Климатическая устойчивость: Шкаф рассчитан на работу в диапазоне температур от +5°C до +40°C и относительную влажность до 80% (класс защиты IP31).
Грузоподъёмность: До 600 кг, что делает шкаф пригодным для установки тяжелых телекоммуникационных устройств.
Внимание!
ОКБ ReDGeN настоятельно не рекомендует размещать прецизионное оборудование, требующее строго определенного температурного режима для своей работы, в антивандальных шкафах вне помещений. Данные шкафы не оборудованы теплоизоляционным слоем, и установка в них нагревательных элементов, кондиционеров или систем климат-контроля будет неэффективной и приведет к значительным затратам энергии. Для поддержания оптимальной рабочей температуры (+5...+30°C) потребуется значительное количество ресурсов. Если планируется размещение прецизионного оборудования вне помещений, ОКБ ReDGeN рекомендует использовать уличные климатические шкафы серии ШКУ-Н. Эти шкафы оснащены теплоизоляционными материалами и поддерживают установку обогревателей, кондиционеров и систем климат-контроля, что обеспечит оптимальную среду для работы чувствительного оборудования. Возможность адаптации серийных моделей под конкретные нужды клиента.
Преимущества
Высокий уровень защиты от вандализма и несанкционированного доступа.
Универсальность применения благодаря широкому выбору размеров и комплектации.
Надежность и долговечность, обеспечиваемые качеством используемых материалов и конструктивных решений.
Соответствие российским стандартам сертификации и наличие паспорта изделия.
Области применения
Холлы, общественные зоны, технические помещения. Чердаки, подвалы, склады.
Любые объекты, где требуется высокая степень защиты оборудования.
Шкаф имеет сварную конструкцию и поставляется в собранном виде.
|
№
|
Наименование
|
ШТК-32.600-М-А
|
|
1
|
Высота, мм
|
1480
|
|
2
|
Высота, (Unit)
|
32
|
|
3
|
Ширина
|
600
|
|
4
|
Глубина, мм
|
600
|
|
5
|
Рабочая глубина, мм
|
500
|
|
6
|
Грузоподьемность, кг
|
600
|
|
7
|
Вес
|
67
|
|
8
|
Объём упаковки, м³
|
0.54
|
|
9
|
Упаковка
|
Картон
|
Комплектность поставки шкафов ШТК-А.
|
№
|
Наименование
|
Кол-во, штук
|
|
|
1
|
Сварной корпус
|
1
|
|
|
2
|
Дверь распашная
|
1
|
|
3
|
Вертикальные профили 19"
|
4
|
|
4
|
Замок с комплектом ключей
|
1
|
|
5
|
Карман для документов (А4)
|
4
|
|
6
|
DIN - рейка
|
1
|
|
7
|
Датчик открытия "геркон" (приобретается отдельно)
|
1
|
|
8
|
Заглушки (Ступенчатый сальник Ø30мм)
|
4 - 8
|
|
9
|
Винтовые регулируемые опоры (ножки)
|
4
|

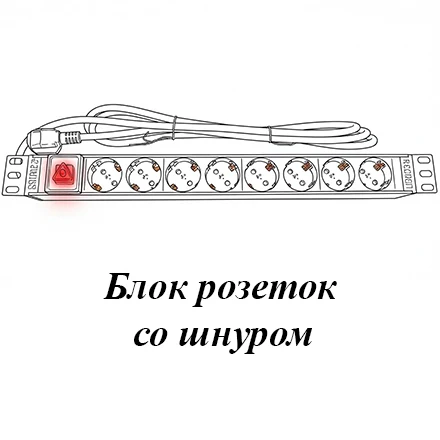

В комплектацию напольных антивандальных шкафов могут входить дополнительные аксессуары: вводно-распределительные устройства ВРУ (электротехнические блоки) с DIN-рейкой, полки, шины и провода заземления, крепежные элементы, блоки розеток, блоки вентиляторов, органайзеры, кронштейны и прочее. Часто устанавливаются датчики открытия двери.
На антивандальные шкафы серии

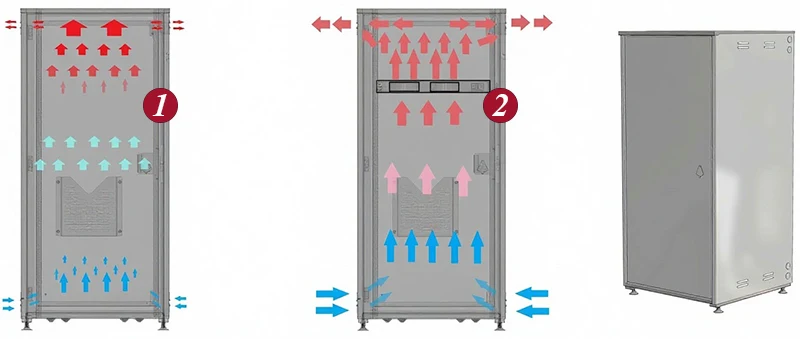

ШТК-М-А, кондиционеры не устанавливаются. Данная серия поддерживает только установку модулей охлаждения на 19 дюймовые направляющие. Ниже на картинке под цифрой
1 показана естественная циркуляция воздуха, под цифрой
2 показана циркуляция воздуха при установке 1U (юнитового) модуля охлаждения.
Подготовка антивандального шкафа
ReDGeN серии
ШТК-М-А к установке модуля охлаждения 1U
|
Позиции для установки модуля охлаждения в Антивандальный шкаф серии: ШТК-М-А
|
|
|
|
|
|
|
|
|
|
|
|
|
Антивандальные шкафы серии
ШТК-М-А от отечественного производителя
ReDGeN предназначены для защиты оборудования в местах общего доступа. Однако даже самый прочный металлический корпус не спасет серверы и коммутаторы от перегрева, если внутри нарушена циркуляция воздуха.

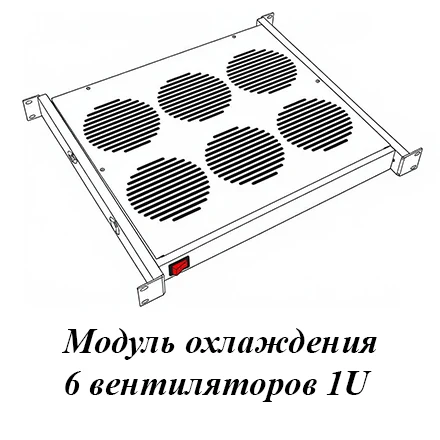

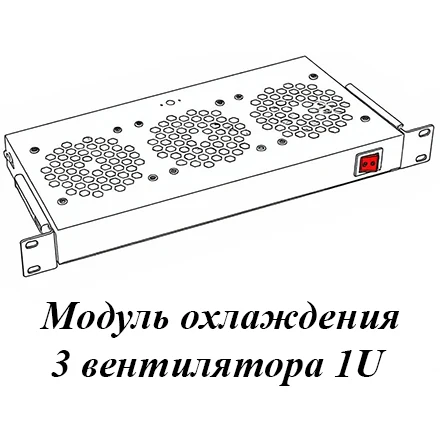

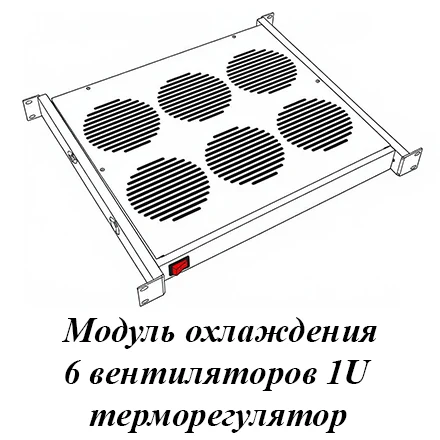

Установка вентиляторного модуля высотой 1U (на 3 или 6 вентиляторов) — эффективный способ принудительного охлаждения. Но чтобы система работала на 100% своей мощности, шкаф необходимо правильно подготовить. Главная задача — убрать препятствия на пути воздушного потока.
Этап 1. Организация кабельного хозяйства (самый важный этап)
В антивандальных шкафах
ШТК-М-А, установленных на чердаках, подвалах или в подъездах, часто скапливается большое количество кабелей. Если провода лежат хаотично, они превращаются в «стену», которая блокирует движение воздуха от перфорированной двери к воздухозаборникам оборудования.
|
Кабельные органайзеры для организации кабельной трассы в шкафу.
|
|
|
|
|
|
Что нужно сделать:
- Маркировка и аудит: Перед началом работ убедитесь, что все кабели промаркированы. Отсоедините и удалите все неиспользуемые (бесхозные) провода, оставшиеся от старого оборудования.
-
Разделение потоков: Силовые кабели (220В) и информационные линии (витая пара, оптика) не должны лежать в одном пучке вплотную. Это вызывает наводки и дополнительный нагрев. Разведите их по разным сторонам юнитового пространства (например, питание — по правой рейке, сеть — по левой).
-
Использование кабельных органайзеров:

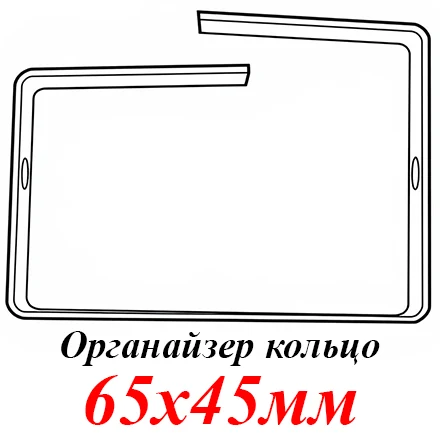

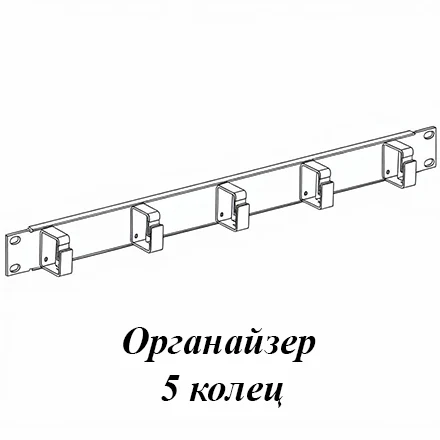

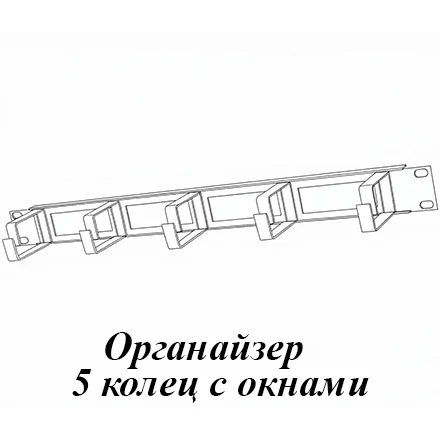

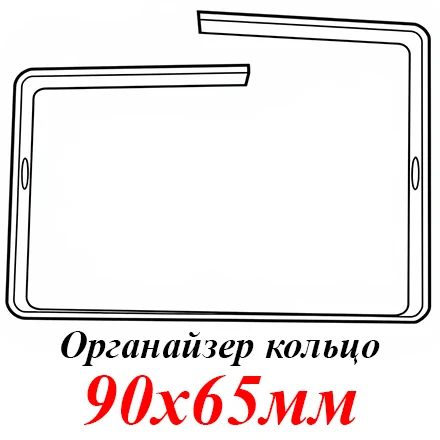

- Вертикальные органайзеры(органайзер кольцо): Установите вертикальные кабельные кольца по бокам 19-дюймовых профилей. Вся масса проводов должна уходить в них, а не свисать поперек шкафа. Это освободит центральную часть для свободного прохода воздуха.

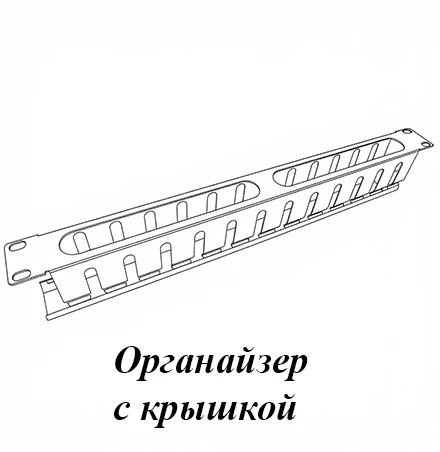

- Горизонтальные органайзеры: Установите органайзеры высотой 1U (без крышки или с крышкой) над коммутаторами и патч-панелями. Они предназначены для аккуратной укладки патч-кордов, чтобы они не перекрывали вентиляционные решетки на «носах» оборудования.
- Фиксация пучков: Внутри органайзеров и за монтажными профилями стяните провода в аккуратные пучки с помощью многоразовых стяжек-липучек (Velcro). Использование пластиковых нейлоновых стяжек нежелательно, так как пережатый кабель может выйти из строя, а для добавления нового провода придется перерезать всю стяжку.
Результат: После правильной укладки кабелей передняя и задняя части шкафа должны просматриваться «насквозь». Воздух, нагнетаемый вентиляторами, должен ударять прямо в верхнюю часть шкафа, а не в мотки проводов.
Этап 2. Подготовка места установки модуля 1U

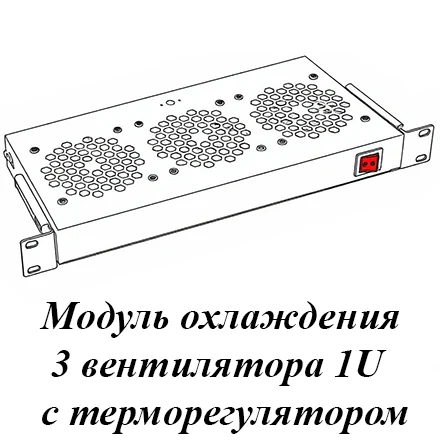

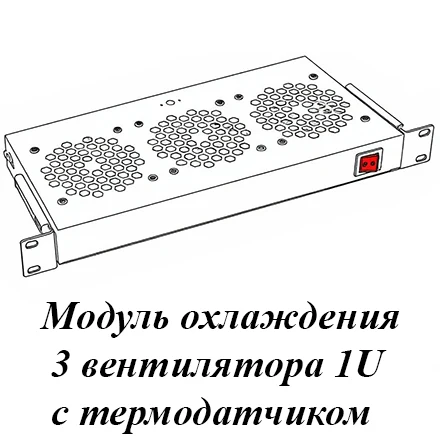

Модуль на 3 или 6 вентиляторов устанавливается в направляющие, как обычный сервер.
- Выбор юнита: Определите место установки. Обычно модуль ставят в самую верхнюю позицию (чтобы он работал на вытяжку) или непосредственно над самым горячим коммутатором (для точечного обдува).
- Очистка профиля: Убедитесь, что на выбранных юнитах нет лишних кабельных колец или старых креплений, которые помешают плотному прилеганию корпуса модуля к направляющим.
- Проверка глубины: Серия ШТК-М-А имеет достаточную глубину, но убедитесь, что установленный модуль не упрется в заднюю стенку или дверь. Для моделей на 6 вентиляторов требуется чуть больше пространства по глубине для забора воздуха, чем для модуля на 3-вентилятора.
Этап 3. Электрическая подготовка

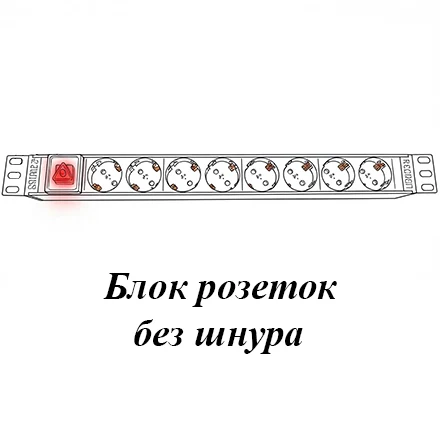

- Резерв мощности: Убедитесь, что ваш блок распределения питания (PDU) или ИБП имеет свободный разъем и запас по мощности для подключения модуля (разъем C14).
- Маршрутизация кабеля: Заранее продумайте, как пойдет провод питания. Он не должен попадать в лопасти вентиляторов или пережиматься при закрытии двери. Используйте штатные вводы в крыше или задней стенке шкафа.
Этап 4. Установка модуля ReDGeN
Закрепите модуль в направляющих с помощью четырех(восьми) винтов М6.

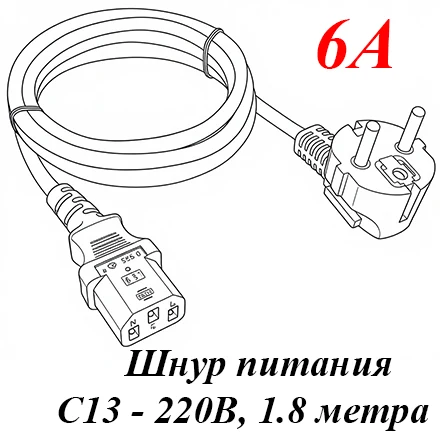

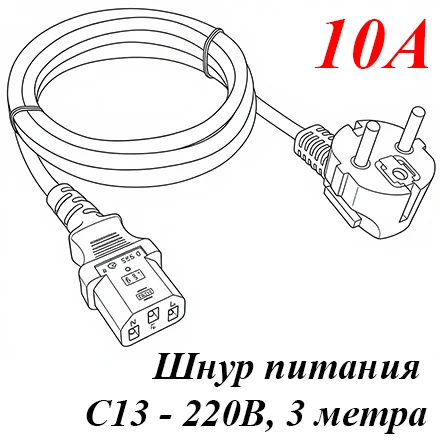

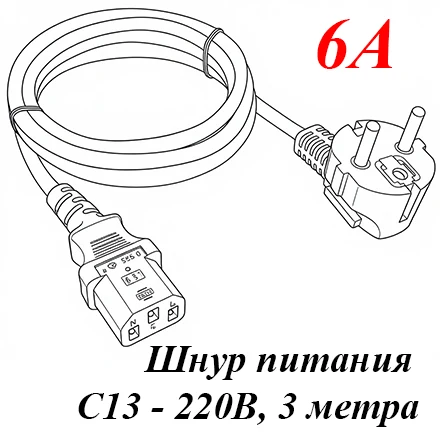

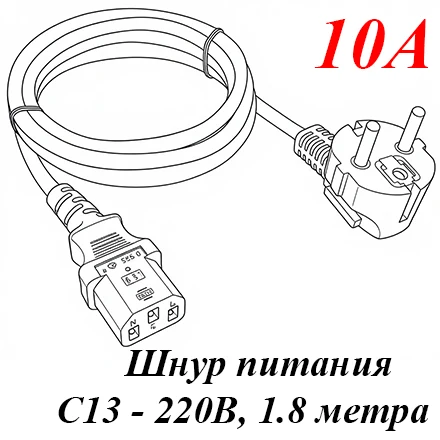

Подключите кабель питания.
Итог: Правильно подготовленный шкаф
ШТК-М-А с уложенными в органайзеры кабелями позволяет модулю охлаждения 1U работать в 2-3 раза эффективнее. Оборудование перестает перегреваться даже в летний зной, а срок службы вентиляторов самого модуля значительно увеличивается, так как им не приходится работать на максимальных оборотах, пытаясь «протолкнуть» воздух сквозь завалы проводов.
