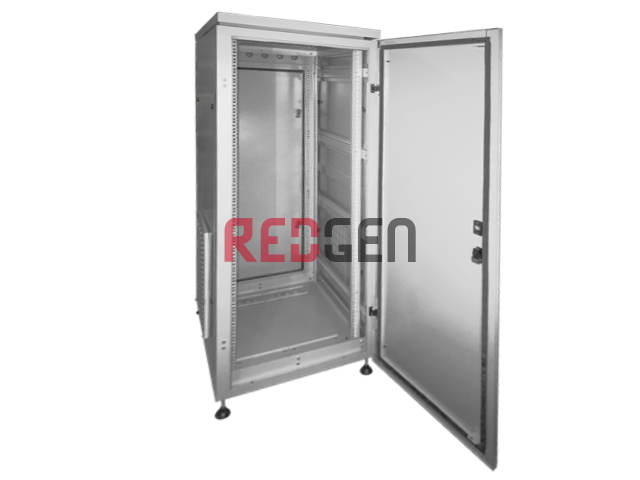

Шкаф пылевлагозащищенный 19'' напольный 24U 600х1000, дверь стекло

Артикул
ШТК-24.6.10-С-ПВЗ
Производитель
ReDGen
Серия
ШТК
Каркас
Разборный
Материал изготовления
08ПС ГОСТ 16523-97 х/к толщиной 1.2 мм.
Климатическое исполнение
УХЛ 4.2 по ГОСТ 15150-69
Цвет
Серый Ral 7035
Высота, U
24
Высота, мм
1235
Ширина, мм
600
Глубина, мм
1000
Полезная глубина
950
Грузоподьемность, кг
800
Нетто, кг
120
Температура использования С
от +5 до +40 С
Габариты упаковки (ШхГхВ) мм (Место 1)
1075х625х200
Габариты упаковки (ШхГхВ) мм (Место 2)
1205х625х250
Габариты упаковки (ШхГхВ) мм (Место 3)
1095х890х40
Объем упаковки
0.34 куба
Поставляется
В разобранном виде
Степень защиты IP
55
Рекомендованная розничная цена
109 350 ₽
Заказать продукт
Описание
Комплект поставки
Варианты доработок

Шкаф для промышленности 19" напольный IP55 24U 600х1000, дверь стекло

Серия ПВЗ - серия телекоммуникационных шкафов с классом защиты не менее IP54, предназначенных для размещения сетевого, и другого оборудования в промышленных условиях. Шкафы этой серии оснащены сменными фильтрами. Применяются в цехах, производствах, общих зонах: коридорах, чердаках, подвалах, в любых местах, где требуется защита оборудования и компьютеров от пыли и мелкодисперсного тумана.

Шкафы часто применяются в виде серверного шкафа для промышленных условий. Позволяют объединить несколько шкафов в один ряд. Возможна установка на общий цоколь. Шкаф с металлической дверью защищает оборудование от вандалов и мародёров.

ШТК-24.6.10-С-ПВЗ шкаф индустриальный со стеклянной дверью 24U 600ммх1000мм.

Особенности конструкции шкафа:

Рамная конструкция.

Пассивная вентиляция "жабры" изготовлена в крыше и задней стенке шкафа.

Возможна установка модулей активной вентиляции со сменными фильтрами на места пассивной вентиляции.


Базовая комплектацию шкафов ШТК-ПВЗ

- фильтр в заднюю стенку;

- фильтр в крышу;

- ввод-сальники 20, 32 и 37;

- 19-ти дюймовые направляющие 4-6 шт;

- 19-ти дюймовые направляющие для шкафов шириной 800 мм 4-6 шт.

Активные вентиляторные блоки в базовую комплектацию шкафа не входят и заказываются отдельно!


Технические характеристики настенных шкафов ШРН-ПВЗ-2C



Артикул

габариты, мм

объем, м3

масса, кг

ШТК-18.6.6-Х-ПВЗ

600х600х969

0.38

68

ШТК-18.6.8-Х-ПВЗ

600х800х969

0.48

70

ШТК-24.6.6-Х-ПВЗ

600х600х1235

0.48

87

ШТК-24.6.8-Х-ПВЗ

600х800х1235

0.62

97

ШТК-24.6.10-Х-ПВЗ

600х1000х1235

0.77

108

ШТК-24.8.8-Х-ПВЗ

800х800х1235

0.83

110

ШТК-24.8.10-Х-ПВЗ

800х1000х1235

1.14

120

ШТК-33.6.6-Х-ПВЗ

600х600х1635

0.62

103

ШТК-33.6.8-Х-ПВЗ

600х800х1635

0.82

115

ШТК-33.6.10-Х-ПВЗ

600х1000х1635

1.0

127

ШТК-33.8.8-Х-ПВЗ

800х800х1635

1.08

126

ШТК-33.8.10-Х-ПВЗ

800х1000х1635

1.34

145

ШТК-42.6.6-Х-ПВЗ

600х600х2035

0.77

119

ШТК-42.6.8-Х-ПВЗ

600х800х2035

1.0

133

ШТК-42.6.10-Х-ПВЗ

600х1000х2035

1.26

146

ШТК-42.8.8-Х-ПВЗ

800х800х2035

1.34

147

ШТК-42.8.10-Х-ПВЗ

800х1000х2035

1.66

152

ШТК-52.6.6-Х-ПВЗ

600х600х2480 0.89 135

ШТК-52.6.8-Х-ПВЗ

600х800х2480 1.19 149

ШТК-52.6.10-Х-ПВЗ

600х1000х2480 1.49 155

ШТК-52.8.8-Х-ПВЗ

800х800х2480 1.59  156

ШТК-52.8.10-Х-ПВЗ

800х1000х2480  1.98   195

Шкафы изготовлены в соответствии с требованиями ГОСТ 28601.2, климатическое исполнение - УХЛ 4.2 по ГОСТ 15150.

Шкафы предназначены для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +5ºС до +40ºС и относительной влажности окружающего воздуха – 80% при 25ºС.

Степень защиты – IP55 по ГОСТ 14254.

Шкаф пылевлагозащищенный 19'' напольный 24U 600х1000, дверь стекло ШТК-24.6.10-С-ПВЗ


Инструменты для сборки
Инструменты и компоненты, не входящие в комплект шкафа:
- уровень
- ключ рожковый или головка-трещотка на 10 мм
- ключ разводной от 10 до 20 мм – для регулировки ножек
- спец. инструмент для монтажа клетевых гаек
- отвертка плоская
- отвертка крестовая
- пластиковые хомуты
- лестница–стремянка 1,5 м

Поставляется в 3-х упаковках
Упаковка 1
 Позиция      Наименование      Количество
 1      Крыша в составе:
 - Основание крыши
 - Фильтр верхний
 - Панель крыши
 - Уплотнитель
     1
 2      Дно в составе:
 - Дно
 - Заглушка - 2 штуки
 - Кабельный ввод - 2 штуки
 - Сальник 20 - 2 штуки
 - Сальник 32 - 4 штуки
 - Сальник 37 - 2 штуки
 - Уплотнитель
     1
 3      Профиль      6 штук для шкафов 24U
8 штук для шкафов 33U и 42U
 4      Панель вентиляционная задней двери      1
 5      Фильтр задней двери      1 С уплотнителем
 6      Опора регулируемая М12      4
 7      Сальник 37 для задней рамки      6
 8      Замок боковой стенки      8
 9      Винт М6х12 (крест)      См.уп.лист
 10      Винт М6х25       4
 11      Гайка М6       См.уп.лист
 12      Гайка клетевая М6       См.уп.лист
 13      Шайба плоская 6       См.уп.лист
 14      Шайба пружинная 6      16
 15      Провод заземления 350 мм       См.уп.лист
 16      Провод заземления 650 мм       См.уп.лист
 17      Провод заземления 950 мм       См.уп.лист
 18      Уплотнитель D-образный       См.уп.лист
 19      Шайба зубчатая 6       38
 20      Винт М6х12 (внутр. шестигранник)       См.уп.лист
 21      Ключ шестигранный       1
 22      Герметик       1

Упаковка 2
 Позиция      Наименование  Количество
 1      Обшивка боковая       2

Упаковка 3
 Позиция     Наименование      Количество
     1      Рама передняя в составе:
 - Рама передняя
 - Винт М10х16  - 2 штуки
 - Заглушка пластиковая  - 4 штуки
 - Петля - 2 штуки
 - Упор для тяги - 4 штуки
     1
     2      Дверь передняя в составе:
 - Дверь передняя*
 - Замок
 - Тяга замка  - 2 штуки
 - Крепление тяги - 4 штуки
     1 (установлена на раму переднюю)
     3       Рама задняя в составе:
 - Рама задняя
 - Винт М10х16  - 2 штуки
 - Заглушка пластиковая  - 4 штуки
 - Петля - 2 штуки
 - Упор для тяги - 4 штуки
- Кожух
     1
     4       Дверь передняя в составе:
 - Дверь задняя
 - Замок
 - Тяга замка  - 2 штуки
 - Крепление тяги - 4 штуки
     1 (Установлена на раму заднюю)
     5      Органайзер      2
     6      Стойка монтажная      4 (Нанесение надписи ЮНИТЫ)
* Дверь передняя может быть цельнометаллическая или со стеклом
Возможно:
-поставка шкафа в собранном виде.
-установка упрощенного замка без тяг.
-поставка боковой стенки с фильтром.
-объединение шкафов в одну линию на общем цоколе.
-передняя стеклянная дверь из стеклопакета.
-установка кондиционера для осушения пространства внутри шкафа.
