Шкаф климатический уличный для телекоммуникационного оборудования навесной 6U 600x800, нержавеющая сталь AISI304, защита IP65, Артикул:ШКУ-Н-П-1.65-6.8

Шкаф климатический уличный для телекоммуникационного оборудования навесной 6U 600x800, нержавеющая сталь AISI304, защита IP65, Артикул:ШКУ-Н-П-1.65-6.8

Назначение и область применения Шкаф уличный настенный утеплённый модели ШКУ-Н-П-1.65 — это полностью российская разработка под торговой маркой ReDGeN. Изделие представляет собой специализированное решение для экстремальных условий эксплуатации, гарантирующее сохранность и стабильную работу телекоммуникационного оборудования в режиме 24/7. Благодаря использованию нержавеющей стали AISI 304, данная серия является оптимальным выбором для объектов с агрессивной средой: морских побережий, химических производств или станций водоподготовки.

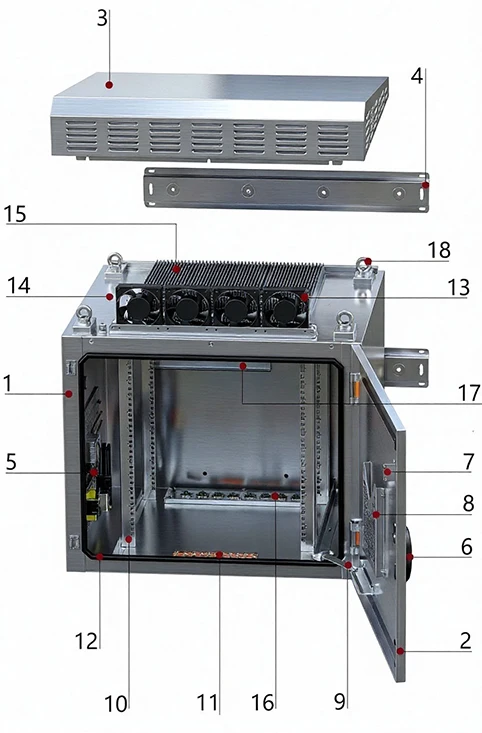

Инженерные особенности конструкции

• Корпус: Монолитная сварная капсула, выполненная из коррозионностойкой листовой нержавеющей стали марки AISI 304 толщиной от 1,5 мм. Применение данного материала исключает риск сквозной коррозии несущего каркаса на протяжении всего срока службы изделия.
• Термоизоляция: Внутренний контур защищен слоем негорючего фольгированного ППЭ изолона толщиной 10 мм. Изоляция предотвращает температурный шок электроники при перепадах внешних температур и блокирует выпадение конденсата на стенках корпуса.
• Внешняя отделка: Наружные поверхности обработаны полимерно-эпоксидной порошковой краской цвета RAL 7035 (светло-серый), нанесенной поверх нержавеющей стали для дополнительной защиты швов и эстетичного внешнего вида.
• Защита от осадков: Конструкция оснащена фальш-крышей со скосом 7 градусов, обеспечивающей эффективный сток дождевой воды и предотвращающей образование наледи на верхней панели.
• Герметичность: Степень защиты оболочки соответствует классу IP65 по стандартам МЭК-70-1, IEC60529 и ГОСТ 14254-96, что гарантирует полную защиту от пыли и струй воды.

Организация кабельного ввода и монтажа Ввод всех внешних линий осуществляется исключительно снизу через герметичную панель с уплотнительными сальниками, что полностью исключает попадание влаги внутрь шкафа. Монтаж производится путем подвешивания на капитальную вертикальную поверхность с использованием штатных профилей; опционально возможна установка кронштейнов для крепления к круглым опорам диаметром до 250 мм. Безопасность обеспечивается интегрированной системой заземления, объединяющей все металлические элементы корпуса под единый потенциал.

Доступ к оборудованию и безопасность Дверной проём утеплен тем же материалом ППЭ. Дверь распахивается на 110°, снабжена магнитоконтактным датчиком «Gerkon» для удаленного контроля доступа и запирается замком класса IP65 с нажимными тягами, которые обеспечивают равномерный прижим уплотнителя по всему периметру.

Принцип отвода тепла с оборудования в климатическом шкафу ReDGeN серии ШКУ-Н-П-1.65-6.6

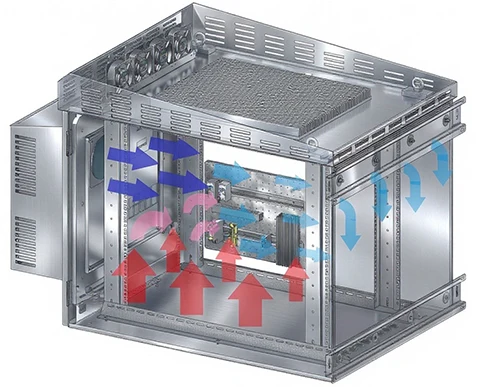

Базовая комплектация	С установленным кондиционером (Доп опция)
Отвод тепла в термошкафе отечественного производства со степенью защиты IP65 происходит методом конвекции, через радиатор, смонтированный в крыше шкафа и установленных модулей принудительного охлаждения (4 вентилятора мощностью 150 м3/час каждый). Эффективность охлаждения радиатора – 350 Вт. В случае, если в шкафу размещено оборудование с суммарным тепловыделением более 350 Вт, устанавливается кондиционер требуемой мощности (05-4,0 кВт) на передней двери шкафа.

Система жизнеобеспечения (климат-контроль) Автоматика поддерживает внутри корпуса рабочую температуру в диапазоне +5...+40 °C при наружных колебаниях от -40 °C до +50 °C.

• Базовое охлаждение: Реализовано за счет естественной конвекции, усиленной четырьмя осевыми вентиляторами мощностью 150 м³/ч каждый. Воздух проходит через массивный алюминиевый радиатор-теплообменник, расположенный на потолке под защитой фальш-крыши. Производительность пассивно-активного модуля составляет 350 Вт отведенного тепла.
• Принудительное охлаждение (опция): При тепловыделении установленного оборудования свыше 350 Вт требуется монтаж кондиционера. Установка кондиционера предусмотрена для моделей высотой от 12U и глубиной более 600 мм. Доступны решения на элементах Пельтье (0,2–0,4 кВт) или классические фреоновые блоки (0,8–1,5 кВт).
• Обогрев: Встроенная нагревательная печь (калорифер) с термостатом обеспечивает запуск оборудования при отрицательных температурах и защищает АКБ от замерзания. Логика управления исключает одновременную активацию систем нагрева и охлаждения.

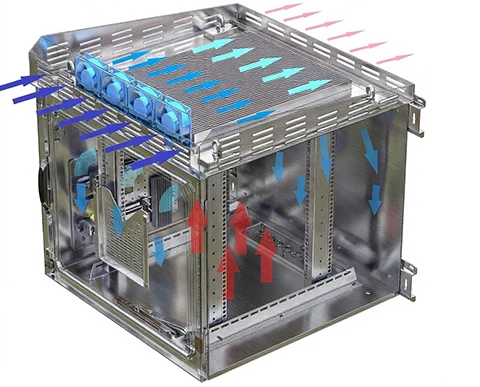

Отвод тепла (конфигурация без кондиционера) В стандартном исполнении теплоотвод реализуется следующим образом: горячий воздух от активного оборудования поднимается к потолочной зоне, где принудительно прогоняется четырьмя вентиляторами сквозь ламели алюминиевого радиатора. Эффективность данной схемы позволяет рассеивать до 350 Ватт тепловой энергии. Если суммарная мощность тепловыделения вашего оборудования превышает этот показатель, необходимо предусмотреть установку кондиционера.

Производитель оставляет за собой право вносить изменения в конструкцию шкафа. Внешние масса-габаритные характеристики изделий могут меняться. Неизменными остаются рабочие размеры полезного пространства и заявленная грузоподъемность!

НЕСТАНДАРТНЫЕ РЕШЕНИЯ

Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.
