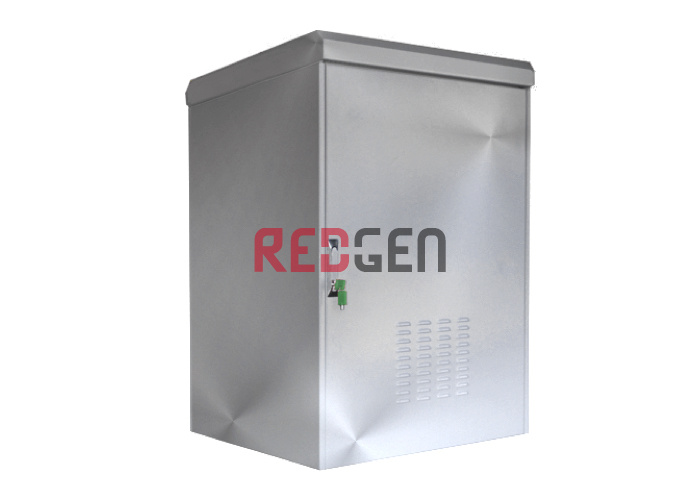

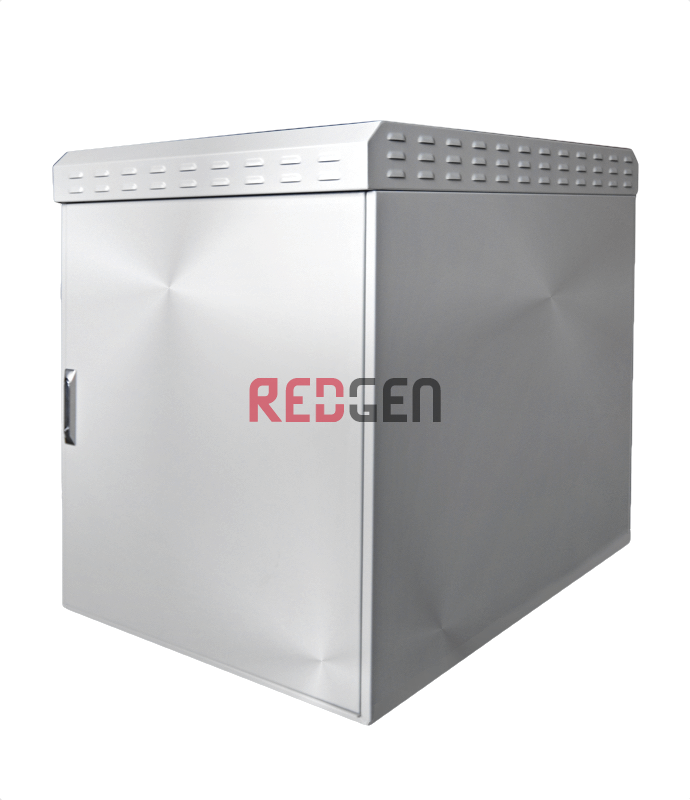

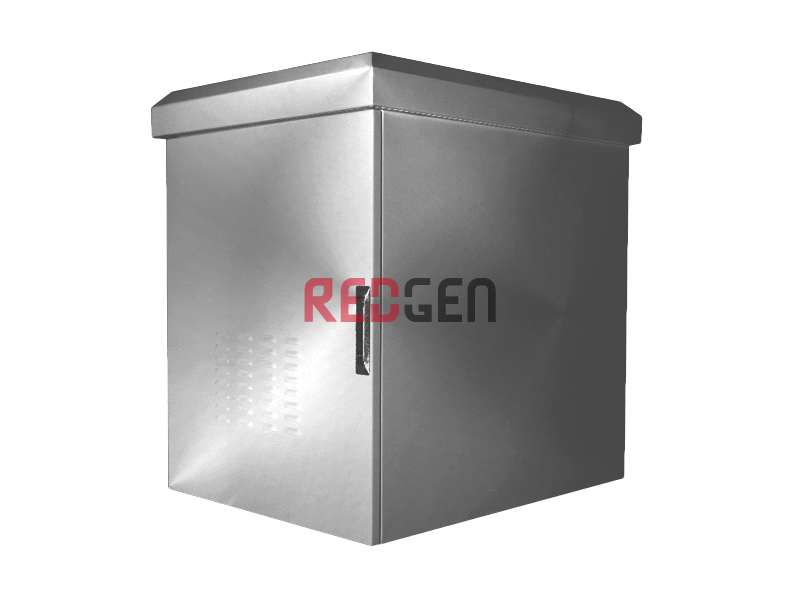

Шкаф климатический навесной 12U 600х600, укомплектованный, нержавеющая сталь, Н-П-1

ШКАФ ВСЕПОГОДНЫЙ В КОРПУСЕ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, НАВЕСНОЙ IP54-IP55 12U 600х600, ШКУ.Н-П-1-12.6

Особенности уличного настенного климатического термошкафа ШКУ.Н-П-1-12.6.

           Конструкция всепогодных уличных шкафов - металлический ящик из нержавеющей стали, оклеенный изнутри фольгированным утеплителем толщиной 10мм. Утеплитель обладает прекрасными теплоизолирующими свойствами. Конструкция шкафа при наличии климатической системы позволяет поддерживать температурные условия комфортные для работы оборудования. Наличие внутренних вентиляторов и печки для перемешивания воздуха во внутреннем пространстве шкафа, исключает возникновение мест выпадения конденсата и мест возникновения мостиков холода.

Конструктив шкафа:

• корпус - нержавеющая сталь AISI304 толщиной 1.5-2 мм.
• утеплитель фольгированный толщиной 10 мм.

   Особенности конструкции:

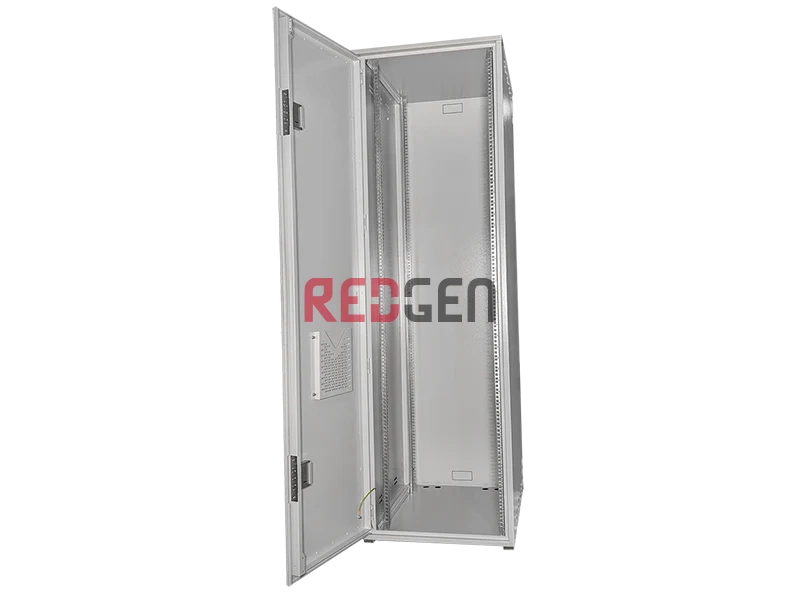

1. Рабочий отсек шкафа разработан для размещения в нём активного и/или коммутационного оборудования, которое имеет жесткие требования к климатическим условиям. Возможна установка как 19 " направляющих, так и монтажной панели; различных полок.
2. Цоколь нет. (Под заказ возможна поставка шкафа с цоколем, тогда это будет напольная модель ШКУ.Н-Н-1-х.)
3. Цвет шкафа. Наружный корпус не окрашен. Внутренние комплектующие полимерная порошковая краска RAL 7035 или не окрашеные . Для лучшей сохранности корпуса шкафа от условий агрессивной среды возможно покрытие его дополнительным слоем защитного лака и/или нанесения спецпокрытия.
4. Дверь шкафа с утеплителем снабжена замком с запиранием на две или три стороны. Замок соответствует классу защищенности 4 по ГОСТ 5089-2003. В зависимости от требований заказчика возможна поставка модели и с задней закрывающейся дверью.
5. Крыша шкафа утеплена и оснащена: рым-болтами, предусмотрены места для установки активных вентиляторов и противопыльных фильтров. Закрыта фальшкрышей с вентиляционными отверстиями.
6. Шкаф размещается на твердой опоре (столбе или стене). Может дополнительно комплектоваться комплектом крепления на столб.
7. Шкаф оснащён климатической системой. Штатная система контроля климата построена на базе печки с вентилятором и блоком наружных вентиляторов. Данной системой управляют 2 термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватель (термопечь с вентилятором) или внешние вентиляторы , т.о. при пониженной температуре воздуха включаются обогреватели, а при повышенной включается внешний вентилятор.
8. Возможна комплектация уличного напольного термошкафа - кондиционером с индивидуальным термостатом, системой климат-контроля и дистанционного мониторинга внутреннего состояния шкафа.
9. Шкаф настенный климатический устанавливается вне помещения - на улице, и имеет климатическое исполнение УХЛ 1 по ГОСТ 15150.

Возможно размещение термошкафа напольного внутри помещений.

• При размещение в шкафах ИБП и аккумуляторных батарей, которые выделяют водород при работе, требуется периодический продув шкафа. Без обязательного продува шкафа при открытии шкафа возможен взрыв!!!

*Возможно покрытие нержавеющей стали защитным лаком или спецсредством.

Шкаф размещается на стене используя штатные кронштейны из комплекта крепления, или крепится на опоре столбе - дополнительно заказывается комплект мачтового крепления.

Шкаф разработан для размещения в нём активного оборудования, которое имеет требования к климатическим условиям и оборудован климатической системой. Базовая система контроля климата построена на нагревателе воздуха и вытяжного блока вентилятора. Данной системой управляют два термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватели или вентилятор. При пониженной температуре воздуха включаются нагреватель, а при повышенной включается вентилятор.

По требованию заказчика возможна установка кондиционера (охладителя), со своим термостатом. (На некоторые модели, исходя из физических размеров шкафов).

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАВЕСНЫХ ШКАФОВ ШКУ.Н-П-1-х

артикул	типоразмер	внешняя высота, мм	внутрен. высота, мм	рабочая высота, U / мм	внешняя глубина, мм	внутрен. глубина, мм	рабочая глубина (макс), мм	размеры дверного проема, ВхШ, мм	Объем, м.куб.	вес, кг
ШКУ.Н-П-1-6.6	6U 600x600	456	370	6/280	790	740	560	280х630	0,29	36
*ШКУ.Н-П-1-6.8	6U 600x800	456	370	6 / 280	990	940	760	280х630	0,36	40
ШКУ.Н-П-1-6.9	6U 600x900	456	370	6 / 280	1090	1040	860	280х630	0,4	42
ШКУ.Н-П-1-9.6	9U 600x60	590	505	9/400;	790	740	560	414х630	0,37	42
*ШКУ.Н-П-1-9.8	9U 600x800	590	505	9 / 400	990	940	760	414х630	0,47	46
ШКУ.Н-П-1-9.9	9U 600x900	590	505	;9 / 400;	1090	1040	860	414х630	0,51	49
ШКУ.Н-П-1-12.6	12U 600x600	723	640	12 / 550	790	740	560	550х630	0,46	48
*ШКУ.Н-П-1-12.8	12U 600x800	723	640	12/550	990	940	760	550х630	0,57	52
ШКУ.Н-П-1-12.9	12U 600x900	723	640	12/550	1090	1040	860	550х630	0,63	59
ШКУ.Н-П-1-15.6	15U 600x600	857	773	15/667	790	740	560	683х630	0,54	53
*ШКУ.Н-П-1-15.8	15U 600x800	857	773	15/667	990	940	760	683х630	0,68	58
ШКУ.Н-П-1-15.9	15U 600x900	857	773	15/667	1090	1040	860	683х630	0,75	61
ШКУ.Н-П-1-18.6	18U 600x600	990	906	18/810	790	740	560	815х630	0,63	59
*ШКУ.Н-П-1-18.8	18U 600x800	990	906	18 / 810	990	940	760	815х630	0,78	63
ШКУ.Н-П-1-18.9	18U 600x900	990	906	18/810	1090	1040	860	815х630	0,86	67

*красным цветом выделены проектные модели шкафов, в новых проектах рекомендуется использовать шкафы серии ШКУ-П-х.9

- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина (внешняя, внутренняя) - указана на версию шкафа без кондиционера, может меняться в зависимости от типа кондиционера и метода его навески;
- грузоподъемность шкафа (60кг) можно увеличить до 160кг, путем приобретения дополнительных подпорных элементов;

***Производитель оставляет за собой право вносить изменения в конструкцию шкафа. Внешние масса-габаритные характеристики шкафов могут меняться. Неизменными остаются рабочие размеры и грузоподъемность!

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА.

Шкаф поставляется в сборе, укомплектованный оборудованием – в базовой комплектации или по спецификации заказчика – контроллером, датчиками, термостатами… Готов к эксплуатации. Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

Перевозка шкафа возможна только в заводской упаковке. Строго в вертикальном положении.
Складирование и перевозка шкафов в положении друг на друге не допустимо!

НЕСТАНДАРТНЫЕ РЕШЕНИЯ

Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.
