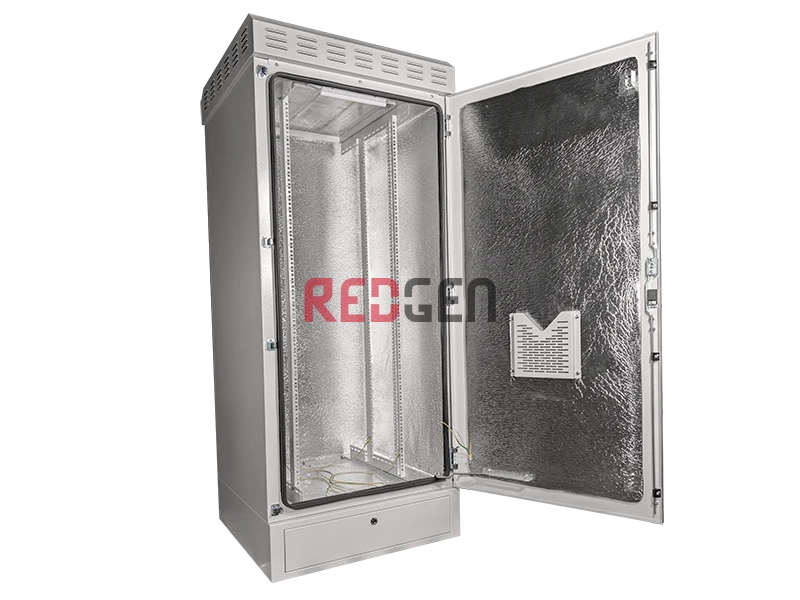

Телекоммуникационный уличный климатический шкаф, серии: ШКУ-Н-1.65, высотой 12U, 600х600, степень защиты IP65, для установки 19" дюймового монтажного оборудования, в комплекте система охлаждения и обогрева. (Шкаф климатический напольный IP65 12U 600х600, ШКУ-Н-1.65-12.6)
Серия ШКУ-Н-1.65, отечественного производства, разработана специально для защиты телекоммуникационного оборудования, размещаемого на открытых площадках. Такие шкафы способны поддерживать необходимые условия эксплуатации в любое время года, несмотря на влияние природных факторов и негативные погодные условия.
Почему выбирают серию ШКУ-Н-1.65
- Отечественное производство, срок изготовления от 3-х недель. - Высокие стандарты качества: продукция соответствует российским нормам и правилам эксплуатации оборудования вне помещений. - Эффективная изоляция: внутренние стены шкафа изготовлены из негорючего фольгированного ППЭ-изолона толщиной 10 мм, обеспечивающего сохранение комфортной температуры внутри шкафа. - Антивандальная конструкция: корпус изготавливается из оцинкованной стали толщиной не менее 1,5 мм, что придает изделию необходимую прочность и стойкость к механическим повреждениям. - Широкий диапазон рабочих температур: шкафы рассчитаны на эксплуатацию при температуре от -50°C до +50°C, обеспечивая сохранность оборудования в экстремальных условиях. - Удобство монтажа и обслуживания: удобное расположение дверей, позволяющее легко получать доступ к оборудованию для ремонта и диагностики. - Автономная система климат-контроля: шкаф оборудован автоматической системой поддержания необходимого теплового режима, что гарантирует постоянную готовность оборудования к эксплуатации.
Функциональные особенности:
- Автоматическое регулирование температуры с помощью сдвоенного термостата.
- Надёжная система обогрева с возможностью выбора одной из трёх мощностей: 200 Вт, 300 Вт или 400 Вт. (По умолчанию выставлена мощность обогрева 400Вт)
- Система охлаждения с алюминиевым радиатором и четырьмя вентиляторами, установленными в потолке шкафа. (4 вентилятора мощностью 150 м3/час каждый). Эффективность охлаждения радиатора – 350 Вт.) В случае, если в шкафу размещено оборудование с суммарным тепловыделением более 350 Вт, устанавливается кондиционер требуемой мощности (0.4-7,0 кВт) на передней двери шкафа.
- Возможность модернизации шкафа путем добавления второй двери для удобства обслуживания оборудования.
- Грузоподъёмность шкафа -700кг. Возможно изготовление шкафа усиленной конструкции, с толщиной стенок 2,0мм (1500кг).
- Простота установки кабельной разводки благодаря наличию специализированной панели ввода кабелей.
Применение
Идеальны для использования на объектах телекоммуникаций, транспортной инфраструктуры, сетей беспроводной связи и энергетических компаний. Подходит для установки активного и пассивного оборудования с ограниченными рабочими температурами.
Заключение
Телекоммуникационный уличный климатический шкаф серии ШКУ-Н-1.65 — это оптимальное решение для эффективного и долгосрочного размещения телекоммуникационного оборудования на открытых площадях. Высокая надежность, долговечность и функциональность делают этот продукт незаменимым инструментом для развития современных коммуникационных инфраструктур.
|
№
|
Наименование
|
Значение
|
|
|
1
|
Высота наружная, мм
|
1008
|
|
|
2
|
Высота внутренняя, мм
|
640
|
|
3
|
Рабочая высота, мм
|
534
|
|
4
|
Ширина наружная, мм
|
800
|
|
5
|
Ширина внутренняя, мм
|
775
|
|
6
|
Глубина наружная, мм
|
790
|
|
7
|
Глубина внутренняя, мм
|
740
|
|
8
|
Глубина рабочая, мм
|
650
|
|
9
|
Масса, кг
|
76
|
|
10
|
Объем упаковки, м3
|
1.10
|
Шкаф имеет сварную конструкцию и поставляется в собранном виде, на деревянном паллете.
|
№
|
Наименование
|
Кол-во
|
Изображение климатического шкафа серии ШКУ-Н-1.65
|
|
1
|
Корпус шкафа
|
1
|
|
|
2
|
Дверь утеплённая
|
1
|
|
3
|
Крыша шкафа вентилируемая
|
1
|
|
4
|
Цоколь со съёмными запираемыми люками
|
1
|
|
5
|
Монтажная панель с климатич. системой
|
1*
|
|
6
|
Дверной замок с ручкой
|
1
|
|
7
|
Датчик открытия двери "Геркон"
|
2
|
|
8
|
Карман для документов А4
|
1
|
|
9
|
Фиксатор открытия двери
|
1
|
|
10
|
Монтажный профиль 19"
|
4
|
|
11
|
Шина заземления (9 контактов)
|
1
|
|
12
|
Резиновый уплотнитель двери
|
1
|
|
13
|
Блок охлаждения радиатора
|
1
|
|
14
|
Клапан выравнивания давления
|
1
|
|
15
|
Алюминиевый радиатор охлаждения
|
1
|
|
16
|
Сальник кабельного ввода ø25мм
|
6
|
|
17
|
Кабельный ввод PG9
|
1
|
|
18
|
Панель освещения
|
1
|
|
19
|
Рым-болт М14 DIN580
|
4
|
*Монтажная панель с климатической системой:
|
№
|
Состав
|
Кол-во, шт
|
|
5.1
|
Автоматический выключатель
|
1
|
|
5.2
|
Вентилятор, (Возд. поток 161,5³/час), 88Вт; 220В.
|
4
|
|
5.3
|
Термостаты
|
2
|
|
5.4
|
Обогреватель, 220В 150/250/400Вт*
|
1
|
|
5.5
|
Шина заземления на DIN-рейку
|
1
|
По умолчанию на заводе-изготовителе, обогрев подключается по схеме 3, с мощьностью обогрева 400Вт. При необходимости можно изменить мощность на 300Вт (отсоединив красный провод схема 2), либо на 200Вт (отсоединив коричневый провод схема 1)
· Установка кондиционера для стабилизации температурного режима, кондиционер монтируется только на дверь шкафа;
· Покраска Партии шкафов (от 5-ти шкафов) в любой цвет из палитры RAL
и нанесение слоя защитного лака;
· Монтаж второй двери для удобного доступа к оборудованию при обслуживании. Возможно, после усиления конструкции;
· Усиление конструкции с увеличением толщины стенок до 2 мм, добавлением ребер жесткости в конструкцию, тем самым достигается грузоподъемность шкафа в 1500 кг;
· Кабельные вводы, корректировка расположения кабельных вводов в основании шкафа и диаметр сальников, установка сальников с защитой IP67-68;
· Установка 19” дюймовых направляющих и монтажной панели;
· Петли для опломбирования;
· Выполнение заказа из коррозионностойкого материала AISI 316 (корабельная сталь), продлевающего срок службы в экстремальных условиях эксплуатации;
· Кронштейн фиксации климатического шкафа к стене.
· Гравитационные шторки на вентиляцию.
· Установка датчиков: датчик пожарной безопасности, датчик влаги (гидростат), датчик учёта электроэнергии, датчик вибрации, и другие под потребности заказчика.
· Увеличение глубины шкафа до 1600мм, при увеличении шкафа на боковой части шкафа будет виден стык 2-х листов.
Электрическая схема климатической системы шкафа ШКУ-Н-1.65 без кондиционера с потолочным блоком вентиляции.
Электрическая схема климатической системы шкафа ШКУ-Н-1.65 c кондиционером.
При добавлении в базовую комплектацию климатического шкафа дополнительной двери, Электрические схемы дополняются второй панелью освещения и датчиком открытия двери.
Для установки климатического шкафа на объекте необходимо подготовить фундамент для установки шкафа.
|
* для шкафов 600мм
** для шкафов 800мм
*** для шкафов 900мм
|
Для разгрузочно - погрузочных работ при перемещения климатического шкафа, необходимо снять крышу и закрутить рым-болты входящие в базовый комплект поставки.
Внешний вид климатического шкафа серии ШКУ-Н-1.65 с установленным кондиционером (Кондиционер не входит в базовую комплектацию)
Ниже представлены варианты по заводской доработке климатического шкафа Опционально! (кондиционер для шкафа в базовую комплектацию не входит, приобретается отдельно, для монтажа кондиционера потребуется доработка шкафа вырез посадочного отверстия в двери шкафа, установка кондиционера на дверь шкафа и включение кондиционера в панель управления микро климатом шкафа, данные процедуры осуществляется на заводе изготовителе)
|
Модели отечественных кондиционеров совместимые с климатическим шкафом ШКУ-Н-1.65-12.6, при монтаже шкафа на кондиционер с уличной стороны он закрывается защитным антивандальным кожухом. Кондиционер вешается на дверь шкафа.
|
|
Термоэлектрический кондиционер (Пельтье) 200 Вт
|
Термоэлектрический кондиционер (Пельтье) 300 Вт
|
Термоэлектрический кондиционер (Пельтье) 200 Вт, 24 В, IP65
|
Термоэлектрический кондиционер (Пельтье) 300 Вт, 24 В, IP65
|
Термоэлектрический кондиционер (Пельтье) 200 Вт, 48 В, IP65
|
Термоэлектрический кондиционер (Пельтье) 300 Вт, 48 В, IP65
|
Термоэлектрический кондиционер (Пельтье) 200 Вт, 230 В, IP65
|
Термоэлектрический кондиционер (Пельтье) 300 Вт, 230 В, IP65
|
|
Термоэлектрический кондиционер (Пельтье) 400 Вт
|
|
Термоэлектрический кондиционер (Пельтье) 400 Вт, 24 В, IP65
|
Термоэлектрический кондиционер (Пельтье) 400 Вт, 48 В, IP65
|
