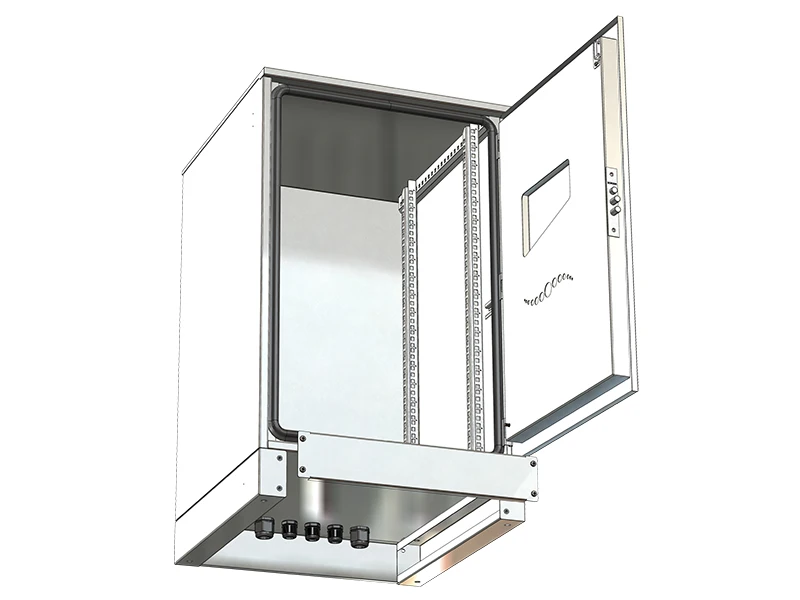

Шкаф телекоммуникационный антивандальный напольный 33U 600х800, цвет серый, IP65, цоколь 100 мм, Артикул: ШТК-33.800-М-А-IP65
Антивандальные (вандалоустойчивые) напольные шкафы серий ШТК-ХХ.ХХХ-М-А-IP65, выпускаемые отечественной торговой маркой ReDGeN, разработаны для надежного монтажа и размещения телекоммуникационного оборудования, аппаратуры стандартов 19” на направляющих или консолях.
Назначение и область применения:
Такие шкафы предназначены для установки в помещениях и на открытых площадках со свободным доступом — спортивных сооружениях, придомовых территориях, подъездах, подъездных площадях, лестничных клетках, холлах, чердаках, подвалах и аналогичных объектах. Основной задачей является исключение несанкционированного доступа к установленным устройствам без специального режущего инструмента.
Характеристики и возможности:
Антивандальная серия ШТК-ХХ.ХХХ-М-А-IP65 характеризуется высочайшим уровнем защиты от механических повреждений, загрязнений и влаги, подтвержденным классом защиты IP65 по международным стандартам (МЭК-70-1, IEC 6052, ГОСТ 14254-96, DIN 40050).
Особенность конструкции состоит в отсутствии теплоизоляционных слоев, что ограничивает возможность установки систем климат-контроля, отопителей и кондиционеров.
- Материалы: изготовлено из холоднокатаной стали ГОСТ 19904-90 толщиной 1,5 мм. Есть возможность изготовить шкаф из нержавеющих сталей марок AISI 316 («корабельная») и AISI 304 («пищевая»).
- Цоколь: высота 100 мм, оборудованный съемными панелями спереди и сзади, фиксируется разборным креплением изнутри.
- Максимальная нагрузка: до 800 кг при толщине стального листа 1,5 мм, до 1200 кг при утолщении до 2,0 мм.
- Заземление: предусматривает соединение всех металлических поверхностей под общим потенциалом, с наличием приварных штифтов заземления на корпусе и двери, соединённых гибкими проводниками.
- Покраска: поверхность покрыта порошково-полимерным эмалевым составом светло-серого цвета (RAL 7035), доступна дополнительная покраска или обработка лаком.
- Организация монтажа: два ряда направляющих с возможностью настройки глубины для установки оборудования 19”.
- Кабельный ввод: герметично организован через нижнюю часть цоколя, применимы кабельные вводы MG25/MG32, форма и число которых варьируются по требованию.
- Контроль давления: для стабилизации давления внутри шкафа применяется автоматический клапан, предотвращающий возникновение конденсата и развитие коррозии.
- Конструкция двери: скрытые петли, трехточечный замок высокого класса защиты, карман для документации формата А4 на внутренней стороне двери.
Антивандальные шкафы соответствуют техническим нормам, регламентированным Приказом Министерства информационных технологий и связи РФ №52 от 24 апреля 2006 г., зарегистрированного Министерством юстиции РФ (№7817 от 15 мая 2006 г.).
Шкаф имеет сварную конструкцию и поставляется в собранном виде.
|
№
|
Наименование
|
ШТК-33.800-М-А-IP65
|
|
1
|
Высота, мм
|
1630
|
|
2
|
Высота, (Unit)
|
33
|
|
3
|
Ширина
|
600
|
|
4
|
Глубина, мм
|
800
|
|
5
|
Рабочая глубина, мм
|
768
|
|
6
|
Грузоподъемность, кг
|
800
|
|
7
|
Вес
|
99
|
8
|
Материал изготовления
|
Листовая сталь, толщиной 1.5мм
|
|
9
|
Упаковка
|
Картон
|
Комплектность поставки шкафов ШТК-33.800-М-А-IP65.
|
№
|
Наименование
|
Кол-во, шт
|
|
|
1
|
Сварной корпус
|
1
|
|
|
2
|
Дверь распашная усиленная
|
1
|
|
3
|
Цоколь, высотой 100мм
|
1
|
|
4
|
Панель цоколя съёмная
|
2
|
|
5
|
Вертикальные профили 19"
|
4
|
|
6
|
DIN - рейка
|
1
|
|
7
|
Карман для документов (А4)
|
1
|
|
8
|
Датчик открытия "геркон" (приобретается отдельно)
|
1
|
|
9
|
Замок с комплектом ключей
|
1
|
|
10
|
Резиновый уплотнитель
|
1
|
|
11
|
Съёмная панель кабельного ввода
|
1
|
|
12
|
Герметичные кабельные вводы MG25/MG32
|
3/2
|
|
13
|
Клапан выравнивания давления
|
1
|
В комплектацию напольных антивандальных шкафов могут входить дополнительные аксессуары: вводно-распределительные устройства ВРУ (электротехнические блоки) с DIN-рейкой, полки, шины и провода заземления, крепежные элементы, блоки розеток, блоки вентиляторов, органайзеры, кронштейны и прочее. Часто устанавливаются датчики открытия двери.
Внимание Шкафы серии ШТК-ХХ.800-М-А-IP65, не имеют теплоизолирующего слоя (утеплителя), поэтому системы климат контроля, нагреватели и кондиционеры в них не ставятся!
- Покраска Партии шкафов (от 5-ти шкафов) в любой цвет из палитры RAL и нанесение слоя защитного лака;
- Усиление конструкции с увеличением толщины стенок до 2 мм, добавлением ребер жесткости в конструкцию, тем самым достигается грузоподъемность шкафа в 1200 кг;
- Кабельные вводы, корректировка расположения кабельных вводов в основании шкафа и изменение диаметра сальников;
- Установка 19” дюймовых направляющих и монтажной панели;
- Петли для опломбирования;
- Выполнение заказа из коррозионностойкого материала AISI 316 (корабельная сталь), продлевающего срок службы в экстремальных условиях эксплуатации;
- Выполнение заказа из коррозионностойкого материала AISI 304 (Пищевая промышленность);
- Кронштейн фиксации антивандального шкафа к стене;
- Изменение высоты цоколя шкафа;
- Установка датчиков: датчик открытия двери, датчик пожарной безопасности, датчик влаги (гидростат), датчик учёта электроэнергии, датчик вибрации, и другие под потребности заказчика;
