Шкаф ШТК-33.8.8-С-Т напольный 19'' 33U (800х800) передняя дверь стекло
Телекоммуникационный напольный шкаф 19 " ШТК-33.8.8-С-Т со стеклянной передней дверью (33U, 800х800 мм) - является универсальным шкафом общего назначения и служит основой для построения ЛВС.
Напольные шкафы этой серии предназначены для использования в качестве серверного, серверно-коммутационного, сетевого шкафа.
В них для размещеют АТС и систем видеонаблюдения.
Шкаф ШТК с допустимой распределенной нагрузкой до 500 кг представляет собой сборный конструктив из металла толщиной 1.5 мм со стеклянной, перфорированной или глухой металлической передней дверцей. Дверца закрывается на точечный замок, с возможностью открытия ее как в левую, так и правую сторону и открытием до 180 градусов.
Под заказ напольного телекоммуникационного шкафа 19 ШТК возможна установка ригельного замка; на переднюю дверь 19 дюймового щкафа.
Напольный шкаф 19 телекоммуникационных ШТК с передней стеклянной дверью позволяют вести визуальный контроль за расположенной внутри корпуса аппаратурой и являются наиболее популярными напольными моделями телекоммуникационных шкафов 19".

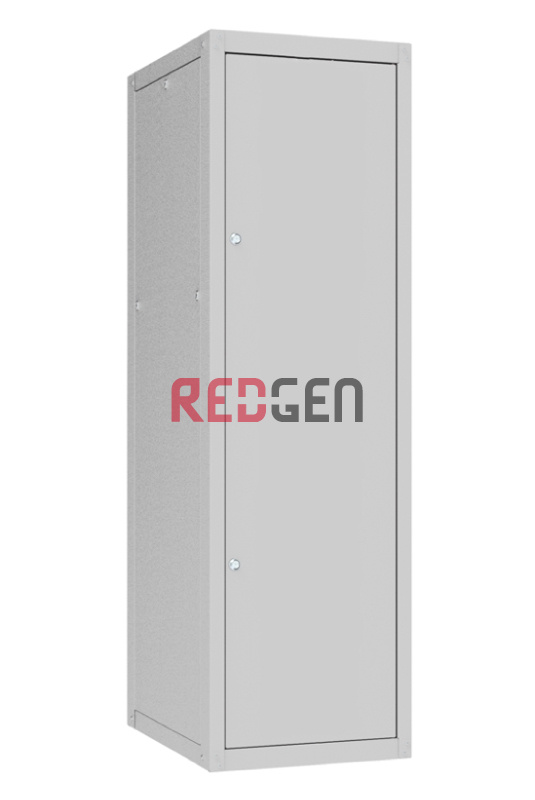

Напольный телекоммуникационный шкаф 19 " ШТК с металлической дверью позиционируется как наиболее надежный телекоммуникационный шкаф в плане защиты оборудования. Такой шкаф можно устанавливать вне офисной зоны. В напольных телекоммуникационных шкафах с металлической дверью располагают любое оборудование.
Шкаф ШТК с перфорированной дверью обеспечивает хорошую вентиляцию для установленного оборудования. Шкаф ШТК с перфорированной дверью часто используется в качестве серверного шкафа ШТК. При использовании телекоммуникационных шкафов ШТК в качестве серверного шкафа, необходимо учитывать распределенную нагрузку на напольный сетевой серверный шкаф.
Распределенная нагрузка у телекоммуникационных шкафов ШТК не должна превышать 500кг (при установки двух стационарных полок). В серии шкафов ШТК-У (усиленные) 1300кг, в серии ШКТ-С (серверные) 1700кг.
Особенности эксплуатации телекоммуникационного напольного шкафа 19 " серии ШТК .
- Климатическое исполнение — УХЛ 4.2 по ГОСТ 15150.
-
Шкафы предназначены для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +5ºС до +40ºС и относительной влажности окружающего воздуха не более 80% при 25ºС.
- Соответствие стандартам: ANSI/TIA/EIA RS-310-D; IEC 297-2, DIN 41494-1, 7; ETSI
Материалы изготовления шкафа:
- конструктив: сталь 08ПС ГОСТ 16523-97 х/к толщина — 1.2 мм.
- передняя дверь варианты:
- стеклянная дверь металл толщина - 1.2 мм со стеклянной вставкой. стекло тонированное в общей массе стекло толщиной 4 мм;
- металлическая дверь металл толщина - 1.2 мм;
- перфорированная дверь металл толщина - 1.2 мм.
- фурнитура разного назначения (замки, защелки, уплотнители, заглушки...
- покраска:
- Корпус: краска порошковая полиэфирная серого цвета RAL7035 (черный цвет RAL9005 поставка под заказ). При согласовании с заказчиком возможно применение любого цвета по классификации RAL.
-
Маркировка юнитов: не применяется.
- Поставка и отгрузка:
Шкаф 19 напольный ШТК поставляется в разобранном виде в двух плоских картонных коробках.
Шкаф телекоммуникационный 19 серверный ШТК собирается монтажником на объекте. Для достижения оптимальной жесткости шкафа рекомендуется установка минимум двух стационарных полок!!!
Особенности конструкции напольных шкафов телекоммуникационных серии ШТК:
В дне и крыше напольных шкафов предусмотрены выламываемые заглушки, пазы и места для ввода кабеля, установки блоков охлаждения (вентиляторов). Напольный телекоммуникационный шкаф ШТК 19'' обладает достаточной прочностью и устойчив к воздействию высоких температур, механических и других воздействий. Покрытие корпуса монтажного напольного телекоммуникационного шкафа ШТК обладает отличными эксплуатационными характеристиками, большим запасом прочности, поэтому может использоваться бесконечно долго.
Задняя дверь металлическая.
Модельный ряд напольных телекоммуникационных шкафов ШТК:
|
артикул
|
габариты, мм
|
объем, м3
|
масса, кг
|
|
ШТК-18.6.6-С-Т
|
600х600х938
|
0.1
|
44
|
|
ШТК-18.6.6-М-Т
|
600х600х938
|
0.1
|
44
|
|
ШТК-18.6.6-П-Т
|
600х600х938
|
0.1
|
41
|
|
ШТК-18.6.8-С-Т
|
600х600х938
|
0.14
|
49
|
|
ШТК-18.6.8-М-Т
|
600х600х938
|
0.14
|
46
|
|
ШТК-18.6.8-П-Т
|
600х600х938
|
0.14
|
45
|
|
ШТК-24.6.6-С-Т
|
600х600х1205
|
0.12
|
54
|
|
ШТК-24.6.6-М-Т
|
600х600х1205
|
0.12
|
53
|
|
ШТК-24.6.6-П-Т
|
600х600х1205
|
0.12
|
50
|
|
ШТК-24.6.8-С-Т
|
600х800х1205
|
0.16
|
62
|
|
ШТК-24.6.8-М-Т
|
600х800х1205
|
0.16
|
58
|
|
ШТК-24.6.8-П-Т
|
600х800х1205
|
0.16
|
60
|
|
ШТК-24.6.10-С-Т
|
600х1000х1205
|
0.20
|
72
|
|
ШТК-24.6.10-М-Т
|
600х1000х1205
|
0.20
|
70
|
|
ШТК-24.6.10-П-Т
|
600х1000х1205
|
0.20
|
68
|
|
ШТК-24.8.8-С-Т
|
800х800х1205
|
0.19
|
72
|
|
ШТК-24.8.8-М-Т
|
800х800х1205
|
0.19
|
68
|
|
ШТК-24.8.8-П-Т
|
800х800х1205
|
0.19
|
66
|
|
ШТК-24.8.10-С-Т
|
800х1000х1205
|
0.23
|
82
|
|
ШТК-24.8.10-М-Т
|
800х1000х1205
|
0.23
|
79
|
|
ШТК-24.8.10-П-Т
|
800х1000х1205
|
0.23
|
72
|
|
ШТК-33.6.6-С-Т
|
600х600х1605
|
0.14
|
68
|
|
ШТК-33.6.6-М-Т
|
600х600х1605
|
0.14
|
64
|
|
ШТК-33.6.6-П-Т
|
600х600х1605
|
0.14
|
62
|
|
ШТК-33.6.8-С-Т
|
600х800х1605
|
0.16
|
79
|
|
ШТК-33.6.8-М-Т
|
600х800х1605
|
0.16
|
75
|
|
ШТК-33.6.8-П-Т
|
600х800х1605
|
0.16
|
73
|
|
ШТК-33.6.10-С-Т
|
600х1000х1605
|
0.22
|
89
|
|
ШТК-33.6.10-М-Т
|
600х1000х1605
|
0.22
|
85
|
|
ШТК-33.6.10-П-Т
|
600х1000х1605
|
0.22
|
83
|
|
ШТК-33.8.8-С-Т
|
800х800х1605
|
0.21
|
89
|
|
ШТК-33.8.8-М-Т
|
800х800х1605
|
0.21
|
85
|
|
ШТК-33.8.8-П-Т
|
800х800х1605
|
0.21
|
80
|
|
ШТК-33.8.10-С-Т
|
800х1000х1605
|
0.25
|
101
|
|
ШТК-33.8.10-М-Т
|
800х1000х1605
|
0.25
|
95
|
|
ШТК-33.8.10-П-Т
|
800х1000х1605
|
0.25
|
92
|
|
ШТК-42.6.6-С-Т
|
600х600х2005
|
0.16
|
73
|
|
ШТК-42.6.6-М-Т
|
600х600х2005
|
0.16
|
69
|
|
ШТК-42.6.6-П-Т
|
600х600х2005
|
0.16
|
67
|
|
ШТК-42.6.8-С-Т
|
600х800х2005
|
0.2
|
93
|
|
ШТК-42.6.8-М-Т
|
600х800х2005
|
0.2
|
90
|
|
ШТК-42.6.8-П-Т
|
600х800х2005
|
0.2
|
86
|
|
ШТК-42.6.10-С-Т
|
600х1000х2005
|
0.24
|
105
|
|
ШТК-42.6.10-М-Т
|
600х1000х2005
|
0.24
|
103
|
|
ШТК-42.6.10-П-Т
|
600х1000х2005
|
0.24
|
98
|
|
ШТК-42.8.8-С-Т
|
800х800х2005
|
0.23
|
104
|
|
ШТК-42.8.8-М-Т
|
800х800х2005
|
0.23
|
99
|
|
ШТК-42.8.8-П-Т
|
800х800х2005
|
0.23
|
93
|
|
ШТК-42.8.10-С-Т
|
800х1000х2005
|
0.27
|
118
|
|
ШТК-42.8.10-М-Т
|
800х1000х2005
|
0.27
|
115
|
|
ШТК-42.8.10-П-Т
|
800х1000х2005
|
0.27
|
107
|
Шкаф поставляется в разобранном виде в двух картонных коробках.
Шкаф напольный 19'' 33U (800х800) дверь стекло
Состоит из:
|
N п/п
|
Наименование
|
Кол-во, шт.
|
|
1
|
Съемные задние панель
|
1
|
|
2
|
Съемная боковая панель
|
2
|
|
3
|
Стойка
|
4
|
|
4
|
Регулируемые ножки
|
4
|
|
5
|
Съемная передняя дверь
|
1
|
|
6
|
Комплект замков с ключами
|
11 комплектов
|
|
7
|
Монтажные 19” направляющие (профили)
|
4
|
|
8
|
Панель верхняя
|
1
|
|
9
|
Панель нижняя
|
1
|
|
10
|
Перемычка
|
4(6)
|
|
11
|
Винт М 6*12 DIN 7985
|
48
|
|
12
|
Шайба 6 ГОСТ 11371-78
|
48
|
