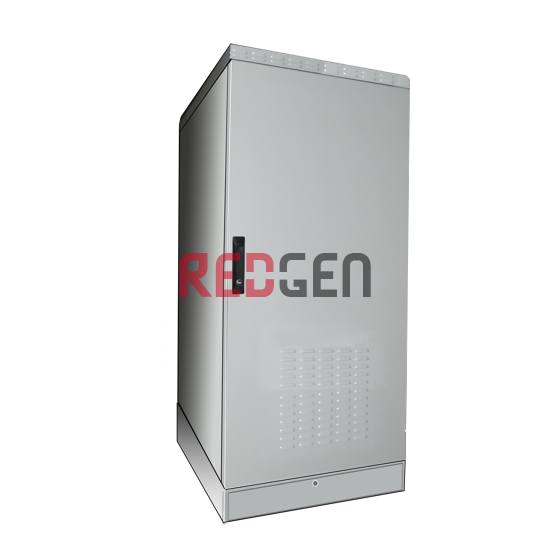

Общее описание и назначение Настенный климатический шкаф модели ШКУ-П-1.65 — это полностью отечественная разработка под торговой маркой ReDGeN. Изделие представляет собой высокотехнологичную платформу для размещения, защиты от агрессивных факторов внешней среды и обеспечения бесперебойной работы активного оборудования связи в режиме 24/7. Конструкция спроектирована как готовый «всепогодный офис», оснащенный комплексной системой поддержания микроклимата: нагревательной печью для зимнего периода и модулем охлаждения для летнего.

Конструктивные особенности корпуса

• Основа: Однообъёмная сварная конструкция из высококачественной листовой оцинкованной стали по ГОСТ 14918-2020 толщиной не менее 1,5 мм. Использование отечественного металлопроката гарантирует высокую коррозионную стойкость несущего каркаса на десятилетия эксплуатации под открытым небом.
• Теплоизоляция: Внутренние полости шкафа изолированы негорючим фольгированным ППЭ изолоном толщиной 10 мм. Материал эффективно препятствует теплообмену между внутренним объемом и улицей, исключает образование конденсата на стенках при перепадах температур и соответствует строгим нормам пожарной безопасности.

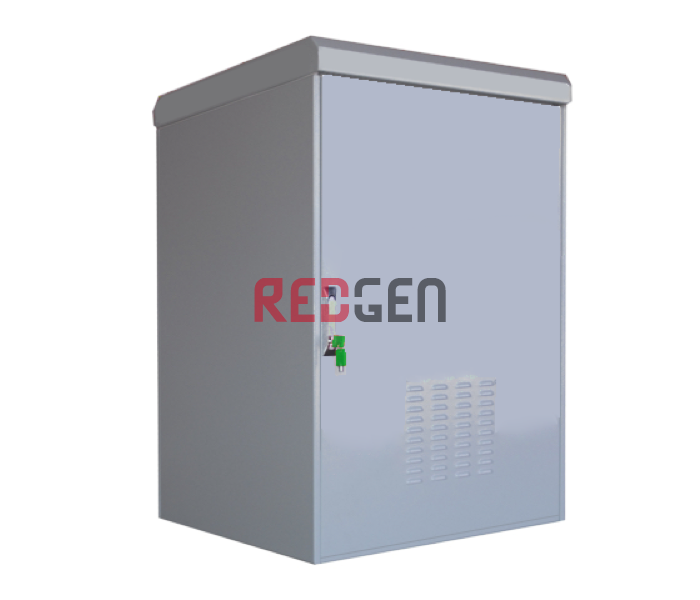

• Фальш-крыша: Верхняя часть шкафа оснащена фальш-крышей с погодным скосом в 7 градусов. Такая геометрия обеспечивает гарантированный сход дождевой воды, мокрого снега и наледи, предотвращая их скопление на поверхности, а также защищает вентиляционные решетки радиатора от прямого попадания осадков и прямых солнечных лучей.
• Защита оболочки: Внешний контур защищен полимерно-эпоксидным порошковым покрытием цвета RAL 7035 (светло-серый). Окрашиванию подвергаются как наружные, так и внутренние поверхности металла до этапа сборки, что обеспечивает полную катодную защиту кромок и сварных швов от коррозии.
• Степень защиты: Шкаф сертифицирован на соответствие стандартам МЭК-70-1, IEC60529 и ГОСТ 14254-96 со степенью защиты оболочкой IP65. Это означает полную пыленепроницаемость и защиту от струй воды с любого направления, позволяя эксплуатировать изделие без дополнительных навесов.

Система ввода кабелей и монтажа

• Подвод линий: Осуществляется строго снизу через герметичную панель с кабельными вводами (сальниками), что исключает затекание дождевой или талой воды внутрь корпуса.

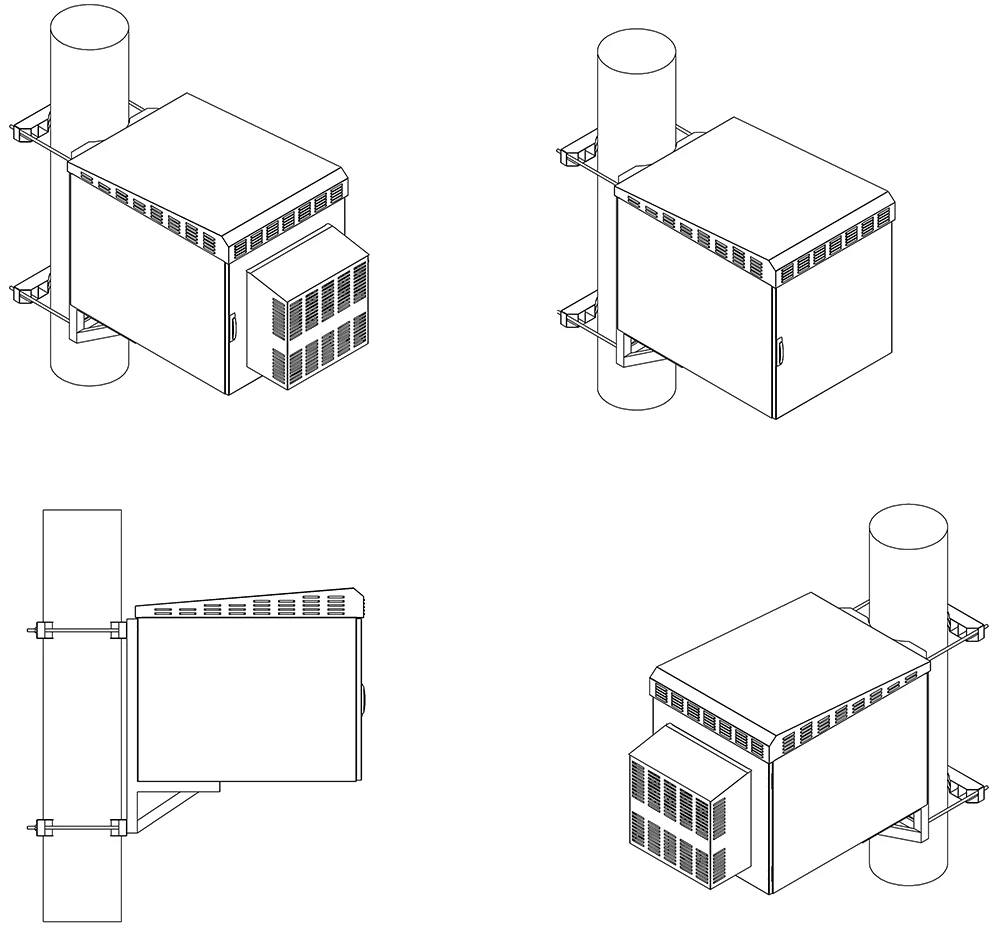

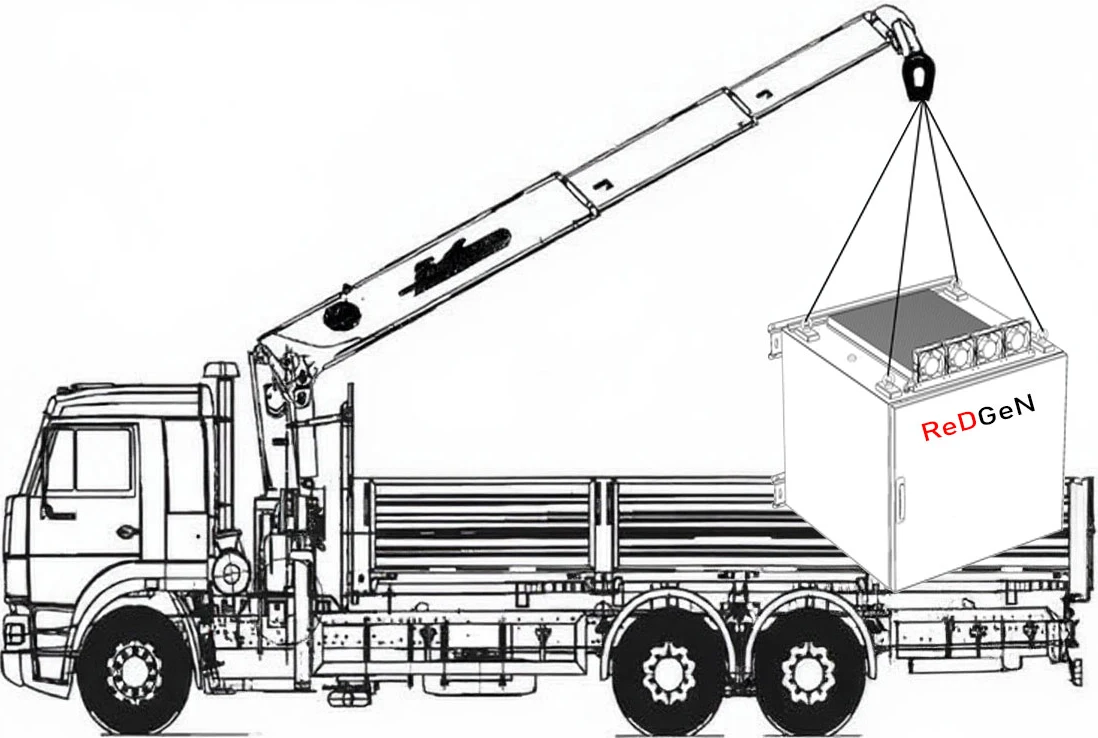

• Установка: Шкаф подвешивается на вертикальную жёсткую и несущую поверхность (стену здания, бетонный блок) с помощью штатных крепежных профилей. Опционально доступна комплектация кронштейнами для крепления к круглым опорам диаметром от 50 до 250 мм.
• Электробезопасность: В стандартную комплектацию включена система заземления. Все металлические части корпуса объединены под единый потенциал посредством медных перемычек сечением не менее 6 мм², выведенных на главную шину заземления.

Доступ и контроль доступа Дверь шкафа утеплена слоем того же ППЭ изолона, снабжена датчиком открытия двери типа «Gerkon» (магнитоконтактным извещателем) для интеграции в систему мониторинга объекта. Дверь раскрывается на 110 градусов, обеспечивая свободный доступ персонала к внутреннему оборудованию. Запирание осуществляется замком с ручкой класса защиты IP65, оснащенным трехточечной системой прижимных тяг, которая равномерно распределяет усилие по периметру уплотнителя, гарантируя герметичность стыка.

Принцип отвода тепла с оборудования в климатическом шкафу ReDGeN серии ШКУ-П-1.65-15.8

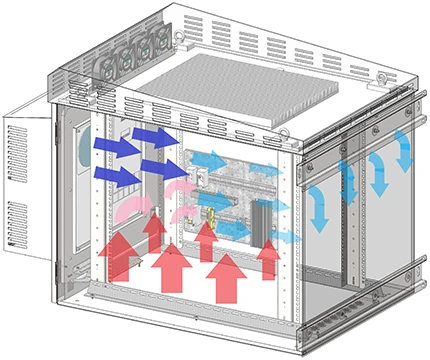

Базовая комплектация	С установленным кондиционером (Доп опция)

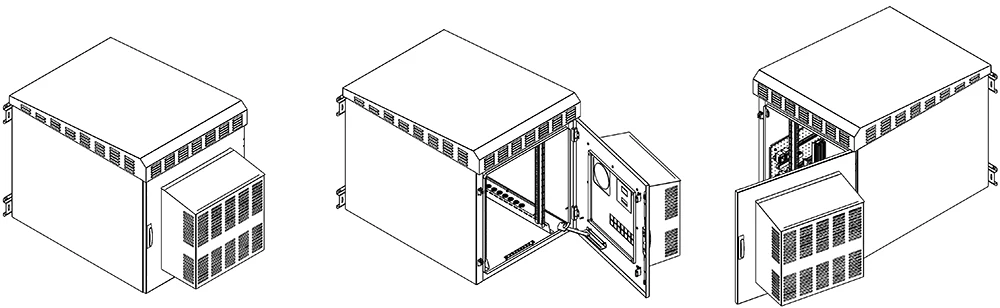

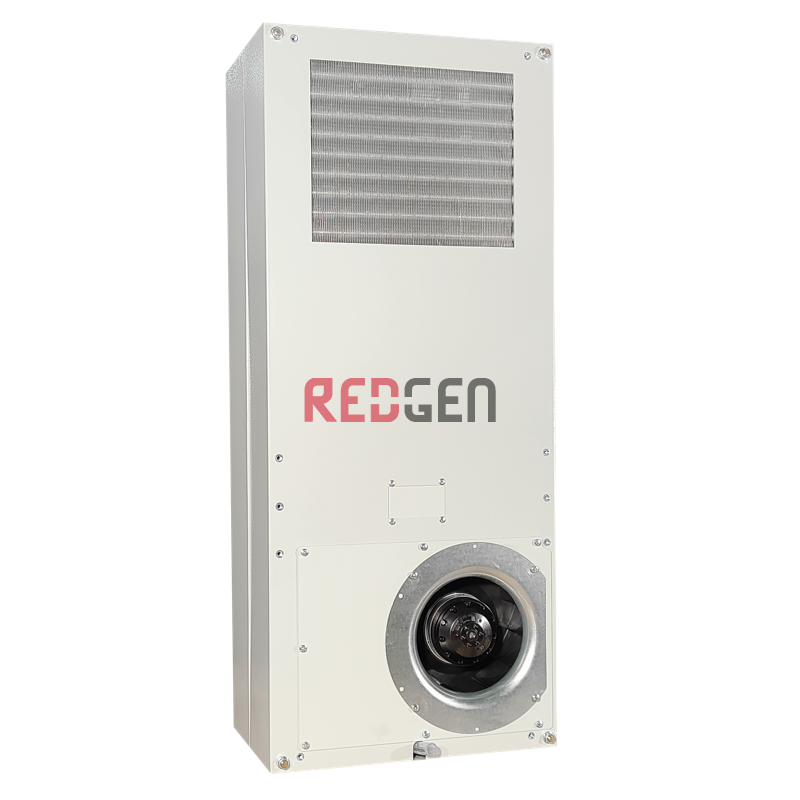

Отвод тепла в термошкафе отечественного производства со степенью защиты IP65 происходит методом конвекции, через радиатор, смонтированный в крыше шкафа и установленных модулей принудительного охлаждения (4 вентилятора мощностью 150 м3/час каждый). Эффективность охлаждения радиатора – 350 Вт. В случае, если в шкафу размещено оборудование с суммарным тепловыделением более 350 Вт, устанавливается кондиционер требуемой мощности (05-4,0 кВт) на передней двери шкафа.

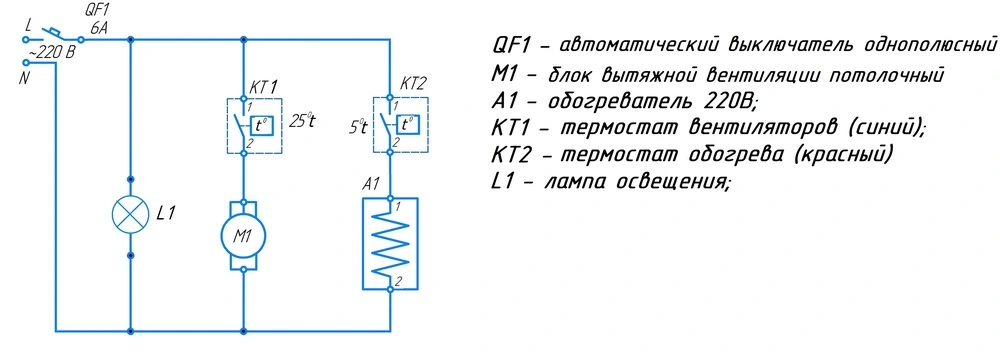

Система жизнеобеспечения и климат-контроль Система автоматически поддерживает рабочий диапазон температур внутри шкафа (как правило, от -40 °C до +50 °C снаружи преобразуется в стабильные +5...+40 °C внутри).

• Охлаждение (базовая комплектация): Реализовано методом принудительной конвекции. На потолке шкафа, непосредственно под наклонной фальш-крышей, смонтирован массивный алюминиевый радиатор-теплообменник. Теплый воздух от оборудования поднимается вверх, проходит через ламели радиатора и выбрасывается наружу четырьмя мощными вентиляторами (производительность каждого — 150 м³/час). Эффективность данной системы составляет порядка 350 Вт отведенного тепла.
• Активное охлаждение (опция): Установка кондиционера возможна для моделей высотой от 12 юнитов (U) и выше при глубине шкафа более 600 мм. При суммарном тепловыделении оборудования свыше 350 Вт базовая система дополняется кондиционером требуемой холодопроизводительности:
  • Элементы Пельтье мощностью 0,2–0,4 кВт — для шкафов малой высоты с умеренным тепловыделением;
  • Классические фреоновые системы мощностью 0,8–1,5 кВт — для высоконагруженных серверных конфигураций.
• Обогрев: Для предотвращения замерзания аккумуляторов и стартового прогрева электроники используется встроенная нагревательная печь (калорифер) с терморегулятором. Мощность нагревателя подбирается исходя из объема шкафа и минимальной температуры окружающей среды. Автоматика исключает одновременную работу систем нагрева и охлаждения.

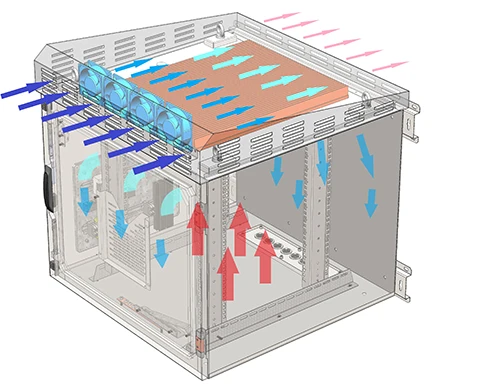

Принцип отвода тепла в серии ШКУ-П-1.65 (без кондиционера) В базовой комплектации термошкафа IP65 теплоотвод происходит следующим образом: нагретый оборудованием воздух естественным путем поступает к расположенному в крыше алюминиевому радиатору. Четыре осевых вентилятора создают интенсивный проток наружного воздуха сквозь ребра радиатора, снимая тепловую нагрузку. Расчетная эффективность пассивно-активного модуля составляет 350 Вт. При проектировании узла связи необходимо следить, чтобы суммарное потребление и тепловыделение устанавливаемых коммутаторов, маршрутизаторов и ИБП не превышало этот порог; в противном случае требуется установка специализированного кондиционера на передней двери изделия.

Производитель оставляет за собой право вносить изменения в конструкцию шкафа. Внешние масса-габаритные характеристики шкафов могут меняться. Неизменными остаются рабочие размеры и грузоподъемность!
